Nama merek: | OTC |
---|---|
Nomor model: | FD-V25 |
Kuantitas min Order: | 1 |
Harga: | negatiation |
Kemasan rincian: | robot pengelasan workstation FD-V25 robot 6-axis untuk arc welding, penanganan robot pengelasan baha |
Waktu pengiriman: | 4-12 minggu |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 50 |
Nama Produk: | Robot welding workstation FD-V25 robot 6-sumbu untuk pengelasan busur, robot pengelasan otomatis pen | Model: | FD-V25 |
---|---|---|---|
Pemakaian: | Untuk pengelasan | Tipe: | lengan robot industri |
Mencapai: | 1.71m | Muatan: | 25kg |
Pengulangan posisi RP (mm): | ± 0,003 "(± 0,07 mm) | Kapak: | 6 |
Jenis Instalasi: | Jenis lantai | Massa: | <i>613 lbs.</i> <b>613 lbs.</b> <i>(278 kg)</i> <b>(278 kg)</b> |
Cahaya Tinggi: | mesin las robotik,robot las cnc |

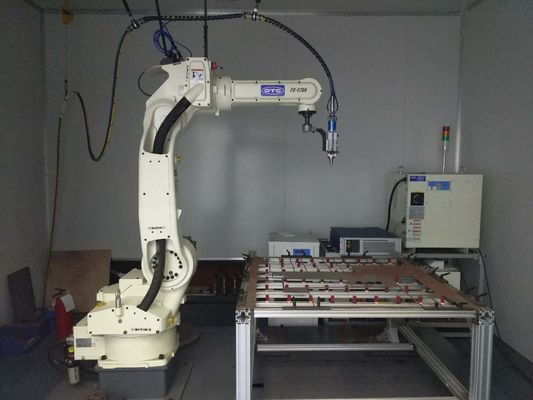

Robot welding workstation FD-V25 robot 6-sumbu untuk pengelasan busur, robot pengelasan otomatis penanganan material untuk OTC
Deskripsi Produk
Spesifikasi | Nilai |
---|---|
Jumlah Sumbu | 6 |
Kapasitas Muatan Maksimum | 55 lbs.(25 kg) |
Pengulangan Posisi | ± 0,003 "(± 0,07 mm) (Catatan 1) |
Jangkauan Horizontal | 67,32 "(1710 mm) |
Jangkauan Vertikal | 117,28 "(2979 mm) |
Kapasitas Drive | 5600 W. |
Rentang Kerja, Lengan, J1 (Rotasi) | ± 170 ° (± 50 °) (Catatan 2) |
Rentang Kerja, Lengan, J2 (Lengan Bawah) | -155 ° hingga +100 ° |
Rentang Kerja, Lengan, J3 (Lengan Atas) | -170 ° hingga + 260 ° (Catatan 4) |
Rentang Kerja, Pergelangan Tangan, J4 (Ayunan) | ± 180 ° |
Rentang Kerja, Pergelangan Tangan, J5 (Bending) | -50 ° hingga + 230 ° |
Rentang Kerja, Pergelangan Tangan, J6 (Twist) | ± 360 ° |
Kecepatan Maksimum, Arm, J1 (Rotasi) | 3,40 rad / s (195 ° / s) [3,05 rad / s (175 ° / s)] (Catatan 2) |
Kecepatan Maksimum, Lengan, J2 (Lengan Bawah) | 3,32 rad / dtk (190 ° / dtk) |
Kecepatan Maksimum, Lengan, J3 (Lengan Atas) | 3,14 rad / dtk (180 ° / dtk) |
Kecepatan Maksimum, Pergelangan Tangan, J4 (Ayunan) | 6,98 rad / dtk (400 ° / dtk) |
Kecepatan Maksimum, Pergelangan Tangan, J5 (Bending) | 6,98 rad / dtk (400 ° / dtk) |
Kecepatan Maksimum, Pergelangan Tangan, J6 (Twist) | 10,47 rad / dtk (600 ° / dtk) |
Beban Pergelangan Tangan, Momen yang Diijinkan, J4 (Ayunan) | 52,6 Nm |
Beban Pergelangan Tangan, Momen yang Diijinkan, J5 (Bending) | 52,6 Nm |
Beban Pergelangan Tangan, Momen yang Diijinkan, J6 (Twist) | 24,5 Nm |
Beban Pergelangan Tangan, Momen Inersia yang Diijinkan, J4 (Ayunan) | 1,09 kg⋅m² |
Beban Pergelangan Tangan, Momen Inersia yang Diijinkan, J5 (Bending) | 1,09 kg⋅m² |
Beban Pergelangan Tangan, Momen Inersia yang Diijinkan, J6 (Twist) | 0,24 kg⋅m² |
Area penampang operasi lengan | 5,27 m² x 340 ° |
Keadaan lingkungan | 32 hingga 113 ºF (0 hingga 45 ° C), 20 ~ 80% RH |
Massa | 613 lbs.(278 kg) |
Kapasitas muatan lengan atas | 22 lbs.(10 kg) |
Jenis instalasi | Lantai / Plafon / Dinding |
Warna cat | Putih (notasi Munsell 10GY 9/1) |
FD-V25, robot 6-sumbu kami dirancang untuk pengelasan busur, pemotongan dan aplikasi penanganan material yang membutuhkan muatan lebih besar.Kabel sinyal aplikasi internal menyederhanakan integrasi dan pemasangan.
• Menawarkan jangkauan kerja yang luas dengan lengan yang diartikulasikan secara independen
• Koneksi digital tanpa hambatan dengan semua catu daya las merek DAIHEN OTC
• Kontrol penahan getaran yang ditingkatkan menghasilkan pergerakan robot yang mulus
• Teknologi sumber tunggal - semua komponen diproduksi oleh OTC DAIHEN.
• Desain yang sangat serbaguna mendukung aplikasi pengelasan, pemotongan, dan penanganan material
• Arsitektur terbuka berbasis Windows XP
• Kapasitas memori yang besar dan 40 sinyal kontrol Input / 40 Output
• Fungsi PLC lanjutan memungkinkan pengeditan diagram tangga secara langsung melalui liontin pengajaran
• Kemampuan jaringan - menghubungkan ke Ethernet, DeviceNet, dan koneksi PROFIBUS (mungkin memerlukan perangkat keras tambahan)
• Tampilan ikon membantu dalam pengajaran cepat & mudah
• Layar warna VGA 640x480 dengan lampu latar LED layar warna 65536
• Sakelar pengaktifan 3 posisi memberikan peningkatan keamanan
• Fungsi multi-layar memungkinkan pengguna untuk melihat hingga 4 layar secara bersamaan
• Fungsi bantuan di layar dengan manual instruksi lengkap
• Tampilan layar sentuh standar dengan operasi jog dial
