Tempat asal: | Cina |
---|---|
Nama merek: | OTC |
Nomor model: | FD-B4S |
Kuantitas min Order: | 1 |
Kemasan rincian: | robot las OTC FD-B4S 7 sumbu pengelasan lengan robot playload 4kg dan mencapai 1.4m sebagai pengepak |
Waktu pengiriman: | 60 hari |
Syarat-syarat pembayaran: | L / C, D / A, D / P, T / T |
Menyediakan kemampuan: | 99 |
Jumlah Sumbu: | 7 | Kapasitas Muatan Maksimum: | 4Kg |
---|---|---|---|
Pengulangan Posisi: | +/- 0,08 mm (Catatan 1) | Jangkauan Horizontal: | 1435mm |
Jangkauan Vertikal: | 2446 mm | Kapasitas Drive: | 3550W |
Cahaya Tinggi: | Jangkauan Robot Pengelasan OTC 1,4 m,Robot Pengelasan OTC 4 kg Muatan |

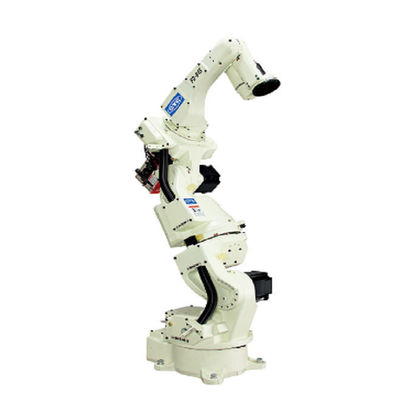

robot las OTC FD-B4S 7 sumbu playload lengan robot 4kg dan mencapai 1.4m sebagai robot las mig
Spesifikasi | Nilai |
---|---|
Jumlah Sumbu | 7 |
Kapasitas Muatan Maksimum | 4 kg |
Pengulangan Posisi | +/- 0,08 mm (Catatan 1) |
Jangkauan Horizontal | 1435mm |
Jangkauan Vertikal | 2446 mm |
Kapasitas Drive | 3550W |
Rentang Kerja, Lengan, J1 (Rotasi) | +/- 170º |
Rentang Kerja, Lengan, J2 (Lengan Bawah) | -145º ~ + 70º |
Rentang Kerja, Lengan, J3 (Lengan Atas) | -170 ° ~ + 142.6 ° |
Rentang Kerja, Pergelangan Tangan, J4 (Ayunan) | +/- 155 ° |
Rentang Kerja, Pergelangan Tangan, J5 (Bending) | -45 ° ~ + 225 ° (Catatan 2) |
Rentang Kerja, Pergelangan Tangan, J6 (Twist) | +/- 205 ° (Catatan 2) |
Kecepatan Maksimum, Arm, J1 (Rotasi) | 3,66 rad / dtk {210 ° / dtk} |
Kecepatan Maksimum, Lengan, J2 (Lengan Bawah) | 3,66 rad / dtk {210 ° / dtk} |
Kecepatan Maksimum, Lengan, J3 (Lengan Atas) | 3,66 rad / dtk {210 ° / dtk} |
Kecepatan Maksimum, Pergelangan Tangan, J4 (Ayunan) | 7,33 rad / dtk {420 ° / dtk} |
Kecepatan Maksimum, Pergelangan Tangan, J5 (Bending) | 7,33 rad / dtk {420 ° / dtk} |
Kecepatan Maksimum, Pergelangan Tangan, J6 (Twist) | 10,5 rad / dtk {600 ° / dtk} |
Beban Pergelangan Tangan, Momen yang Diijinkan, J4 (Ayunan) | 10,1 N * m |
Beban Pergelangan Tangan, Momen yang Diijinkan, J5 (Bending) | 10,1 N * m |
Beban Pergelangan Tangan, Momen yang Diijinkan, J6 (Twist) | 2,94 N * m |
Beban Pergelangan Tangan, Momen Inersia yang Diijinkan, J4 (Ayunan) | 0,38 kg * m @ 2 |
Beban Pergelangan Tangan, Momen Inersia yang Diijinkan, J5 (Bending) | 0,38 kg * m ^ 2 |
Beban Pergelangan Tangan, Momen Inersia yang Diijinkan, J6 (Twist) | 0,03 kg * m ^ 2 |
Area penampang operasi lengan | 2,57 m ^ 2 x 340 ° |
Keadaan lingkungan | 0 ~ 45 ° C, 20 ~ 80% RH (Tanpa kondensasi) |
Massa | 189 kg |
Kapasitas muatan lengan atas | 10 kg (Catatan 3) |
Jenis instalasi | Jenis lantai |
Warna cat | Putih (Munsell 10GY9 / 1) |
