Tempat asal: | Cina |
---|---|
Nama merek: | OTC |
Nomor model: | FD-V6S |
Kuantitas min Order: | 1 |
Kemasan rincian: | mesin las mig mag OTC FD-V6S 7 sumbu lengan robot las cnc dan Robot Industri cocok untuk pengemasan |
Waktu pengiriman: | 60 hari |
Syarat-syarat pembayaran: | L / C, D / A, D / P, T / T |
Menyediakan kemampuan: | 99 |
Spesifikasi: | Nilai | Jumlah Sumbu: | 7 |
---|---|---|---|
Kapasitas Muatan Maksimum: | 6 KG | Pengulangan Posisi: | +/- 0,08 mm (Catatan 1) |
Jangkauan Horizontal: | 1427 mm | Jangkauan Vertikal: | 2424mm |
Kapasitas Drive: | 3600W | ||
Cahaya Tinggi: | Mesin Las Mig Mag,Robot Las Busur OTC,Robot Las OTC 7 Axis |

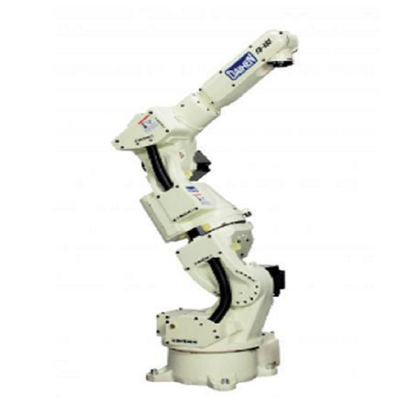

mesin las mig mag OTC FD-V6S 7 sumbu lengan robot las cnc dan Robot Industri cocok untuk pengelasan busur dengan bingkai kayu fumigasi
Spesifikasi | Nilai |
Jumlah Sumbu | 7 |
Kapasitas Muatan Maksimum | 6 kg |
Pengulangan Posisi | +/- 0,08 mm (Catatan 1) |

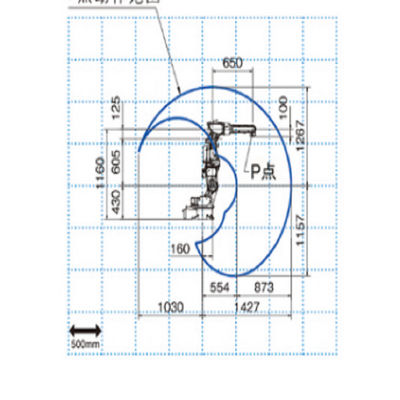

Jangkauan Horizontal | 1427 mm |
Jangkauan Vertikal | 2424mm |
Kapasitas Drive | 3600W |

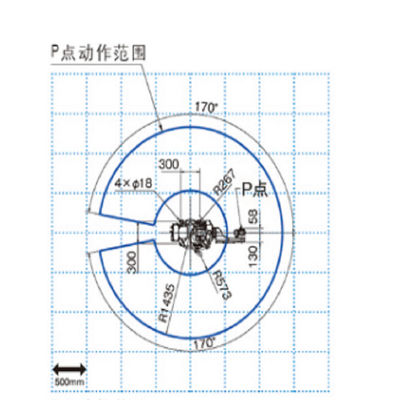

Rentang Kerja, Lengan, J1 (Rotasi) | +/- 170 ° |
Rentang Kerja, Lengan, J2 (Lengan Bawah) | -145 ° ~ + 70 ° |
Rentang Kerja, Lengan, J3 (Lengan Atas) | -170 ° ~ + 149 ° |
Rentang Kerja, Pergelangan Tangan, J4 (Ayunan) | +/- 180 ° |
Rentang Kerja, Pergelangan Tangan, J5 (Bending) | -50 ° ~ + 230 ° (Catatan 2) |
Rentang Kerja, Pergelangan Tangan, J6 (Twist) | +/- 360 ° (Catatan 2) |
Kecepatan Maksimum, Arm, J1 (Rotasi) | 3,66 rad / dtk {210 ° / dtk} |
Kecepatan Maksimum, Lengan, J2 (Lengan Bawah) | 3,66 rad / dtk {210 ° / dtk} |
Kecepatan Maksimum, Lengan, J3 (Lengan Atas) | 3,66 rad / dtk {210 ° / dtk} |
Kecepatan Maksimum, Pergelangan Tangan, J4 (Ayunan) | 7,33 rad / dtk {420 ° / dtk} |
Kecepatan Maksimum, Pergelangan Tangan, J5 (Bending) | 7,33 rad / dtk {420 ° / dtk} |
Kecepatan Maksimum, Pergelangan Tangan, J6 (Twist) | 10,82 rad / dtk {620 ° / dtk} |
Beban Pergelangan Tangan, Momen yang Diijinkan, J4 (Ayunan) | 11,8 N * m |
Beban Pergelangan Tangan, Momen yang Diijinkan, J5 (Bending) | 9,8 N * m |
Beban Pergelangan Tangan, Momen yang Diijinkan, J6 (Twist) | 5,9 N * m |
Beban Pergelangan Tangan, Momen Inersia yang Diijinkan, J4 (Ayunan) | 0,30 kg * m ^ 2 |
Beban Pergelangan Tangan, Momen Inersia yang Diijinkan, J5 (Bending) | 0,25 kg * m ^ 2 |
Beban Pergelangan Tangan, Momen Inersia yang Diijinkan, J6 (Twist) | 0,06 kg * m ^ 2 |
Area penampang operasi lengan | 2,58 m ^ 2 x 340 ° |
Keadaan lingkungan | 0 ~ 45 ° C, 20 ~ 80% RH (Tanpa kondensasi) |
Massa | 178 kg |
Kapasitas muatan lengan atas | 10 kg (Catatan 3) |
Jenis instalasi | Jenis lantai |
Warna cat | Putih (Munsell 10GY9 / 1) |
