Akhiri koneksi: | BUTT WELD | Bahan: | Baja karbon |
---|---|---|---|
Kelas tekanan: | ASME, PN | Kelas Penutupan: | Kelas V (FCI 70-2) |
Ukuran katup: | NPS 6 / DN 150, NPS 4 / DN 100, NPS 3 | Standar Ukuran Katup: | NPS, DN |
Jenis katup: | Katup Tiga Arah, Globe, Produk Direkayasa | Periksa katup: | AVS 4 |
Katup tiga arah: | AVS 5 | Baja Tempa: | DIN - PN 160 - 500 |
Pipa kontrol: | DIN - DN 15 | ||
Cahaya Tinggi: | Katup Kontrol Pneumatik Perlindungan Preheater,Katup Kontrol Pneumatik ASME,Katup Kontrol Pneumatik DN150 |

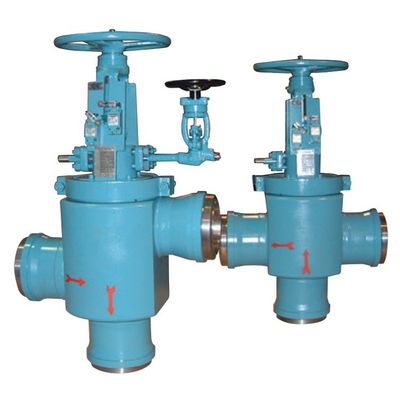

• Badan baja tempa.
• Body dalam bentuk potongan untuk mengurangi jumlah pengelasan dan fitting.
• Bak juga tersedia sebagai tipe blok tunggal - sehingga menghilangkan lapisan pengelasan nosel.
• Peralihan cepat, untuk menghindari kerusakan lebih lanjut pada pipa air umpan HP.
• Alternatif dengan kecepatan penutupan moderat melalui berbagai solusi.Ini kemudian diperlukan jika mungkin air mengenai dan merusak dinding pemisah preheater atau jika pelanggan menentukan waktu pengoperasian.
• Operasi simultan dari dua katup utama dengan satu katup pilot.
• Buka preheater hanya setelah pemerataan tekanan - meningkatkan keamanan karena pekerjaan dilakukan di belakang katup.
• Sistem dioperasikan sedang - tidak ada aktuator berat.
• Alternatif tersedia untuk pemilihan katup pilot.
Jika terjadi sistem tabung yang rusak, katup ini dirancang untuk menghentikan umpan air umpan bertekanan tinggi dan melewati itu di sekitar pemanas atau sekelompok pemanas dalam waktu singkat.Perlindungan dicapai dalam sistem dengan memasang katup pergantian penutup cepat di depan dan katup periksa penutup cepat di belakang pemanas dalam pipa.Kekuatan motif adalah tekanan air umpan, sehingga sistem gagal aman jika suplai listrik atau pneumatik gagal.
Ukuran: DN 80 - 500
Suhu: 100 - 360 ° C
Bahan tubuh: 1.0460 1.7335 1.5415 1.6368 A105 A182F12
Kelas tekanan: PN 160 - PN 500
Untuk memudahkan pemasangan katup AV, sebaiknya dipasang dalam posisi vertikal.Kehilangan tekanannya setara dengan 90 ° band dan secara substansial lebih menguntungkan dibandingkan dengan fitting-T.Dalam kasus kelompok pemanas awal, badan katup dirancang sebagai alat kelengkapan, dapat berfungsi untuk saluran air umpan untuk didistribusikan ke masing-masing pemanas awal.
