Ukuran Inlet: | DN 100 - DN 600 NPS 4 - NPS24 | Kisaran suhu: | Hingga +700 ° C / +1300 ° F |
---|---|---|---|
Atur tekanan: | 10 batang - 450 bar | Diameter Lubang: | 66 mm - 438 mm |
Rancangan: | Buka kap mesin, Seimbang piston | Aksesoris: | Indikator posisi |
Rancangan/: | Jenis pegas cakram, dibantu secara pneumatik | Tubuh / Bahan: | 1,0460 / SA105; 1,0619 / SA216 WCB; 1,7335 / SA182 F12 |
Bahan Tubuh: | 1.7357 / SA217 WC6; 1.7380 / SA18 F22; 1.7379 / SA217 WC9 | Tubuh - Bahan: | 1.4903 / SA182 F91; 1.4901 / SA182 F92 |
Cahaya Tinggi: | Katup Pengaman Uap Ujung Pengelasan,Katup Pengaman Uap DN100,Katup Pengaman Uap NPS24 |

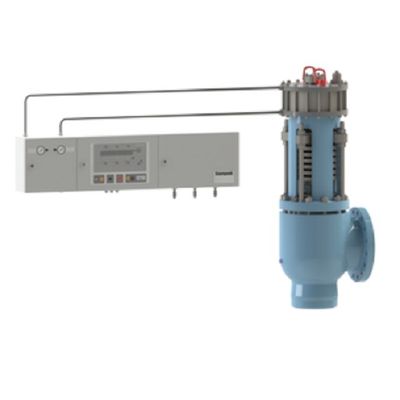

SOT Sempell Model Desain SOT Dengan Ujung Pengelasan Atau Koneksi Flensa Katup Pengaman Uap Tekanan Tinggi
Katup pengaman tekanan tinggi untuk perlindungan boiler dalam desain pegas cakram dengan ujung pengelasan atau sambungan bergelang
fitur
Kekencangan tinggi untuk mengatur tekanan karena beban tambahan
Operasi halus (tidak ada kekuatan dengan meletus)
Pegas cakram memungkinkan gaya yang lebih tinggi dibandingkan pegas heliks.Ini menghasilkan tekanan set tinggi bahkan untuk kapasitas tinggi.
Penghentian pengangkatan mekanis memastikan stabilitas fungsional
Mengunci untuk uji hidrostatis tanpa komponen tambahan
Tekanan balik yang diijinkan tinggi
Spesifikasi
Ukuran Inlet: DN 100 - DN 600
NPS 4 - NPS24
Rentang Suhu:
Hingga +700 ° C / +1300 ° F
Atur tekanan:
10 batang - 450 bar
Diameter lubang
66 mm - 438 mm
Rancangan:
Buka kap mesin
Piston seimbang
Jenis pegas cakram
dibantu secara pneumatik
Bahan tubuh:
1.0460 / SA105
1.0619 / SA216 WCB
1.7335 / SA182 F12
1.7357 / SA217 WC6
1.7380 / SA18 F22
1.7379 / SA217 WC9
1.4903 / SA182 F91
1.4901 / SA182 F92
Aksesoris:
Indikator posisi
Aplikasi
Boiler EN12952 dan TRD.Steam jenuh super-panas dan super-kritis.Juga cocok untuk aplikasi gas tertentu yang memerlukan kontrol penuh.
Sistem Relief Tekanan Keselamatan Terkendali (CSPRS) ini menggunakan aktuator untuk memberikan kinerja yang terkontrol dengan sempurna dalam perlindungan tekanan dengan kepatuhan penuh terhadap persyaratan EN dan TRD.Katup ini dapat sepenuhnya disesuaikan agar sesuai dengan kebutuhan aplikasi untuk kekencangan kursi, tekanan berlebih, dan kinerja blowdown.Pegas heliks (Tipe SOH) atau pegas cakram (Tipe SOT) untuk katup yang lebih besar.Dikombinasikan dengan unit kontrol elektro-pneumatik STE4 atau unit kontrol pneumatik STE5, dengan redundansi dan pemeriksaan in-line.Jenis TÜV diuji untuk PED & EN4126-5.
