IP65 Rated Robot Gripper dengan 500N Force Penutupan 30.000 Jam Dihitung MTBF

Deskripsi produk:

Spesifikasi umum:
- Stroke per rahang:45 mm
- Berat:10,89 kg
- Berat benda kerja yang direkomendasikan:20,5 kg
- Volume tabung per stroke ganda:107 cm3
- Panjang jari maksimum yang diizinkan:200 mm
- Berat maksimum yang diizinkan per jari:1 kg
- Kelas perlindungan IP:41
- Suhu lingkungan minimum:5 °C
- Suhu lingkungan maksimum:90 °C
- Ulangi akurasi:00,02 mm

Kinerja:
- Kekuatan penutupan:500 N(Dengan panjang jari 0 mm:508 N)
- Kekuatan pembukaan:500 N(Dengan panjang jari 0 mm:508 N)
- Jam tutup:0.15 s
- Jam buka:0.15 s
- Moment Mx max.:29 Nm
- Tunggu sebentar.120 Nm
- Moment Mz max.:33 Nm
- Maks. kekuatan aksial Fz max.:1000 N

Parameter operasi:
- Tekanan operasi minimum:2 bar
- Tekanan operasi maksimum:8 bar
- Tekanan operasi nominal:6 bar

Fitur:

Perhitungan kekuatan genggaman:Kekuatan genggaman total dihitung dengan menjumlahkan kekuatan yang dilakukan secara individual pada setiap rahang.Silakan lihat gambar di bawah ini.

Panjang jari pegangan ditentukan dengan mengukur dari permukaan acuan ke jarak P, sejajar dengan sumbu utama.Panjang ini tidak boleh melebihi maksimum yang ditentukan ketika berada di bawah tekanan operasi nominalSetiap peningkatan tekanan di luar ambang batas ini mengharuskan pengurangan panjang jari, proporsional dengan peningkatan tekanan dari keadaan nominal.

Keakuratan pengulangan dalam konteks mekanisme ini dinyatakan oleh variasi posisi yang diamati selama serangkaian 100 siklus tanpa gangguan.

Berat benda kerja, yang cocok untuk pegangan gaya, dihitung dengan menggunakan koefisien gesekan statis 0.1Perhitungan ini juga menggabungkan faktor keselamatan 2, memberikan margin terhadap tergelincir di bawah akselerasi karena gravitasi (g).berat benda kerja yang dapat diterima dapat jauh lebih besar.

Durasi penutupan dan pembukaan yang diungkapkan di sini hanya terkait dengan gerakan rahang dasar, dan tidak termasuk setiap peningkatan waktu yang terkait dengan variasi jari pegangan.Elemen waktu tambahan, seperti waktu pengalihan katup, interval pengisian selang, dan periode reaksi PLC, juga dikecualikan dari perhitungan ini dan harus dipertimbangkan selama perkiraan waktu siklus.

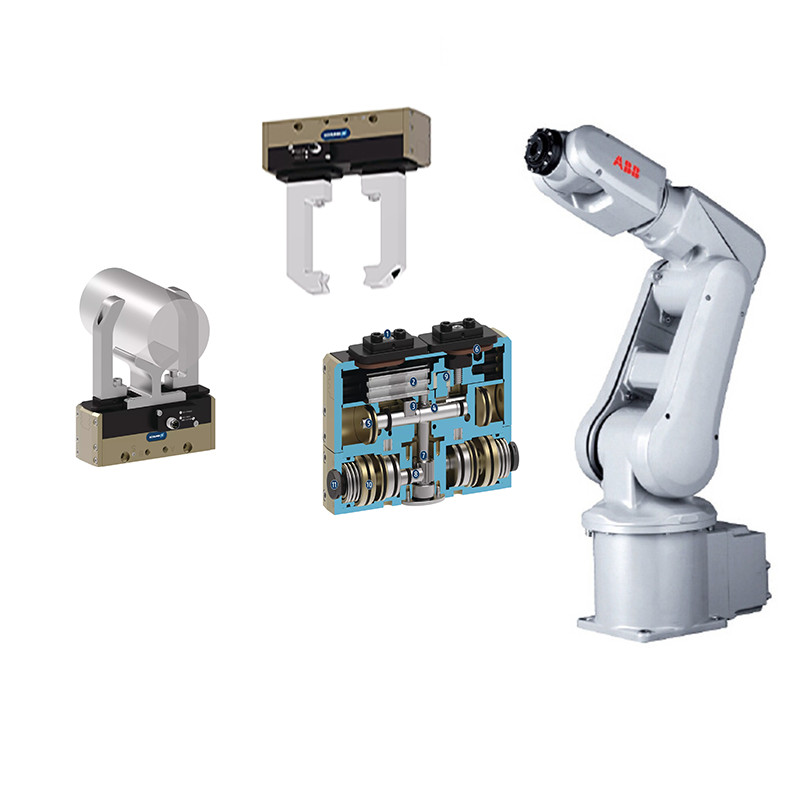

Fungsionalitas sistem ini didasarkan pada prinsip operasi rak piston ganda dan struktur pinion.

Parameter teknis:

Tubuh utama produk dibangun menggunakanAluminium, khususnya melalui teknik profil yang diekstrusi, yang memastikan daya tahan dan kualitas tinggi.

Rahang dasar terbuat dari yang kuatPaduan aluminiumdan selesai dengan proses anodisasi, memberikan ketahanan ekstra dan lapisan pelindung terhadap keausan dan korosi.

Produk ini memilikiPanduan rel berprofilsistem yang memastikan gerakan yang lancar dan akurat yang diperlukan untuk aplikasi berkinerja tinggi.

Aksi produk ini adalahpneumatikdipimpin dan membutuhkan udara terkompresi yang disaring, sesuai dengan standar ISO 8573-1:2010 dengan spesifikasi kelas kemurnian [7:4[4].

Perencanaan yang komprehensifJaminan 24 bulandiberikan, menawarkan ketenangan pikiran dan layanan yang dapat diandalkan untuk produk selama jangka waktu yang lama.

Pada saat pembelian, paket akan mencakupSling centering, O-ring yang cocok untuk koneksi langsung, dan terperinciInstruksi pemasanganSelain itu, manual operasi bersama dengan deklarasi penggabungan dapat dengan mudah diakses secara online untuk kenyamanan Anda.

Perangkat ini dapat dilengkapi dengan unit pemeliharaan kekuatan genggaman mekanis atau katup pemeliharaan tekanan, yang diidentifikasi sebagaiSDV-Pversi, memastikan kinerja yang konsisten dalam berbagai kondisi.

Aplikasi:

Bagian lengan robot SCHUNK PHL 25-045 adalah komponen penting yang dirancang untuk sistem pegangan canggih dalam berbagai pengaturan industri.Ini memiliki desain yang kuat yang disertifikasi untuk memenuhi standar yang ketatDengan reputasi merek SCHUNK untuk teknik presisi,model PHL 25-045 terintegrasi dengan mulus ke dalam berbagai bagian peralatan industri.

Dirancang untuk jumlah pesanan minimal satu dan harga $ 2600, sistem pegangan ini dapat diakses untuk operasi skala kecil dan besar.Paket standar memastikan bahwa produk tiba dengan aman dan siap untuk segera digunakanDengan waktu pengiriman yang tepat waktu dan syarat pembayaran yang fleksibel melalui T/T atau Link, SCHUNK memberikan kenyamanan dan efisiensi kepada pelanggannya.Kemampuan pasokan bagian lengan robot ini cukup untuk memenuhi permintaan dari berbagai industri, memastikan bahwa operasi dapat berskala tanpa khawatir tentang ketersediaan bagian.

PHL 25-045 dinilai dengan Ocv 63.7V dan memiliki interval pembersihan yang bervariasi, yang sangat penting untuk menjaga kinerja dan umur panjang sistem pegangan.Peringkat perlindungan IP65 berarti bahwa produk dilindungi dengan baik terhadap masuknya debu dan jet air bertekanan rendah dari segala arah, membuatnya cocok untuk digunakan di lingkungan industri yang keras.Fitur-fitur ini membuat SCHUNK PHL 25-045 bagian integral dari setiap sistem otomatis atau semi-otomatis yang membutuhkan kemampuan pegangan yang handal dan tepat.

Kesempatan dan skenario aplikasi untuk SCHUNK PHL 25-045 termasuk jalur perakitan otomatis, mesin tending, penanganan bahan, dan kemasan di sektor-sektor seperti manufaktur mobil,elektronik, farmasi, dan pengolahan makanan. kemampuan beradaptasi dan presisi membuatnya menjadi komponen yang tak ternilai dari setiap persediaan bagian peralatan industri,meningkatkan efisiensi dan efektivitas sistem genggaman di berbagai pengaturan operasional.

Apakah untuk bengkel kecil atau fasilitas produksi besar, SCHUNK PHL 25-045 memberikan kinerja dan keandalan yang dibutuhkan industri modern.Dengan kapasitas pasokan yang luas dan komitmen terhadap kualitas, SCHUNK memastikan bahwa sistem genggamannya tetap menjadi pilihan utama bagi bisnis yang ingin mengoptimalkan operasi mereka dengan bagian peralatan industri yang unggul.

Pengaturan:

Nama merek:SCHUNK

Nomor model:PHL 25-045

Tempat Asal:Cina

Sertifikasi:Memberikan

Jumlah pesanan minimum:1

Harga:$ 2600

Rincian kemasan:Paket standar

Waktu pengiriman:Waktu yang tepat

Ketentuan pembayaran:T / T, Link

Kemampuan Penyediaan:Cukup.

Stroke per rahang:45 mm

Interval pembersihan:Variabel

Kekuatan pembukaan:500 N

Model:PHL 25-045

Jenis produk:Robot Gripper

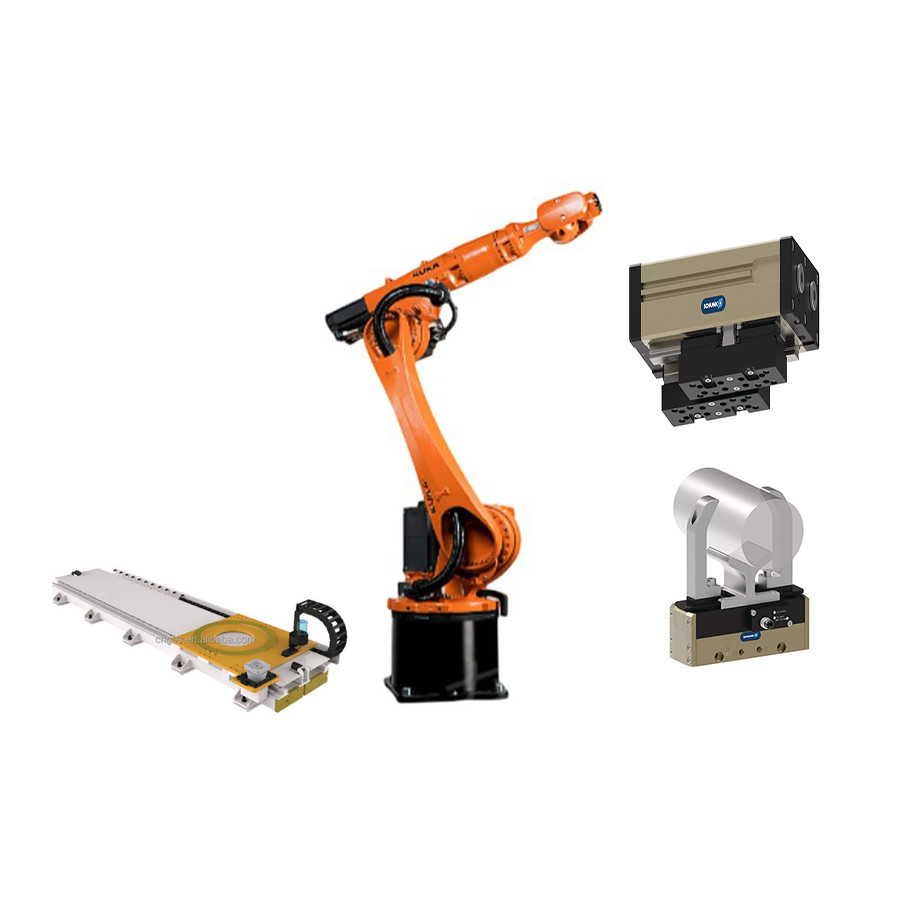

Robot gripper kami kompatibel dengan berbagai jenis sistem robot, termasukTangan Robot Pengumpulan,Lengan Robot Cina, danTangan Robot ABBIni adalah komponen serbaguna yang dirancang untuk presisi dan keandalan.
