Pembangkit Listrik, Penyulingan, Petrokimia, Minyak & Gas Midstream, Hulu Minyak & Gas.
Aplikasi Utama : Pembangkit Turbin Uap, Kondensor, Menara Pendingin, Gedung Reaktor,
Gedung Turbin, Area Fasilitas Reaktor
& BOP, Turbin Uap, Turbin Gas, Pembangkit Uap Pemulihan Panas, Neraca Pabrik, Distilasi,
Reformasi hidroproses,
Cracking, Sekunder, Blending, Quenching & Fractioning, Charge Gas Compression, Pemisahan, Integritas Pipa, Operasi,
Dehidrasi, Pendinginan, Pencairan, Pemuatan/Pengiriman, Regasifikasi, Pembantu,
Dehidrasi/Perawatan, Kompresi.
Konstruksi standar
Konfigurasi segel bellow sepenuhnya kompatibel dengan opsi trim dan aktuator Seri 21000 standar
memberikan kemampuan kapasitas yang setara untuk setiap ukuran katup.Pilihan desain kotak kemasan standar dan desain kemasan digunakan sebagai segel batang sekunder.
Desain kasar
Konstruksi bellow yang terbentuk adalah desain bertekanan eksternal yang mampu
beroperasi hingga peringkat tekanan ANSI B16.34 katup penuh.Panduan terletak di atas dan di bawah bellow memberikan stabilitas yang sangat baik untuk menahan aliran yang diinduksi dan getaran mekanis.
Hidup diperpanjang
Rakitan bellow dirancang untuk kompresi/perpanjangan 50% (tegangan nol) pada posisi pertengahan langkah katup untuk membantu memaksimalkan masa pakai siklus.Tegangan puntir bellow juga berkurang dengan fitur anti-rotasi yang disediakan oleh flat pada batang steker.
Kualitas tinggi
Setiap sub rakitan bellow diuji kebocoran helium untuk memverifikasi integritas las, dan juga diuji secara hidrostatis sebagai bagian dari rakitan katup lengkap.Perhentian perjalanan mekanis adalah
juga dirancang ke dalam bellow dan rakitan katup untuk mencegah kompresi atau ekstensi berlebih.
Solusi cerdas

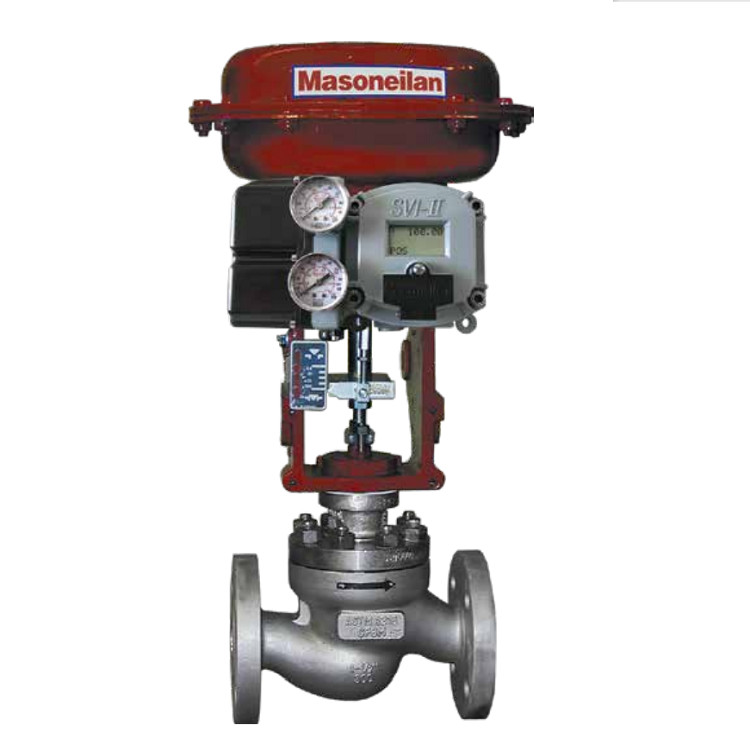

Siklus hidup bellow yang terpasang dapat dipantau di lapangan dengan memanfaatkan SVI™ Digital Positioner Masoneilan dengan data proses aktual. Opsi perawatan pencegahan lanjutan ini akan membantu meningkatkan keselamatan pabrik dengan mengidentifikasi potensi kegagalan berbahaya sebelum terjadi, dan memangkas biaya dengan mengurangi penggantian bellow prematur.
Bellow bahan bahan standar
Baja tahan karat 316/316L
Bahan opsional
• Hastelloy C276
• Monel 400 • Inconel 625
