mig mag robot las FD-B4S 7 sumbu dengan mesin las robot P400 untuk solusi las OTC

1
MOQ
negatiation
harga
mig mag robot las FD-B4S 7 sumbu dengan mesin las robot P400 untuk solusi las OTC
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama Produk: Robot Pengelasan OTC ; Lengan Robot Pengelasan Busur
Model: FD-B4S
Penggunaan: Untuk pengelasan
Jenis: Lengan Robot Industri
Mencapai: 1,4m
Muatan: 4G
Pengulangan posisi RP (mm): ± 0,08 mm
Sumbu: 6
Jenis Instalasi: Jenis lantai
Berat: £ 319 (145 kg)
Menyoroti:

Robot Pengelasan Mig Mag

,

Robot Pengelasan OTC FD-B4S

,

Lengan Pengelasan Robotik 7 Axis

Informasi dasar
Nama merek: OTC
Nomor model: FD-B6
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: las robot FD-B4S lengan robot 7 sumbu dan obor las dan mesin las tig dijual untuk OTC dikemas dengan
Waktu pengiriman: 4-12 minggu
Syarat-syarat pembayaran: L/C, T/T, Serikat Barat
Menyediakan kemampuan: 50
Deskripsi Produk

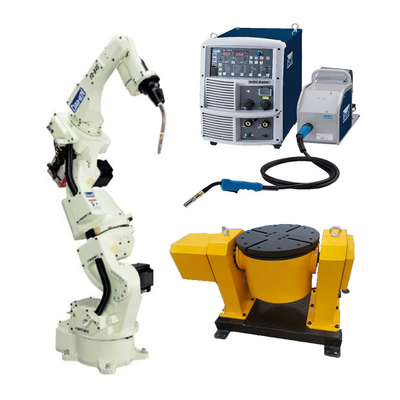

mig mag robot las FD-B4S 7 sumbu dengan mesin las robot P400 untuk solusi las OTC

Deskripsi Produk



Spesifikasi Nilai
Jumlah Sumbu 7
Kapasitas Muatan Maksimum 4 kg
Pengulangan Posisi +/- 0,08 mm (Catatan 1)
Jangkauan Horisontal 1435mm
Jangkauan Vertikal 2446mm
Kapasitas Drive 3550W
Jangkauan Kerja, Lengan, J1 (Rotasi) +/- 170º
Rentang Kerja, Lengan, J2 (Lengan Bawah) -145º~+70º
Jangkauan Kerja, Lengan, J3 (Lengan Atas) -170°~ +142,6°
Jangkauan Kerja, Pergelangan Tangan, J4 (Ayunan) +/- 155°
Rentang Kerja, Pergelangan Tangan, J5 (Membungkuk) -45°~ +225°(Catatan 2)
Jangkauan Kerja, Pergelangan Tangan, J6 (Putar) +/- 205° (Catatan 2)
Kecepatan Maksimum, Lengan, J1 (Rotasi) 3,66 rad/dtk {210°/dtk}
Kecepatan Maksimum, Lengan, J2 (Lengan Bawah) 3,66 rad/dtk {210°/dtk}
Kecepatan Maksimum, Lengan, J3 (Lengan Atas) 3,66 rad/dtk {210°/dtk}
Kecepatan Maksimum, Pergelangan Tangan, J4 (Ayunan) 7,33 rad/dtk {420°/dtk}
Kecepatan Maksimum, Pergelangan Tangan, J5 (Membungkuk) 7,33 rad/dtk {420°/dtk}
Kecepatan Maksimum, Pergelangan Tangan, J6 (Putar) 10,5 rad/dtk {600°/dtk}
Beban Pergelangan Tangan, Momen yang Diijinkan, J4 (Ayunan) 10,1 N*m
Beban Pergelangan Tangan, Momen yang Diijinkan, J5 (Membungkuk) 10,1 N*m
Beban Pergelangan Tangan, Momen yang Diijinkan, J6 (Putar) 2,94 N*m
Beban Pergelangan Tangan, Momen Inersia yang Diijinkan, J4 (Ayunan) 0,38 kg*m@2
Beban Pergelangan Tangan, Momen Inersia yang Diijinkan, J5 (Bending) 0,38 kg *m^2
Beban Pergelangan Tangan, Momen Inersia yang Diijinkan, J6 (Putar) 0,03 kg *m^2
Luas penampang operasi lengan 2,57 m^2 x 340°
Keadaan lingkungan 0 ~ 45°C, 20 ~ 80 %RH (Tanpa kondensasi)
Massa 189 kg
Kapasitas muatan lengan atas 10 kg (Catatan 3)
Jenis instalasi Jenis lantai
Warna cat Putih (Munsell 10GY9/1)



Robot FD-B4S, 7-sumbu, through-arm, arc-welding kami sangat ideal untuk ruang sempit jangkauan pendek dan menengah dengan zona pengelasan yang padat.Desain through-arm menghasilkan manipulator ramping tanpa kabel atau saluran luar untuk menghalangi gerakan atau sobekan di area yang sulit dijangkau atau ramai.

Klik di sini untuk mengunduh informasi lebih lanjut.

MANIPULATOR ROBOT LAS ARC

• Rotasi sumbu ke-7 memungkinkan penghindaran interferensi tanpa mengubah posisi dan/atau sikap alat ujung lengan

• Mempertahankan sudut dan sikap yang optimal dari alat ujung lengan setiap saat, menghasilkan peningkatan kualitas las dan kemudahan pemrograman

• Menawarkan jangkauan kerja yang luas dengan lengan yang diartikulasikan secara independen

• Koneksi digital mulus dengan semua catu daya las merek OTC DAIHEN

• Kontrol penahan getaran yang ditingkatkan memberikan gerakan robot yang halus

• Sensor kejut mekanis bawaan

• Teknologi sumber tunggal – semua komponen diproduksi oleh OTC Daihen.

• Desain yang sangat serbaguna mendukung sebagian besar aplikasi pengelasan

PENGENDALI ROBOT FD11

• Arsitektur terbuka berbasis Windows XP

• Kapasitas memori besar dan 40 sinyal kontrol Input / 40 Output

• Fungsi PLC tingkat lanjut memungkinkan pengeditan diagram tangga secara langsung melalui liontin pengajaran

• Kemampuan jaringan – terhubung ke koneksi Ethernet, DeviceNet, dan PROFIBUS (mungkin memerlukan perangkat keras tambahan)

MENGAJAR LIONTIN

• Tampilan ikon membantu dalam pengajaran yang cepat & mudah

• Layar warna VGA 640x480 dengan lampu latar LED 65536 warna

• Sakelar aktif 3 posisi memberikan peningkatan keamanan

• Fungsi multi-layar memungkinkan pengguna untuk melihat hingga 4 layar secara bersamaan

• Fungsi bantuan di layar dengan instruksi manual yang lengkap

• Tampilan layar sentuh standar dengan pengoperasian jog dial



Gambar produk

 FD-B4S 7 axis through-arm, arc-welding robot and welding table welding electrode manufacturing for OTC
