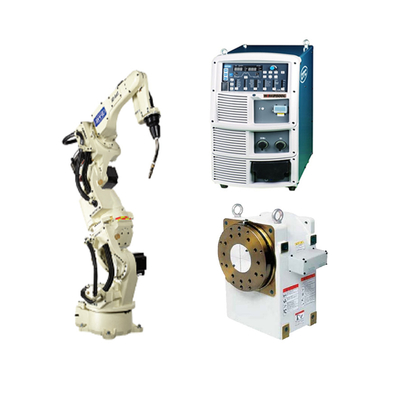

las robot FD-B4S lengan robot 7 sumbu dan obor las dan mesin las tig dijual untuk OTC
Deskripsi Produk
| Spesifikasi |
Nilai |
| Jumlah Sumbu |
7 |
| Kapasitas Muatan Maksimum |
4 kg |
| Pengulangan Posisi |
+/- 0,08 mm (Catatan 1) |
| Jangkauan Horisontal |
1435mm |
| Jangkauan Vertikal |
2446mm |
| Kapasitas Drive |
3550W |
| Jangkauan Kerja, Lengan, J1 (Rotasi) |
+/- 170º |
| Rentang Kerja, Lengan, J2 (Lengan Bawah) |
-145º~+70º |
| Jangkauan Kerja, Lengan, J3 (Lengan Atas) |
-170°~ +142,6° |
| Jangkauan Kerja, Pergelangan Tangan, J4 (Ayunan) |
+/- 155° |
| Rentang Kerja, Pergelangan Tangan, J5 (Membungkuk) |
-45°~ +225°(Catatan 2) |
| Jangkauan Kerja, Pergelangan Tangan, J6 (Putar) |
+/- 205° (Catatan 2) |
| Kecepatan Maksimum, Lengan, J1 (Rotasi) |
3,66 rad/dtk {210°/dtk} |
| Kecepatan Maksimum, Lengan, J2 (Lengan Bawah) |
3,66 rad/dtk {210°/dtk} |
| Kecepatan Maksimum, Lengan, J3 (Lengan Atas) |
3,66 rad/dtk {210°/dtk} |
| Kecepatan Maksimum, Pergelangan Tangan, J4 (Ayunan) |
7,33 rad/dtk {420°/dtk} |
| Kecepatan Maksimum, Pergelangan Tangan, J5 (Membungkuk) |
7,33 rad/dtk {420°/dtk} |
| Kecepatan Maksimum, Pergelangan Tangan, J6 (Putar) |
10,5 rad/dtk {600°/dtk} |
| Beban Pergelangan Tangan, Momen yang Diijinkan, J4 (Ayunan) |
10,1 N*m |
| Beban Pergelangan Tangan, Momen yang Diijinkan, J5 (Membungkuk) |
10,1 N*m |
| Beban Pergelangan Tangan, Momen yang Diijinkan, J6 (Putar) |
2,94 N*m |
| Beban Pergelangan Tangan, Momen Inersia yang Diijinkan, J4 (Ayunan) |
0,38 kg*m@2 |
| Beban Pergelangan Tangan, Momen Inersia yang Diijinkan, J5 (Bending) |
0,38 kg *m^2 |
| Beban Pergelangan Tangan, Momen Inersia yang Diijinkan, J6 (Putar) |
0,03 kg *m^2 |
| Luas penampang operasi lengan |
2,57 m^2 x 340° |
| Keadaan lingkungan |
0 ~ 45°C, 20 ~ 80 %RH (Tanpa kondensasi) |
| Massa |
189 kg |
| Kapasitas muatan lengan atas |
10 kg (Catatan 3) |
| Jenis instalasi |
Jenis lantai |
| Warna cat |
Putih (Munsell 10GY9/1) |

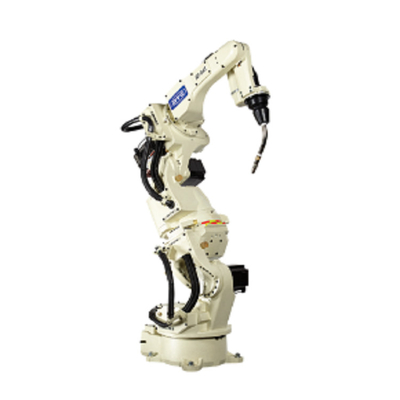

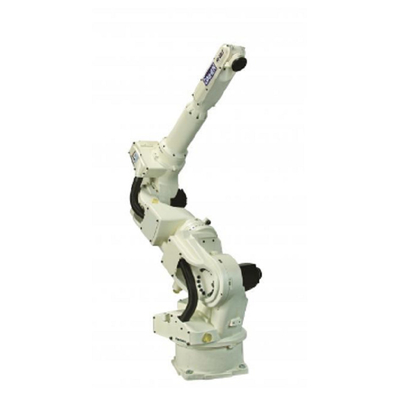

Robot FD-B4S, 7-sumbu, through-arm, arc-welding kami sangat ideal untuk ruang sempit jangkauan pendek dan menengah dengan zona pengelasan yang padat.Desain through-arm menghasilkan manipulator ramping tanpa kabel atau saluran luar untuk menghalangi gerakan atau sobekan di area yang sulit dijangkau atau ramai.
MANIPULATOR ROBOT PENGELASAN ARC
• Rotasi sumbu ke-7 memungkinkan penghindaran interferensi tanpa mengubah posisi dan/atau sikap alat ujung lengan
• Mempertahankan sudut dan sikap yang optimal dari alat ujung lengan setiap saat, menghasilkan peningkatan kualitas las dan kemudahan pemrograman
• Menawarkan jangkauan kerja yang luas dengan lengan yang diartikulasikan secara independen
• Koneksi digital mulus dengan semua catu daya las merek OTC DAIHEN
• Kontrol penahan getaran yang ditingkatkan memberikan gerakan robot yang halus
• Sensor kejut mekanis bawaan
• Teknologi sumber tunggal – semua komponen diproduksi oleh OTC DAIHEN.
• Desain yang sangat serbaguna mendukung sebagian besar aplikasi pengelasan
PENGENDALIAN ROBOT FD11
• Arsitektur terbuka berbasis Windows XP
• Kapasitas memori besar dan 40 sinyal kontrol Input / 40 Output
• Fungsi PLC tingkat lanjut memungkinkan pengeditan diagram tangga secara langsung melalui liontin pengajaran
• Kemampuan jaringan – terhubung ke koneksi Ethernet, DeviceNet, dan PROFIBUS (mungkin memerlukan perangkat keras tambahan)
MENGAJAR LIONTIN
• Tampilan ikon membantu dalam pengajaran yang cepat & mudah
• Layar warna VGA 640×480 dengan lampu latar LED 65536 warna
• Sakelar aktif 3 posisi memberikan peningkatan keamanan
• Fungsi multi-layar memungkinkan pengguna untuk melihat hingga 4 layar secara bersamaan
• Fungsi bantuan di layar dengan instruksi manual yang lengkap
• Tampilan layar sentuh standar dengan pengoperasian jog dial
