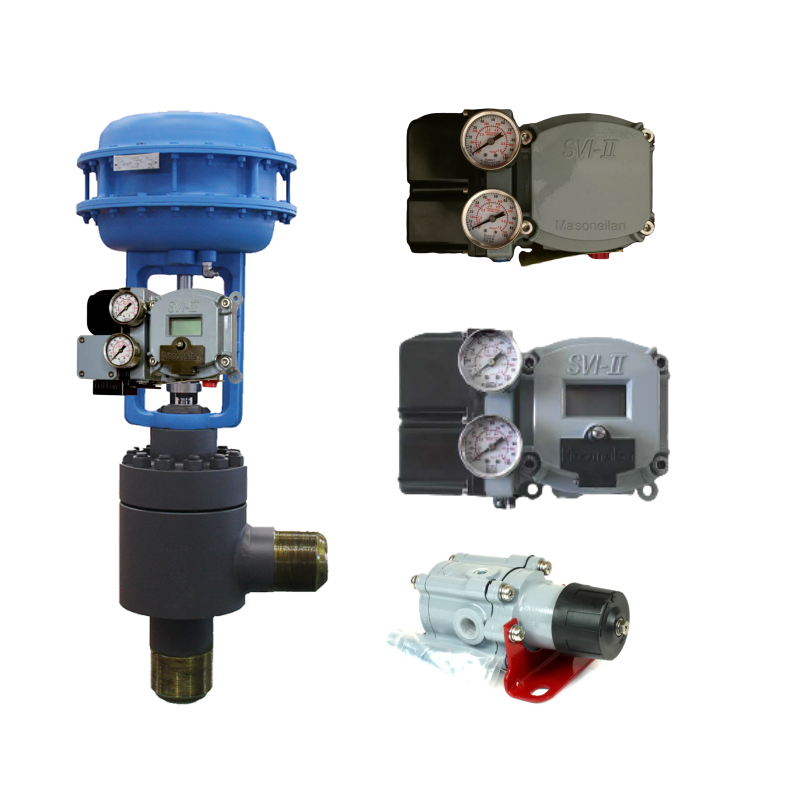

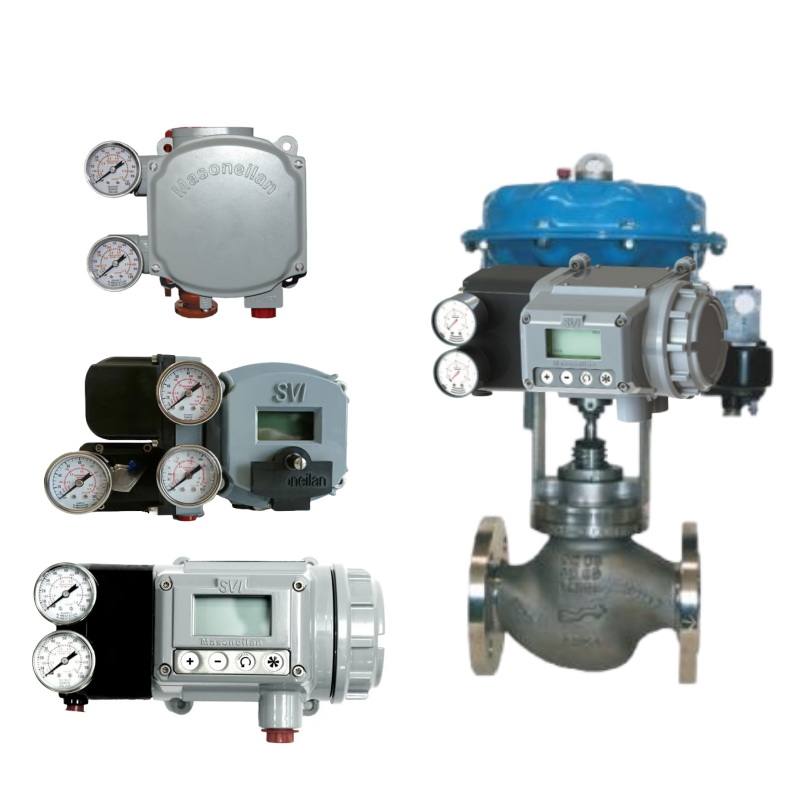

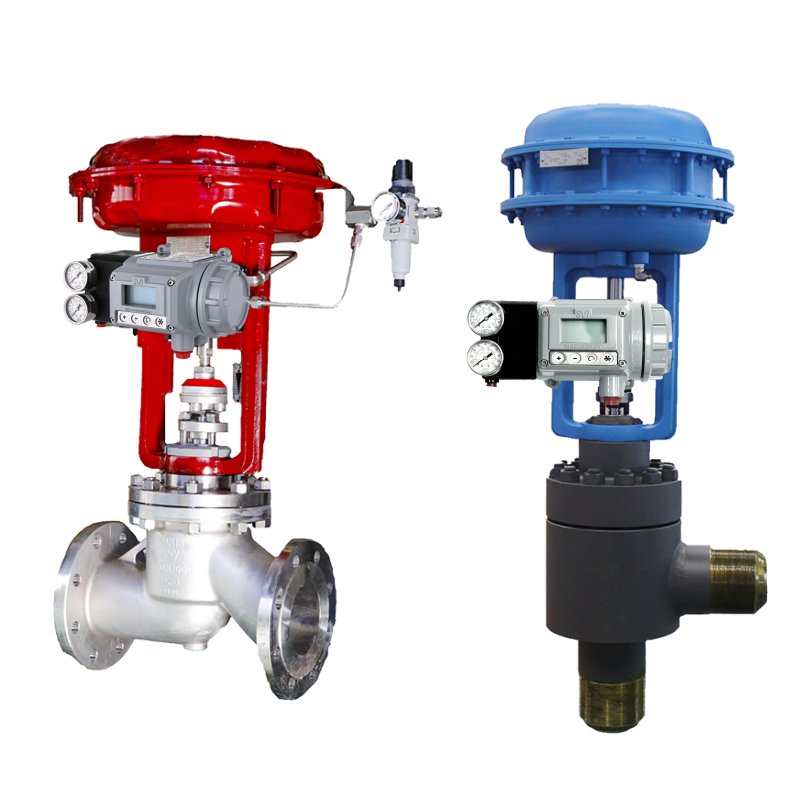

Masoneilan SVI2 Intelligent Valve Positioner dengan Katup Cina

Masoneilan SVI2 Intelligent Valve Positioner dengan Katup China

Pendahuluan Produk

Masoneilan SVI2 adalah valve positioner cerdas berkinerja tinggi. Saat dipasangkan dengan katup China, ia memberikan kontrol yang presisi dan andal untuk aplikasi industri.

Spesifikasi Teknis

Kinerja

- Histeresis + Deadband : ±0.2%
- Keterulangan : ±0.2%
- Sensitivitas : ±0.2%
- Kesesuaian : ±0.3%
- Akurasi : ±0.5% (tipikal +0.25%)

Daya dan Sinyal Masukan

- Sinyal : 4 - 20mA dengan Protokol Komunikasi HART®
- Catu Daya : Diambil dari Sinyal Kontrol 4 - 20mA
- Tegangan Terminal Minimum : 11.2 Volt DC
- Sinyal Arus Minimum : 3.6mA

Kondisi Pengoperasian

- Rentang Suhu Pengoperasian : - 58°F hingga +185°F (-50°C hingga +85°C)
- Tekanan Pasokan Udara :
    - Aksi Tunggal : 20 - 100 psi (1.4 - 6.9 bar)
    - Aksi Ganda : 20 - 150 psi (1.4 - 10.3 bar)

- Konsumsi Udara :
    - Aksi Tunggal :
      - 30 psi (2.1 bar): 0.22 scfm (8/m)
      - 60 psi (4.2 bar): 0.282 scfm (81/m)
      - 90 psi (6.3 bar): 0.424 scfm (21/m)

    - Aksi Ganda :
      - 30 psi (2.1 bar): 0.424 scfm (21/m)
      - 60 psi (4.2 bar): 0.565 scfm (61/m)
      - 90 psi (6.3 bar): 0.847 scfm (241/m)
      - 120 psi (8.4 bar): 10.6 scfm (301/m)

Material dan Konstruksi

- Rumah : Rumah aluminium standar, baja tahan karat tersedia berdasarkan permintaan
- Pelapisan : Poliuretan abu-abu, sesuai dengan ISO 12944 - 2 Kategori C4

Sertifikasi dan Kepatuhan

- Protokol HART : Mendukung protokol HART Revisi 5 atau 7
- Standar EMC : Sesuai dengan EN 61000 - 4 - 2, 3, 5, 6, 8 dan IEC 8014 - 2, - 3, - 4
- Sertifikasi Keselamatan : FM, FMA, FIX, IECEx
- Sertifikasi Regional : CCC, ITRL, CCOE, CU - TR, AZS, UZ, INMETRO, JIS, KOSHA, IA, UKRAINA
- Peringkat Perlindungan Rumah : NEMA 4X/IP66
- Penandaan CE : Sesuai dengan EC6I508 Bagian 2 - 3 untuk kepatuhan diri SIL2

Diagnostik dan Fitur

- Lima Sensor Tekanan : Untuk pemantauan dan diagnostik
- Jumlah Langkah : Mencatat jumlah total langkah katup
- Waktu Pengoperasian Katup : Mencatat waktu yang dihabiskan untuk membuka, menutup, dan posisi hampir tertutup
- Tanda Tangan Katup Kontrol Offline : Mendukung tanda tangan katup kontrol offline menggunakan VarVue Suite atau DTM Lanjutan
- Pemantauan Gesekan Online : Memantau gesekan online melalui Valve Aware
- Diagnostik yang Dapat Diupgrade : Tingkat diagnostik yang dapat diupgrade di lapangan berdasarkan persyaratan pengguna

Komunikasi dan Keluaran

- Pemancar Posisi : 4 - 20mA, dua kabel bertenaga loop, dengan tegangan 10 - 24 Vdc standar
- Kontak Digital yang Dapat Dikonfigurasi : Dua sakelar solid-state terisolasi bawaan dan dapat dikonfigurasi, 30 Vdc, 1A

Rentang Langkah Aktuator

- Gerakan Linier : 0.25 inci (6.4 mm) hingga 6 inci (pemasangan standar); lebih dari 6 inci (150 mm) memerlukan pemasangan yang diperpanjang
- Gerakan Putar : 18 - 140 derajat
- Resolusi Sensor Langkah : 0.0015%

Fitur

- Desain Universal : Cocok untuk aplikasi katup linier dan putar
- Sensor Posisi Non - Kontak : Teknologi sensor posisi non - kontak yang terbukti
- Tampilan dan Kontrol Lokal : LCD eksternal dan tombol tekan untuk pengoperasian di lokasi yang mudah
- Setup Wizard : Penugasan cepat dan mudah dengan Setup Wizard
- Diagnostik Offline dan Online : Fungsi diagnostik komprehensif untuk kondisi offline dan online
- Dua Sakelar yang Dapat Dikonfigurasi : Dua sakelar solid-state terisolasi bawaan dan dapat dikonfigurasi
- Komunikasi HART : Mendukung protokol komunikasi HART untuk integrasi dengan berbagai sistem kontrol
- Rumah Tahan Lama : Rumah yang kuat terbuat dari aluminium anodized

Aplikasi

Kombinasi ini banyak digunakan di industri seperti minyak dan gas, pembangkit listrik, penyulingan, petrokimia, minyak & gas midstream, minyak & gas upstream, dll. Cocok untuk berbagai aplikasi termasuk generator turbin uap, kondensor, menara pendingin, bangunan reaktor, bangunan turbin, fasilitas reaktor & BOP, turbin uap, turbin gas, generator uap pemulihan panas, keseimbangan pabrik, distilasi, pemrosesan hidro, reforming, cracking, pencampuran sekunder, quenching & fraksionasi, kompresi gas muatan, pemisahan, operasi integritas pipa, dehidrasi, pendinginan, pencairan, pemuatan/pengiriman, regasifikasi, dehidrasi/perawatan tambahan, kompresi, dll.

Manfaat

- Penugasan Lebih Cepat : Pengaturan dan penugasan cepat mengurangi waktu henti dan meningkatkan efisiensi
- Penentuan Posisi yang Akurat : Memastikan penentuan posisi katup yang tepat untuk kontrol proses yang optimal
- Komunikasi Dua Arah : Memfasilitasi pengaturan dan pemantauan lokal atau jarak jauh
- Integrasi dengan Sistem Kontrol : Kompatibel dengan banyak sistem kontrol dan perangkat lunak manajemen aset
- Kinerja yang Dioptimalkan : Memberikan kontrol katup berkinerja tinggi terlepas dari ukuran aktuator
