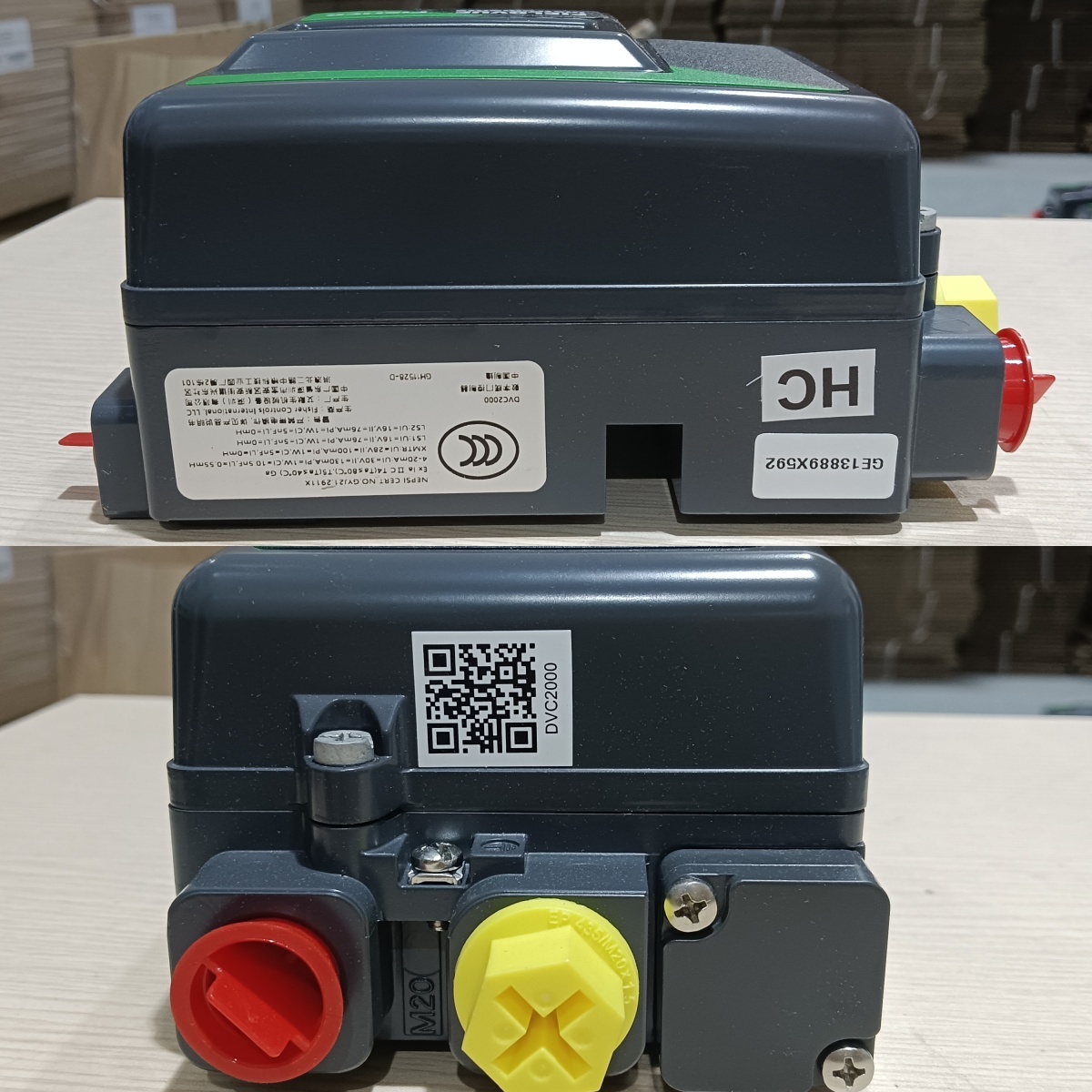

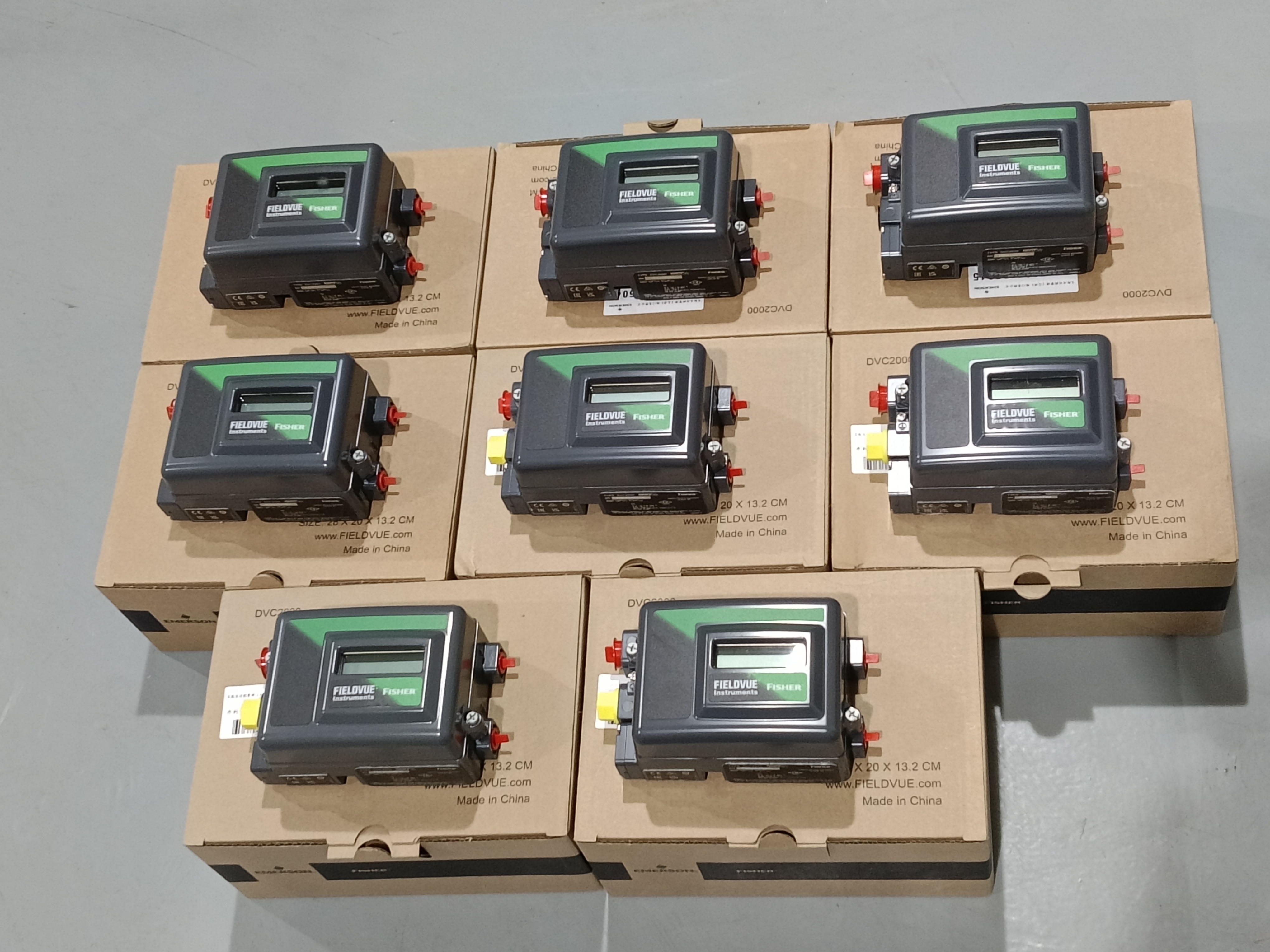

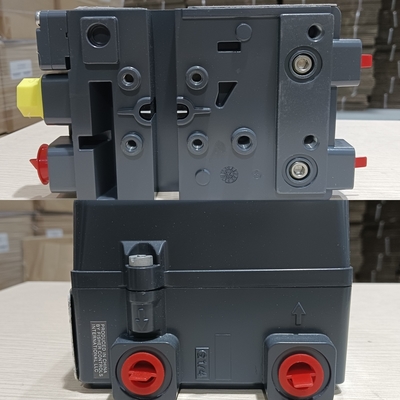

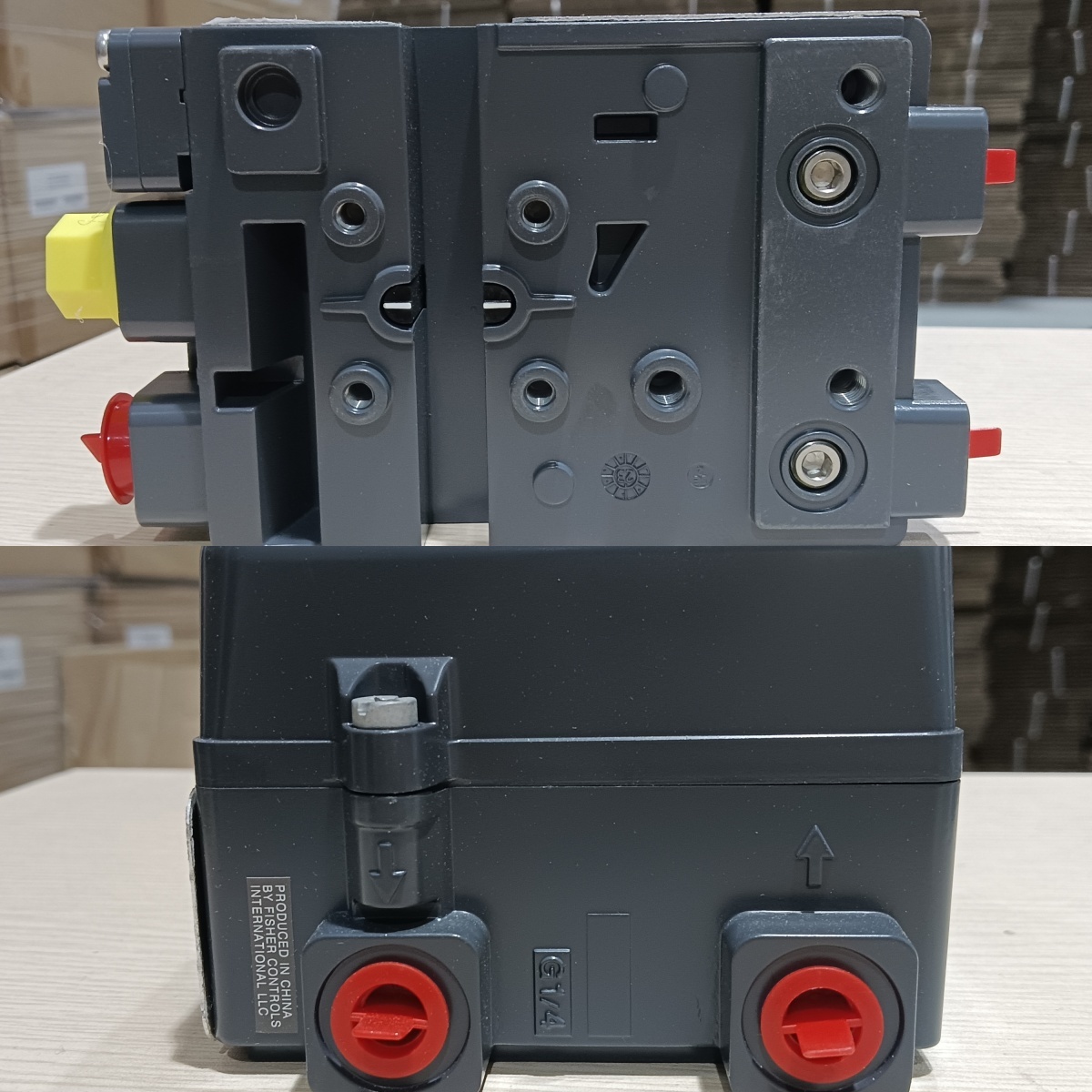

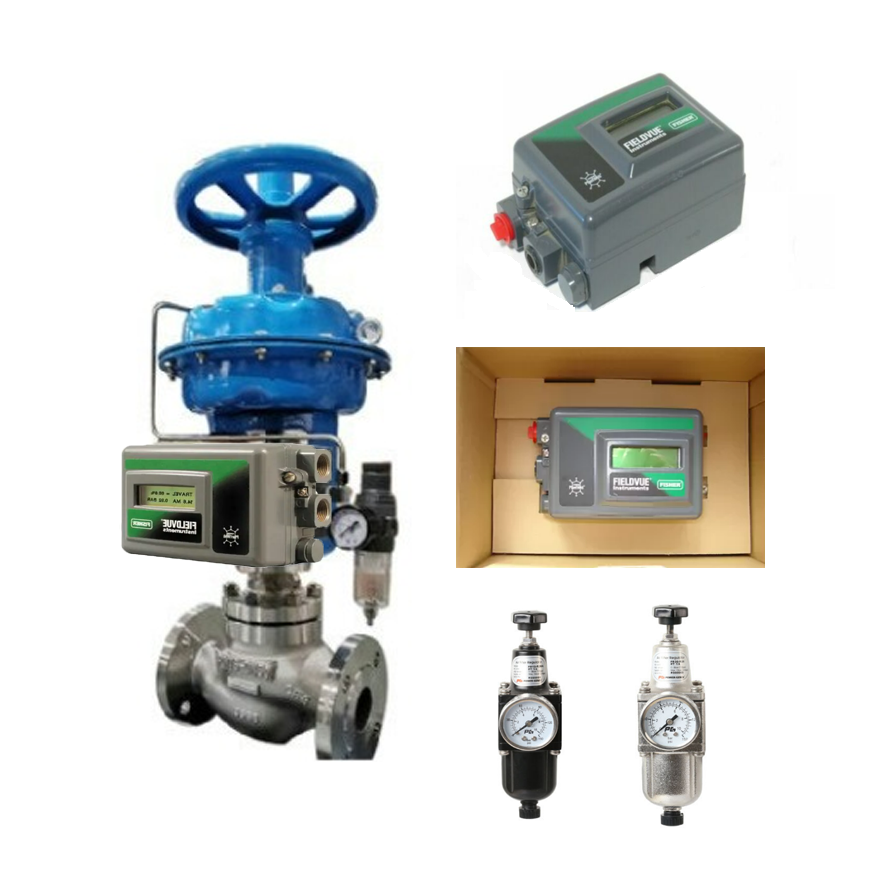

Kontroler katup digital FIELDVUE DVC2000 mudah digunakan, kompak, dan dirancang untuk pemasangan yang mudah.yang memberi makan aktuator katup kontrol. Pengaturan instrumen dilakukan dengan tombol push yang disertakan dan antarmuka tampilan kristal cair (LCD).DVC2000 menggunakan desain posisi dua tahap. Tahap pra-amplifier memberikan keuntungan statis yang tinggi untuk responsif terhadap perubahan kecil dalam sinyal masukan. Tahap penguat daya memberikan volume udara yang tepat ke aktuator,menggabungkan kinerja dinamis yang unggul dengan konsumsi udara keadaan tetap yang minimal.
Jangkauan Tekanan | 5-100 psi (35-700 kPa), (0,35-7 bar) |
---|---|
Sertifikasi | PED, CUTR, ATEX |
Nomor tekanan masuk | 210 psi (1,5 MPa, 15 bar) maksimum |
Suhu operasi | Suhu standar |
Hubungan | Solenoid |
Aplikasi | Industri Gas & Minyak |
Prinsip Operasi DVC2000 (gambar 1 dan 2) menerima titik pengaturan 4-20 mA dan menempatkan katup dengan meningkatkan atau mengurangi output udara ke aktuator.Sinyal masukan menyediakan daya listrik dan titik pengaturan secara bersamaan. Sinyal 4-20 mA diarahkan ke terminal melalui sepasang kabel yang diputar.Algoritma ini menghasilkan sinyal "drive" ke konverter I / PPengubah I/P (atau pre-amplifier) terhubung ke tekanan pasokan dan mengubah sinyal elektronik "drive" menjadi sinyal tekanan pneumatik." Sinyal tekanan ini adalah masukan ke relay pneumatikRelay (atau penguat daya) juga terhubung ke tekanan pasokan dan memperkuat sinyal tekanan kecil dari konverter I / P menjadi sinyal output tekanan yang lebih besar yang digunakan oleh aktuator.Perubahan tekanan output relay ke aktuator menyebabkan katup untuk bergerakAda dua pilihan relay. relay tekanan rendah beroperasi dengan aktuator yang membutuhkan kurang dari 3,5 bar (50 psi) udara suplai. relay tekanan tinggi beroperasi dengan aktuator yang membutuhkan 3.5 sampai 7.0 bar (50 sampai 100 psi) dari udara suplai. posisi katup dirasakan melalui linkage-kurang sistem umpan balik.Sensor perjalanan terhubung secara listrik ke papan kabel cetak untuk memberikan sinyal umpan balik perjalanan yang digunakan dalam algoritma kontrolKatup terus bergerak sampai posisi yang benar dicapai.
