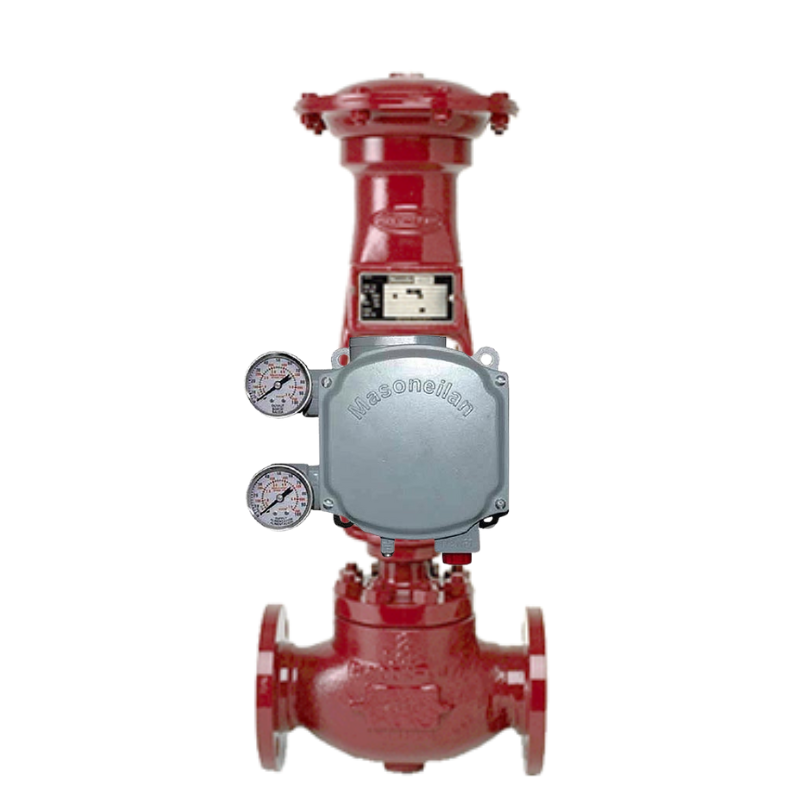

Katup Kontrol Masoneilan 535H-536H dengan Kompatibilitas Positioner SVI

1
MOQ
1395$-1795$
harga
Katup Kontrol Masoneilan 535H-536H dengan Kompatibilitas Positioner SVI
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Jenis Topi: Standar atau panas menghilang
Desain trim: Seimbang atau tidak seimbang
Karakteristik Aliran: Persentase yang sama/linear/pembukaan cepat
Peringkat kebocoran: ANSI Kelas IV-VI
Rating pengurangan kebisingan: Memenuhi standar IEC
Tipe aktuator: Spring-Diaphragma
Tindakan: Udara-ke-terbuka atau udara-ke-dekat
Bahan tubuh: Baja Karbon, Baja Tahan Karat, dll.
Menyoroti:

Pengatur tekanan Masoneilan dengan kompatibilitas SVI

,

Pengatur tekanan 535H-536H untuk penggunaan industri

,

Pengatur Masoneilan yang kompatibel dengan positioner SVI

Informasi dasar
Tempat asal: Shanghai
Nama merek: masoneilan
Sertifikasi: QC
Nomor model: 535H-536H
Syarat-syarat pembayaran & pengiriman
Packaging Details: Wooden Box/Carton Box
Delivery Time: 8 Weeks
Payment Terms: EXW
Supply Ability: 300PCS/Month
Deskripsi Produk
Katup Kontrol Masoneilan 535H-536H: Katup Globe Berkinerja Tinggi untuk Aplikasi yang Menuntut
Ikhtisar

Ikhtisar
Masoneilan 535H (trim tidak seimbang) dan 536H (trim seimbang) adalah serangkaian katup kontrol globe berkinerja tinggi, tunggal-duduk yang dirancang untuk aplikasi layanan berat di berbagai industri, termasuk minyak dan gas, penyulingan, petrokimia, pembangkit listrik, dan pemrosesan kimia. Sebagai bagian dari Seri Masoneilan 53000 yang terkenal, katup ini direkayasa untuk memberikan kontrol fluida yang presisi dan andal dalam kondisi ekstrem tekanan, suhu, dan aliran. Mereka dibuat untuk mengatasi tantangan seperti kavitasi, tingkat kebisingan tinggi, dan kilatan, menjadikannya solusi tepercaya untuk proses kritis di mana keselamatan, kinerja, dan umur panjang adalah yang terpenting.

Kategori Deskripsi
Penempatan Seri Katup kontrol globe tunggal-duduk berkinerja tinggi, bagian dari Seri 53000, dirancang untuk layanan berat (tinggi ΔP, kebisingan, kavitasi, kilatan).

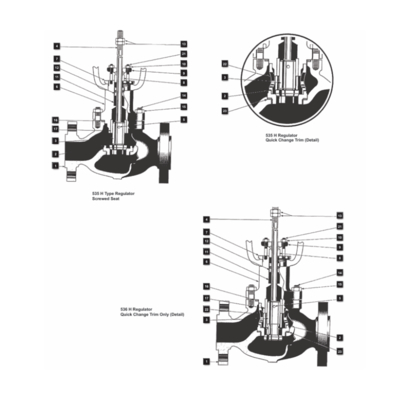

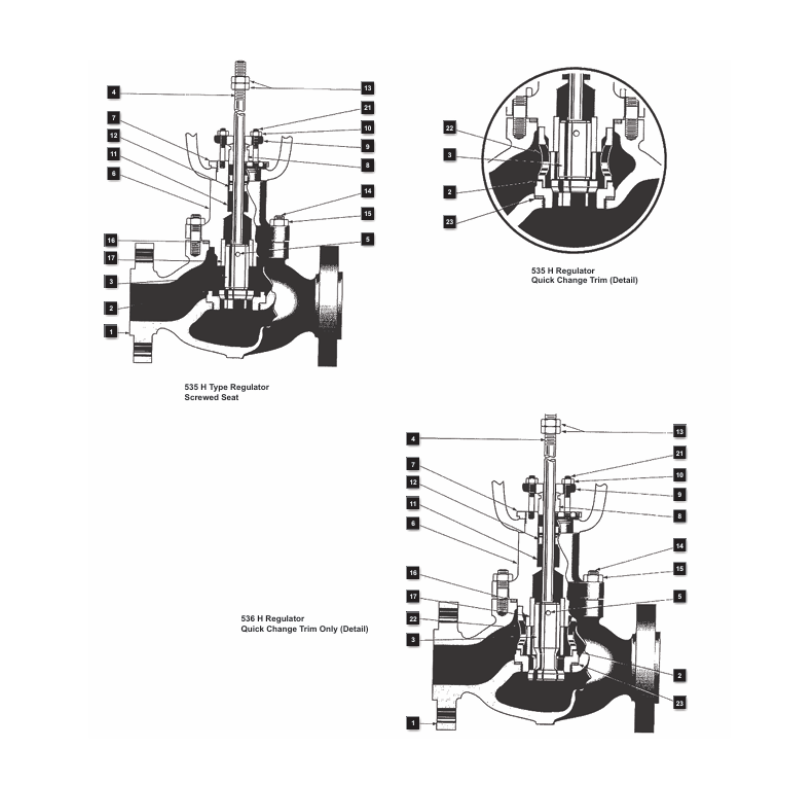

Diferensiasi Model 535H (Trim Tidak Seimbang): Untuk penurunan tekanan sedang; tekanan proses penuh bekerja pada sumbat → memerlukan aktuator yang lebih besar; memberikan penutupan yang rapat (ANSI IV, V, VI).536H (Trim Seimbang): Untuk layanan penurunan tekanan tinggi; sumbat penyeimbang tekanan dengan cincin segel mengurangi gaya dinamis → aktuator yang lebih kecil, stabilitas yang lebih besar, ekonomi yang lebih baik.
Peringkat Tekanan ASME Kelas 600 hingga 4500
Pilihan Material Baja karbon, baja tahan karat, baja paduan (tersedia bahan tahan korosi/erosi khusus).
Trim Anti-Kavitasi / Kebisingan - Trim Berpandu Sangkar: Memberikan stabilitas sumbat.- Trim Micro-Notch™: Pengurangan tekanan multi-tahap, menekan kavitasi, erosi, dan kebisingan.- Trim Diffuser: Jalur aliran gaya labirin, mengurangi kecepatan dan kebisingan; ideal untuk layanan uap/gas.
Aktuasi Aktuator pegas-diafragma pneumatik (beraksi langsung atau terbalik), fail-safe yang dapat dikonfigurasi (gagal-buka atau gagal-tutup). Trim seimbang (536H) secara signifikan mengurangi persyaratan ukuran aktuator.
Kompatibilitas Digital Kompatibel dengan Posisi digital Masoneilan SVI™: menyediakan diagnostik cerdas, kalibrasi digital, pemeliharaan prediktif, dan integrasi DCS/manajemen aset.
Aplikasi Khas - Stasiun penurunan tekanan tinggi (misalnya, resirkulasi pompa umpan boiler, kontrol umpan balik air).- Pengurangan tekanan uap (saluran uap utama, bypass turbin).- Kontrol proses kritis (umpan reaktor, refluks distilasi, anti-surge kompresor).- Layanan berat (kavitasi, kilatan, cairan erosif, kebisingan tinggi).
Keunggulan Utama - Keandalan: Desain yang kokoh untuk layanan ekstrem, mengurangi waktu henti.- Kinerja Kontrol: Penyekatan yang presisi, operasi yang stabil.- Keserbagunaan: Berbagai macam trim, bahan, dan aktuator.- Biaya Kepemilikan yang Lebih Rendah: Trim seimbang mengurangi biaya aktuator; trim canggih memperpanjang masa pakai.- Tahan Masa Depan: Kesiapan digital mendukung Industri 4.0 dan sistem manajemen aset.
Fitur Utama dan Filosofi Desain
  1. Konstruksi yang Kuat: Katup 535H/536H menampilkan desain bodi yang kokoh dan tugas berat yang mampu menahan tekanan tinggi (ASME Kelas 600 hingga 4500) dan suhu. Bahan bodi standar meliputi baja karbon, baja tahan karat, dan baja paduan, dengan bahan lain yang tersedia untuk memenuhi layanan korosif atau erosif tertentu.

  2. Pilihan Desain Trim (Pembeda Inti):

    • 535H (Trim Tidak Seimbang): Desain ini biasanya dipilih untuk penurunan tekanan yang kurang parah. Sumbat dan dudukan dirancang untuk penutupan yang rapat (ANSI Kelas IV, V, atau VI). Karena tekanan proses bekerja pada seluruh bagian bawah sumbat, ia menciptakan gaya ke atas bersih, yang membutuhkan aktuator yang lebih besar untuk pemosisian.

    • 536H (Trim Seimbang): Ini adalah desain kunci untuk aplikasi penurunan tekanan tinggi. Ia menggabungkan sumbat berlubang dan cincin penyegel untuk menyamakan tekanan di atas dan di bawah panduan sumbat. Penyeimbangan ini secara dramatis mengurangi gaya dinamis bersih yang bekerja pada batang katup, memungkinkan penggunaan aktuator yang lebih kecil dan lebih ekonomis serta memberikan stabilitas dan kontrol yang lebih besar.

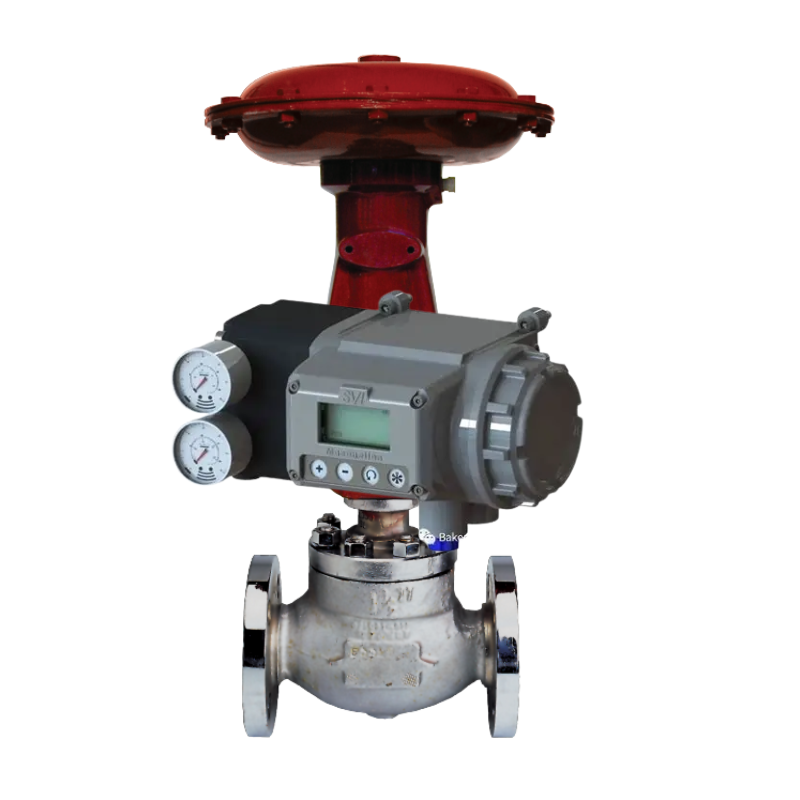

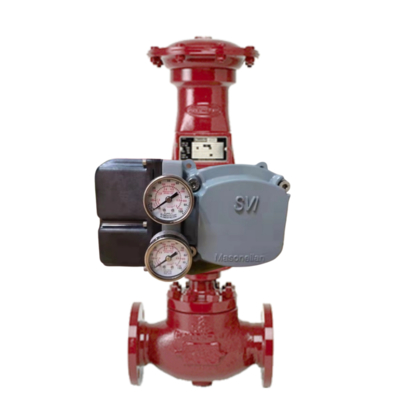

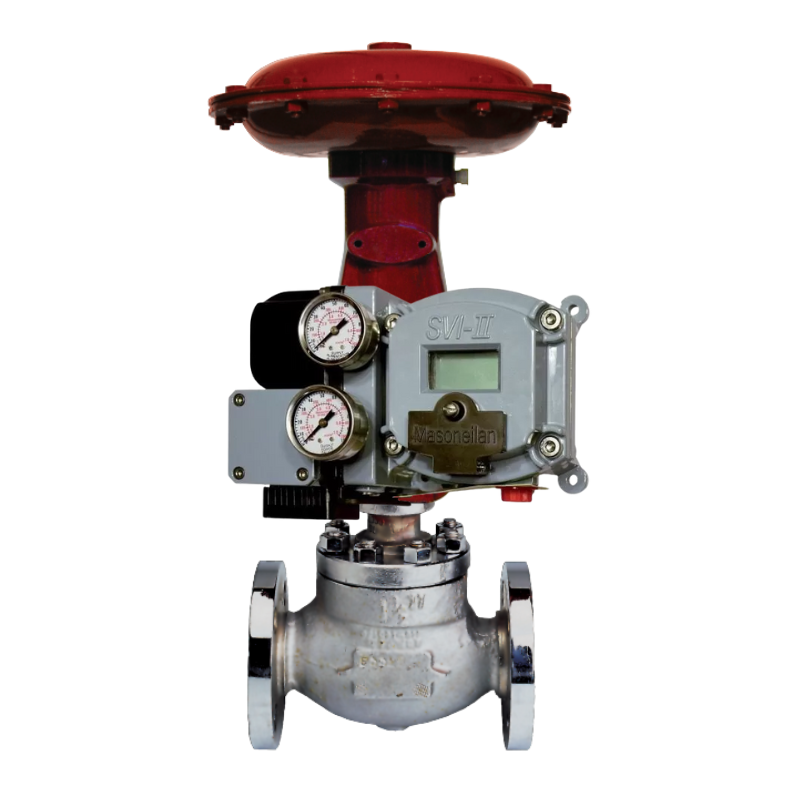

  3. SVI™ (Smart Valve Interface) Siap untuk Posisi Digital: Meskipun sering dipasok dengan aktuator pneumatik, desain 535H/536H sepenuhnya kompatibel dengan posisi digital SVI Masoneilan. Ini mengubah katup menjadi perangkat lapangan pintar, memungkinkan diagnostik canggih, kalibrasi digital, data pemeliharaan prediktif, dan integrasi yang mulus ke dalam sistem kontrol digital modern (DCS) dan platform manajemen aset.

  4. Trim Anti-Kavitasi dan Kebisingan Canggih: Alasan utama untuk memilih seri katup ini adalah kemampuannya untuk menangani fenomena fluida yang merusak. Masoneilan menawarkan berbagai pilihan trim penurunan tekanan multi-tahap:

    • Trim Berpandu Sangkar: Sangkar standar memberikan stabilitas dan memandu sumbat.

    • Trim Micro-Notch™: Menggunakan beberapa lubang dan ruang kecil untuk memecah penurunan tekanan tinggi menjadi serangkaian penurunan yang lebih kecil dan terkelola. Ini secara efektif meminimalkan energi yang menyebabkan kavitasi, erosi, dan kebisingan berlebihan.

    • Trim Diffuser: Menampilkan jalur gaya labirin untuk fluida, secara efektif mengurangi kecepatan dan kebisingan. Ini adalah solusi yang sangat baik untuk aplikasi gas dan uap di mana peredaman kebisingan adalah persyaratan kritis.

  5. Aktuasi Fleksibel: Katup dapat dikonfigurasi dengan berbagai aktuator pneumatik pegas-diafragma (beraksi langsung atau terbalik) untuk memenuhi persyaratan dorong tertentu dan mode fail-safe (gagal-buka atau gagal-tutup). Trim seimbang dari model 536H secara signifikan mengurangi ukuran aktuator yang dibutuhkan untuk aplikasi tertentu.

Aplikasi
  • Stasiun Penurunan Tekanan Tinggi: misalnya, Kontrol Umpan Balik Air di pembangkit listrik atau resirkulasi pompa umpan boiler (BFPT).

  • Pengurangan Tekanan Uap: Saluran uap utama, bypass turbin.

  • Kontrol Proses Kritis: Umpan reaktor, refluks kolom distilasi, dan anti-surge kompresor.

  • Layanan Berat: Aplikasi yang melibatkan kavitasi, kilatan, cairan erosif, atau tingkat kebisingan tinggi.

Ringkasan Keunggulan
  • Keandalan Luar Biasa: Dibuat untuk masa pakai yang lama di lingkungan yang keras, mengurangi biaya perawatan dan waktu henti yang tidak direncanakan.

  • Kinerja Kontrol Unggul: Penyekatan dan stabilitas yang presisi di seluruh rentang kontrol.

  • Keserbagunaan: Berbagai macam trim, bahan, dan aktuator memungkinkan penyesuaian yang tepat untuk aplikasi.

  • Pengurangan Total Biaya Kepemilikan: Desain trim seimbang menurunkan biaya aktuator, sementara teknologi trim canggih memperpanjang umur bagian dalam katup dengan memerangi keausan akibat kavitasi dan erosi.

  • Desain Tahan Masa Depan: Kompatibilitas dengan posisi digital dan sistem manajemen aset mendukung inisiatif Industri 4.0.

Kesimpulannya, Masoneilan 535H dan 536H mewakili desain klasik yang terbukti yang telah berevolusi untuk menggabungkan teknologi modern. Mereka tetap menjadi tolok ukur untuk kinerja dan daya tahan dalam aplikasi katup kontrol layanan berat, memastikan keselamatan, efisiensi, dan keandalan dalam proses industri yang paling kritis di dunia.
