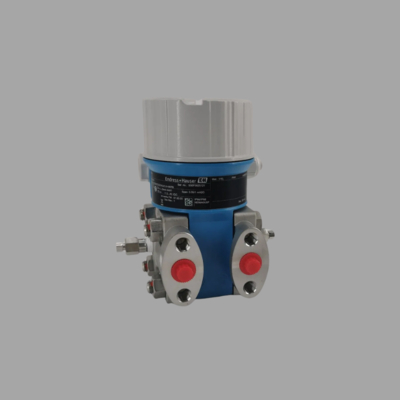

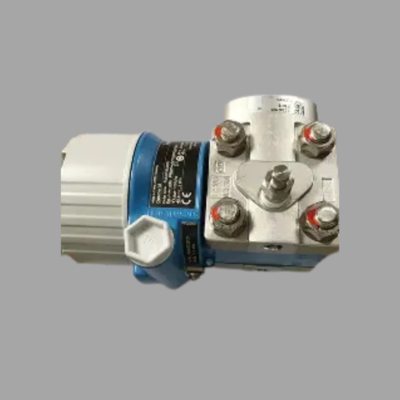

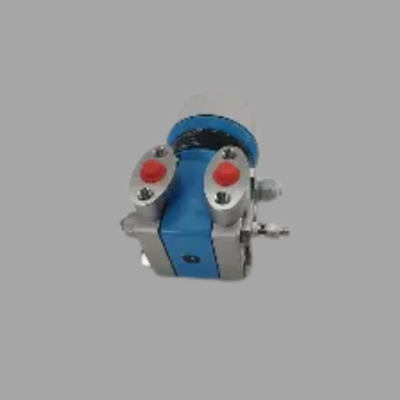

PeraturanEndress+Hauser Cerabar PMD55Badalah pemancar tekanan diferensial canggih yang dirancang untuk aplikasi proses kritis yang membutuhkan akurasi dan keandalan pengukuran yang luar biasa.Sebagai bagian dari portofolio instrumen premium Endress+Hauser, perangkat ini menggabungkan teknologi sensor canggih dengan fungsionalitas cerdas untuk memberikan kinerja superior di lingkungan industri yang menuntut.PMD55B dirancang khusus untuk pengukuran presisi perbedaan tekanan di berbagai aplikasi termasuk pengukuran aliran, deteksi tingkat dalam tangki tertutup, dan pemantauan filter di industri seperti minyak dan gas, pengolahan kimia, pembangkit listrik, dan manufaktur farmasi.
Di jantung Cerabar PMD55B terletak Endress+Hauser terbuktiTeknologi sensor CeracoreSensor canggih ini bekerja pada prinsip piezoresistive,dimana ketegangan yang disebabkan tekanan dalam struktur kristal silikon menyebabkan perubahan yang terukur dalam resistensi listrikSensor terdiri dari diafragma silikon tipis dan fleksibel dengan alat ukur ketegangan terintegrasi yang diatur dalam konfigurasi jembatan Wheatstone.Deformasi yang dihasilkan menciptakan sinyal listrik output proporsionalTeknologi ini memberikan akurasi yang luar biasa, respon dinamis yang sangat baik, dan sensitivitas suhu minimal.kumpulan sensor bebas minyak memastikan stabilitas jangka panjang dan menghilangkan titik kebocoran potensial, sehingga cocok untuk penanganan media agresif dan menjaga integritas pengukuran selama jangka waktu yang lama.
Kinerja pengukuran yang luar biasa:PMD55B memberikan akurasi yang luar biasa, biasanya dalam ± 0,04% dari rentang kalibrasi, dengan opsi untuk presisi yang lebih tinggi.dengan karakteristik drift jangka panjang kurang dari 0Kemampuan pemrosesan sinyalnya yang canggih memastikan pengukuran yang dapat diandalkan bahkan di bawah kondisi yang menantang termasuk perubahan tekanan yang cepat, fluktuasi suhu,dan sifat media proses yang berbeda.
Keamanan Lanjutan dan Sertifikasi:Transmitter dirancang untuk memenuhi persyaratan keamanan yang paling ketat, dengan sertifikasi SIL 2 sesuai dengan standar IEC 61508/61511.Ini memiliki komprehensif built-in self-diagnosis yang terus-menerus memantau kesehatan perangkat dan kondisi prosesKonstruksi yang kokoh mencakup rumah stainless steel yang dilas dan beberapa pilihan diafragma (Hastelloy, tantalum, emas) untuk ketahanan korosi.Perangkat ini memiliki sertifikasi internasional untuk aplikasi di daerah berbahaya (ATEX, IECEx, FM) dan memenuhi rekomendasi NAMUR untuk aplikasi industri proses.
Fungsi dan Diagnosis Cerdas:PMD55B menggabungkan Endress+HauserTeknologi Detak Jantung, menyediakan kemampuan pemantauan dan verifikasi diri yang terus menerus.dan anomali proses seperti penyumbatan jalur impuls atau kebocoranTeknologi ini memungkinkan strategi pemeliharaan prediktif, mengurangi waktu henti, dan memastikan kepatuhan terhadap persyaratan sistem instrumen keselamatan tanpa memerlukan intervensi manual.
Komunikasi dan Integrasi yang Fleksibel:Mendukung semua protokol komunikasi digital utama termasuk 4...20 mA HART, PROFIBUS PA, Foundation Fieldbus, dan MODBUS RS485,PMD55B memastikan integrasi yang mulus ke dalam setiap arsitektur otomatisasiPerangkat ini memiliki layar LCD kontras tinggi yang dapat diputar dengan navigasi menu yang intuitif dan dukungan beberapa bahasa.Konfigurasi dapat dilakukan secara lokal menggunakan tombol magnetik atau dari jarak jauh melalui sistem manajemen aset menggunakan file Deskripsi Perangkat (DD) atau EDDL.
Kemampuan khusus aplikasi:Transmitter menawarkan fungsi khusus untuk berbagai skenario aplikasi. Untuk pengukuran aliran, ia menyediakan ekstraksi akar kuadrat dan kurva karakterisasi yang dapat disesuaikan.Untuk aplikasi tingkat, perangkat ini memiliki built-in density compensation dan algoritma koreksi suhu.dengan kapasitas tekanan statis hingga 400 bar ANSI dan kisaran suhu dari -40 sampai 120 °C suhu proses.
PMD55B menawarkan karakteristik teknis yang mengesankan termasuk kesalahan kinerja total ≤ ± 0,15% dari rentang (termasuk efek suhu, tekanan statis, dan histeresis),waktu respons yang dapat dikonfigurasi dari 100 ms hingga 36 detik, dan rasio perputaran 100:1Perangkat ini mempertahankan akurasi referensi 0,04% di bawah kondisi referensi, dengan perlindungan tekanan berlebihan yang sangat baik hingga 400% dari kisaran kalibrasi.
Kategori | Rincian |
---|---|
Deskripsi Umum | Transmitter tekanan diferensial presisi tinggi yang dirancang untuk aplikasi proses kritis yang membutuhkan akurasi dan keandalan yang luar biasa. Digunakan dalam aliran, tingkat, dan pemantauan filter di seluruh minyak & gas,industri kimia, energi, dan farmasi. |
Teknologi Inti | Teknologi sensor silikon Ceracore (prinsip piezoresistif).Diafragma silikon kristal tunggal dengan Wheatstone bridge strain gauges untuk output listrik yang tepat proporsional dengan tekanan diferensial yang diterapkan. bebas minyak, seluruh pengelasan sensor perakitan untuk stabilitas jangka panjang. |
Kinerja pengukuran | - Keakuratan: ± 0,04% dari rentang (opsi presisi yang lebih tinggi tersedia) - Kesalahan kinerja total: ≤ ± 0,15% (termasuk suhu, tekanan statis, histeresis) - drift jangka panjang: < 0.1% dari URL/tahun- Waktu respons: 100 ms 36 s (dikonfigurasi) - Rasio Turndown: 100:1 |
Keamanan & Sertifikasi | - SIL 2 bersertifikat (IEC 61508/61511) - Diagnosis diri terus menerus - Rumah baja tahan karat yang kuat dengan pilihan bahan diafragma: Hastelloy, tantalum, emas - Persetujuan area berbahaya: ATEX, IECEx,FM-NAMUR-compliant |
Fungsi Cerdas | - Teknologi Detak Jantung (monitor diri & verifikasi) - Deteksi kegagalan sensor / elektronik dan anomali proses (misalnya, penyumbatan jalur impuls, kebocoran) - Dukungan pemeliharaan prediktif |
Komunikasi & Antarmuka | - Protokol: 4...20 mA HART, PROFIBUS PA, Foundation Fieldbus,Modbus RS485- Layar LCD kontras tinggi yang dapat diputar dengan dukungan multibahasa- Konfigurasi lokal melalui tombol magnetik- Konfigurasi jarak jauh melalui file DD/EDDL |
Kemampuan Aplikasi | - Aliran: Ekstraksi akar persegi, kurva karakterisasi yang dapat disesuaikan- Tingkat: Kompensasi kepadatan, koreksi suhu- Kisaran tekanan diferensial yang luas: beberapa mbar hingga 400 bar- Tekanan statis:hingga 400 bar ANSI- suhu proses: -40...+120 °C |
Hal-hal Teknis | - Keakuratan referensi: ± 0,04%- Perlindungan tekanan berlebihan: hingga 400% dari kisaran kalibrasi- Desain kompak, ringan untuk pemasangan fleksibel |
Pemasangan & Pemeliharaan | - Easy installation with multiple mounting options- Minimal maintenance due to oil-free sensor and robust design- Self-diagnostics reduce manual checks- Simplified troubleshooting via diagnostic display |
Kesimpulan | Cerabar PMD55B memberikan terbaik dalam kelas pengukuran tekanan diferensial dengan akurasi yang luar biasa, keandalan, dan keselamatan.dan fleksibilitas komunikasi membuatnya ideal untuk aplikasi proses kritis, memastikan kinerja yang optimal, keselamatan pabrik, dan mengurangi biaya kepemilikan. |
Dirancang untuk pemasangan yang mudah dan perawatan minimal, PMD55B memiliki desain yang kompak dan ringan dengan pilihan pemasangan yang fleksibel.Kemampuan diagnosis dan verifikasi diri terus menerus secara signifikan mengurangi persyaratan pemeliharaan sambil memastikan keandalan pengukuran yang berkelanjutanKetika layanan diperlukan, antarmuka yang intuitif dan informasi diagnostik yang komprehensif menyederhanakan pemecahan masalah dan meminimalkan waktu henti.
Endress+Hauser Cerabar PMD55B mewakili puncak teknologi pengukuran tekanan diferensial, menggabungkan akurasi yang tak tertandingi dengan konstruksi yang kuat dan fungsi yang cerdas.Teknologi sensornya yang canggih, fitur keamanan yang komprehensif,dan kemampuan diagnostik canggih membuatnya menjadi pilihan ideal untuk aplikasi proses yang paling menuntut di mana keandalan pengukuran dan keselamatan pabrik sangat pentingApakah digunakan dalam sistem instrumen keamanan, aplikasi transfer pengawasan, atau loop kontrol proses kritis, PMD55B memberikan kinerja yang luar biasa yang membantu mengoptimalkan proses,memastikan keamanan operasional, dan memaksimalkan ketersediaan pabrik sambil mengurangi total biaya kepemilikan melalui persyaratan pemeliharaan minimal dan stabilitas jangka panjang.
