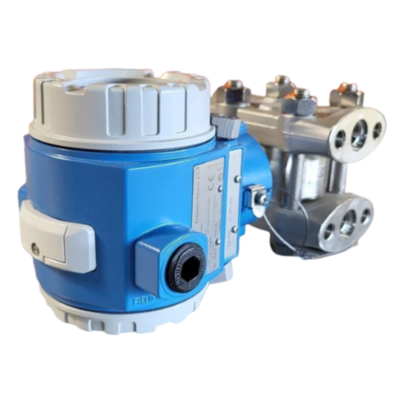

Endress+Hauser Cerabar PMD75: Pemancar Tekanan Diferensial Berkinerja Tinggi
The Endress+Hauser Cerabar PMD75 adalah pemancar tekanan diferensial premium yang dirancang untuk aplikasi kritis yang membutuhkan akurasi, keandalan, dan fungsionalitas canggih yang luar biasa. Ini adalah bagian dari seri Cerabar Endress+Hauser, yang terkenal dengan solusi pengukuran tekanan dan level yang kuat. PMD75 direkayasa untuk menangani proses industri yang menuntut di sektor-sektor seperti minyak dan gas, pemrosesan kimia, pembangkit listrik, dan farmasi, di mana pengukuran tekanan diferensial yang tepat sangat penting untuk keselamatan, efisiensi, dan kepatuhan.
PMD75 menggunakan sensor piezoresistif berbasis silikon(sering disebut sebagai sensor "Ceracore") untuk pengukuran tekanan diferensial presisi tinggi. Sensor ini beroperasi berdasarkan prinsip piezoresistansi, di mana regangan yang diinduksi tekanan pada diafragma kristal silikon mengubah resistansi listriknya. Diafragma adalah bagian dari rangkaian jembatan Wheatstone, yang mengubah tegangan mekanis menjadi sinyal listrik yang sebanding dengan tekanan yang diterapkan. Teknologi ini memastikan drift minimal, stabilitas jangka panjang yang sangat baik, dan ketahanan terhadap kondisi proses yang keras. Sensor diisolasi dari media proses oleh diafragma logam yang dilas (misalnya, Hastelloy, tantalum, atau opsi berlapis emas), sehingga cocok untuk aplikasi korosif, abrasif, atau kemurnian tinggi.
Kategori | Detail |
---|---|
Nama Produk | Endress+Hauser Cerabar PMD75 |
Tipe | Pemancar Tekanan Diferensial Berkinerja Tinggi |
Teknologi Inti | Sensor "Ceracore" piezoresistif berbasis silikon dengan jembatan Wheatstone; diafragma logam yang dilas (opsi Hastelloy, Tantalum, berlapis Emas) |
Prinsip Pengukuran | Efek piezoresistif – regangan pada diafragma silikon mengubah resistansi listrik, diubah menjadi sinyal listrik proporsional |
Akurasi | Hingga ±0,04% dari rentang yang dikalibrasi |
Stabilitas | Pengulangan tinggi, drift minimal, stabilitas jangka panjang |
Sertifikasi Keselamatan | SIL 2 (IEC 61508/61511), ATEX, IECEx, FM, sesuai NAMUR |
Diagnostik | Teknologi Heartbeat (pemantauan diri terus-menerus, pemeliharaan prediktif, deteksi drift, kegagalan elektronik, penyumbatan saluran impuls) |
Protokol Komunikasi | 4–20 mA HART, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485 |
Antarmuka Pengguna | Tampilan LCD yang dapat diputar, tombol tekan magnetik, konfigurasi lokal/jarak jauh yang intuitif |
Desain & Material | Rumah baja tahan karat, bahan tahan korosi, diafragma rata tersedia, opsi segel jarak jauh |
Kondisi Pengoperasian | Suhu proses: -40 hingga 120°C; Tekanan statis: hingga 400 bar |
Fungsi Khusus Aplikasi | - Pengukuran aliran: Ekstraksi akar kuadrat (misalnya, pelat lubang, Venturi) - Pengukuran level: Hidrostatik dengan kompensasi densitas - Pemantauan filter/pompa: Tekanan diferensial di seluruh filter, penukar |
Rasio Turndown | 100:1 |
Aplikasi | Pengukuran aliran, deteksi level tangki tertutup, pengukuran antarmuka, pemantauan filter/pompa, transfer tahanan, loop keselamatan |
Keunggulan Utama | Akurasi tinggi, keselamatan SIL, diagnostik canggih, desain yang kuat, integrasi serbaguna, pengurangan perawatan |
Kesimpulan | Pemancar tekanan diferensial premium yang memberikan akurasi, keselamatan, diagnostik, dan ketahanan terbaik untuk aplikasi industri kritis. |
Akurasi dan Stabilitas Tinggi:
PMD75 menawarkan akurasi hingga ±0,04% dari rentang yang dikalibrasi, dengan pengulangan yang luar biasa dan stabilitas jangka panjang. Algoritma pemrosesan sinyal canggihnya mengkompensasi efek suhu dan tekanan statis, memastikan pengukuran yang andal bahkan dalam kondisi proses yang berfluktuasi.
Keselamatan dan Sertifikasi:
Pemancar ini disertifikasi untuk SIL 2 (Tingkat Integritas Keselamatan) sesuai dengan standar IEC 61508/61511, sehingga cocok untuk sistem instrumentasi keselamatan (SIS). Ia juga memiliki sertifikasi internasional untuk area berbahaya (ATEX, IECEx, FM) dan mematuhi rekomendasi NAMUR.
Diagnostik Lanjutan dan Teknologi Heartbeat:
PMD75 menampilkan Teknologi Heartbeat Endress+Hauser, yang memungkinkan pemantauan diri terus-menerus dan pemeliharaan prediktif. Ini mendeteksi masalah seperti drift sensor, kegagalan elektronik, penyumbatan saluran impuls, dan anomali proses, mengurangi waktu henti dan memastikan keselamatan operasional.
Komunikasi Digital dan Integrasi:
Perangkat ini mendukung beberapa protokol komunikasi, termasuk 4–20 mA HART, PROFIBUS PA, FOUNDATION Fieldbus, dan Modbus RS485, yang memungkinkan integrasi yang mulus ke dalam sistem kontrol modern. Antarmuka intuitifnya dengan tampilan LCD yang dapat diputar dan tombol tekan magnetik menyederhanakan konfigurasi lokal.
Desain yang Kuat dan Fleksibilitas:
Dibangun dengan rumah baja tahan karat dan bahan tahan korosi, PMD75 beroperasi pada suhu ekstrem (-40 hingga 120°C) dan menangani tekanan statis tinggi (hingga 400 bar). Tersedia dengan diafragma rata untuk media kental atau penyumbat dan menawarkan opsi untuk segel jarak jauh untuk aplikasi suhu tinggi.
Kemampuan Khusus Aplikasi:
Pemancar ini mencakup fungsi bawaan untuk perhitungan aliran (misalnya, ekstraksi akar kuadrat untuk pelat lubang), pengukuran level dengan kompensasi densitas, dan pemantauan filter. Rasio turndownnya yang luas (100:1) memastikan fleksibilitas di berbagai rentang proses.
Pengukuran Aliran: Tekanan diferensial di seluruh pelat lubang, tabung venturi, atau nosel aliran.
Pengukuran Level: Deteksi level hidrostatik dalam tangki tertutup, termasuk pengukuran level antarmuka.
Pemantauan Filter dan Pompa: Pemantauan penurunan tekanan di seluruh filter, penukar panas, dan pompa.
Proses Kritis: Sistem keselamatan, transfer tahanan, dan loop kontrol presisi tinggi.
Cerabar PMD75 adalah pemancar tekanan diferensial tingkat atas yang menggabungkan teknologi sensor mutakhir, konstruksi yang kuat, dan fitur cerdas untuk memenuhi kebutuhan aplikasi industri yang paling menuntut. Akurasi tinggi, sertifikasi keselamatan, dan diagnostik canggihnya menjadikannya ideal untuk memastikan keandalan, keselamatan, dan efisiensi proses. Baik digunakan di lingkungan berbahaya, sistem bertekanan tinggi, atau loop keselamatan kritis, PMD75 memberikan kinerja yang tak tertandingi dan mengurangi total biaya kepemilikan melalui perawatan minimal dan stabilitas jangka panjang.
