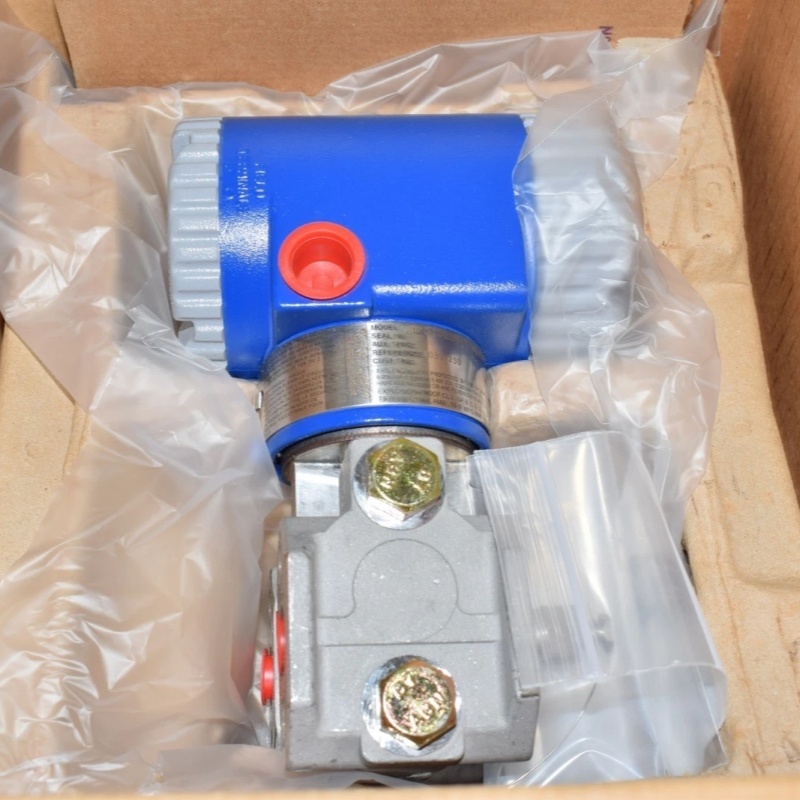

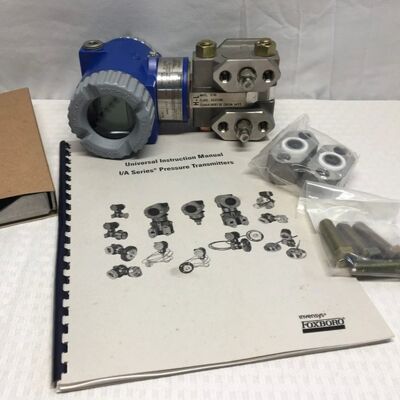

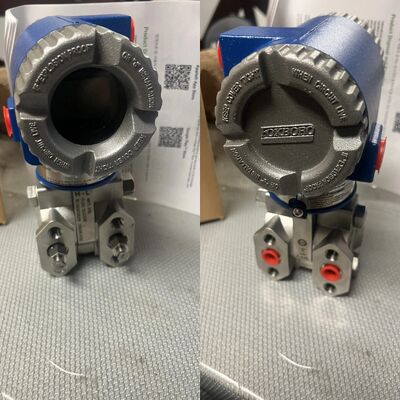

Schneider Foxboro IDP10 Differensial Tekanan Transmitter Smart DP Sensor

Foxboro IDP10 I/A Series elektronik d/p Cell pemancar dirancang untuk tepat, pengukuran tekanan diferensial yang dapat diandalkan dalam kontrol proses dan aplikasi pengukuran aliran.Ini mengubah perbedaan antara dua tekanan (diterapkan pada sisi berlawanan dari silikon strain gauge microsensor) menjadi sinyal output 4 ∼ 20 mA, opsional dengan sinyal digital HART yang ditumpuk untuk konfigurasi dan pemantauan jarak jauh.

IDP10 tersedia dalam berbagai versi struktural (tradisional atau low-profile) dan dapat disediakan dalam konfigurasi yang sesuai untuk output analog sederhana atau output digital cerdas,membuatnya cocok untuk berbagai tugas pengukuran industri dari pengukuran aliran hingga pengukuran tingkat cairan atau kepadatan.

Transmitter ini banyak digunakan di industri termasuk kimia, minyak & gas, air & air limbah, pembangkit listrik,dan setiap fasilitas yang membutuhkan pengukuran tekanan diferensial atau aliran yang akurat dalam kondisi proses yang stabil atau menuntut.

• Silicon strain-gauge microsensor, terbukti dalam ribuan instalasi, memberikan kinerja stabil jangka panjang.
• Output yang dapat dipilih: analog standar 4?? 20 mA atau komunikasi digital HART / FoxCom / FOUNDATION Fieldbus cerdas untuk konfigurasi dan diagnostik jarak jauh.
• Opsi untuk perumahan tradisional atau profil rendah (kompak) untuk memenuhi batasan instalasi yang berbeda.
• Pilihan perumahan tahan lama termasuk aluminium berlapis epoksi atau baja tahan karat 316, keduanya memenuhi standar perlindungan NEMA 4X / IEC IP66 untuk lingkungan yang keras.
• Berbagai bahan sensor yang tersedia: 316L stainless steel, paduan Co-Ni-Cr, Hastelloy (paduan nikel), Monel atau Tantalum untuk mencocokkan berbagai media proses.
• Pilihan pemasangan yang fleksibel termasuk koneksi langsung, pemasangan manifold, atau dengan segel jarak jauh; bracket pemasangan opsional untuk pipa, permukaan, atau pemasangan manifold.
• Perilaku output yang dapat dikonfigurasi: output linier atau akar persegi, tindakan maju atau mundur, peredam yang dapat disesuaikan, up/downscale yang aman dari kegagalan ?? dapat dikonfigurasi melalui antarmuka lokal atau dari jarak jauh.
• Cocok untuk instalasi di atmosfer berbahaya atau eksplosif ‡ versi yang tersedia dengan sertifikat ATEX / IECEx / FM / CSA, dengan opsi segel ganda sesuai dengan ANSI / ISA 12.27.01.

• Jenis pengukuran: Tekanan diferensial
• Teknologi sensor: Silicon strain-gauge microsensor (Cell ′′d/p)
• Sinyal output: 4 ¢ 20 mA analog; opsional digital bertumpuk HART / FoxCom / FOUNDATION Fieldbus (tergantung model)
• Mode output: Skala linear atau akar persegi; tindakan ke depan atau mundur; peredam dan perilaku aman yang dapat dipilih pengguna
• Span (rentang tekanan diferensial): dapat dikonfigurasi sesuai dengan model dan aplikasi.5 ̊30 inH2O) hingga kisaran yang lebih tinggi tergantung pada konektor proses dan versi sensor.
• Nomor tekanan statis: tergantung pada konfigurasi model dan bahan; cocok untuk banyak aplikasi industri termasuk lingkungan tekanan statis tinggi ketika konfigurasi yang tepat dipilih.
• Perumahan & perlindungan: Aluminium berlapis epoxy atau 316 stainless steel housing, dinilai NEMA 4X / IEC IP66, cocok untuk lingkungan industri yang keras.
• Bahan yang dibasahi sensor: 316L stainless steel, paduan Co-Ni-Cr, paduan nikel (Hastelloy), Monel, Tantalum.

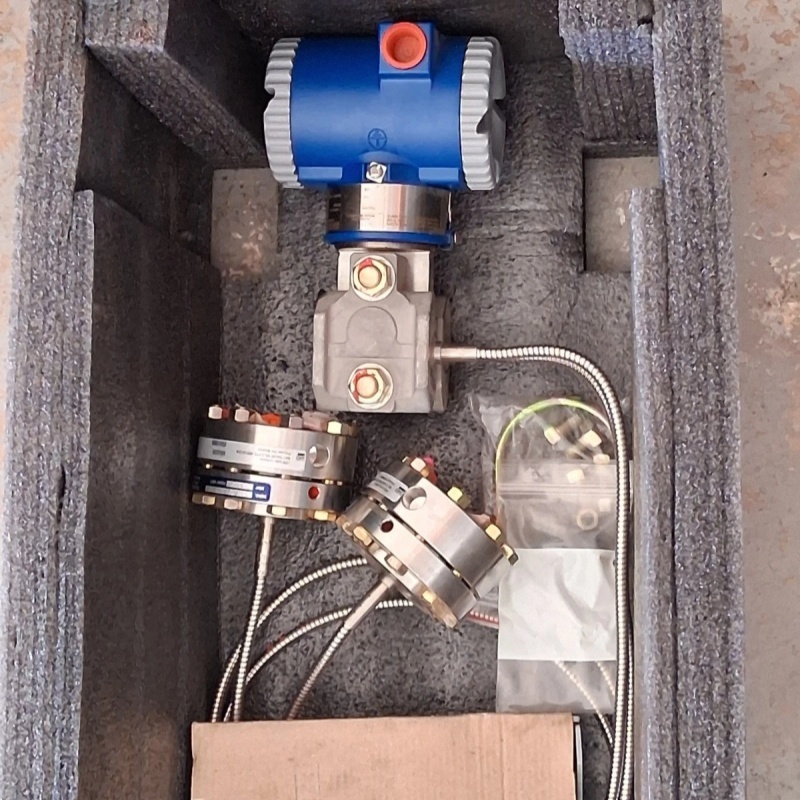

• Opsi pemasangan: pemasangan proses langsung, manifold, pipa atau permukaan menggunakan bracket opsional; konfigurasi remote-seal atau capillary-sealed tersedia untuk suhu tinggi atau layanan korosif.
• Tampilan lokal opsional: Indikator digital LCD dengan konfigurasi tombol tekan dan kalibrasi yang dapat diakses secara lokal jika versi digital dipilih.
• Kesesuaian dan sertifikasi: Tanda CE; versi tersedia yang disertifikasi untuk daerah berbahaya (ATEX, IECEx, FM, CSA), opsi segel ganda per ANSI/ISA 12.27.01-2003.

• Pengukuran aliran melalui perangkat primer seperti pelat lubang, tabung Venturi, nozel aliran, atau elemen aliran lainnya menggunakan tekanan diferensial sebagai dasar
• Pengukuran tingkat cairan dalam wadah tertutup atau bertekanan, tangki, atau sumur menggunakan tekanan diferensial atau melalui konfigurasi remote-seal
• Pengukuran tingkat antarmuka atau pengukuran berbasis kepadatan di tangki proses di mana terdapat cairan dua fase atau berlapis
• Pemantauan aliran atau penurunan tekanan di pipa untuk kontrol proses, transfer custody, pemantauan filter, operasi pompa atau sistem keamanan
• Pemantauan tekanan diferensial industri umum di pabrik kimia, fasilitas minyak dan gas, pembangkit listrik, pabrik pengolahan air, instalasi petrokimia,dan industri proses lainnya yang membutuhkan, deteksi dan kontrol tekanan diferensial yang andal

• Foxboro IDP10S Intelligent Differential Pressure Transmitter (kinerja yang lebih tinggi, rentang jangka panjang dan diagnostik)
• Foxboro IDP05 / IDP100 seri Differensial Pressure Transmitter (untuk rentang tekanan yang berbeda atau kebutuhan aplikasi)
• Transmitter tekanan/tingkat lainnya dan instrumen yang ditawarkan oleh Foxboro / Schneider Electric untuk pengukuran aliran, tingkat, tekanan pengukur atau tekanan absolut
