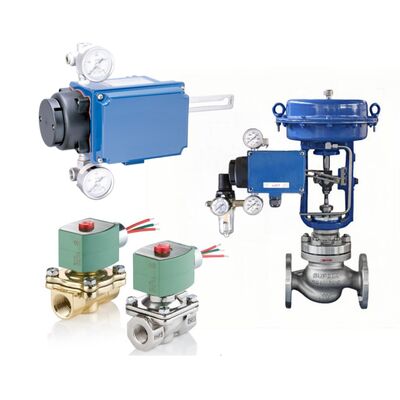

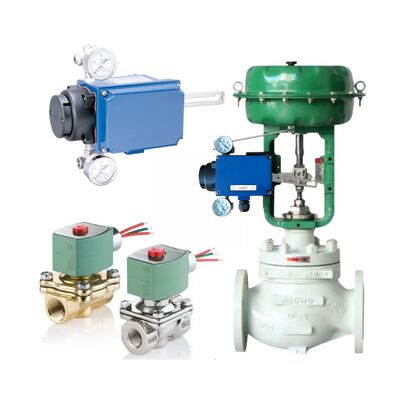

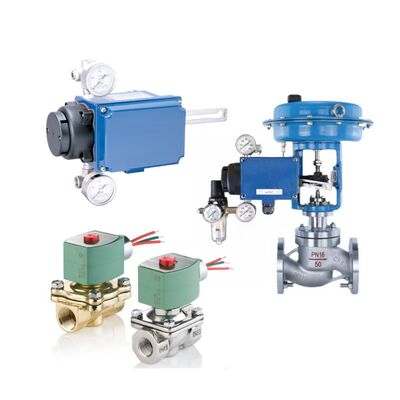

ASCO Solenoid Spool Valves dan Azbil 100 Series Model AVP100 102 Smart Valve Positioner Valve Controller

Azbil's Smart Valve Positioner 100 Series (AVP100/102) adalah perangkat berbasis mikrokontroler yang mengubah sinyal input DC 4-20 mA menjadi output pneumatik untuk mengontrol posisi katup.AVP100 hanya analog, sedangkan AVP102 mengintegrasikan protokol HART6 untuk komunikasi bidirectional.Dirancang untuk aktuator tunggal/dua kali bertindak, memiliki pengaturan otomatis untuk deteksi aktuator dan kalibrasi. posisi termasuk sensor VTD untuk umpan balik, EPM untuk konversi elektro-pneumatik dan pilot relay untuk amplifikasi udara,memastikan kontrol yang tepat dengan diagnostik untuk keandalan dalam pengaturan industri.

• Pengaturan dan Kalibrasi Otomatis: Program yang diaktifkan oleh saklar mendeteksi jenis aktuator dan mengatur nol / rentang; nol / rentang manual melalui obeng.
• Integrasi HART (AVP102): Mendukung komunikasi HART atau perangkat lunak CFS100 untuk konfigurasi, sinyal palsu, dan diagnostik seperti alarm deviasi dan alarm suhu.
• Konfigurasi Kontrol: Pengaturan PARAM untuk ukuran aktuator, histeresis (Ringan / Medium / Berat), parameter PID untuk respon yang dioptimalkan.
• Keamanan dan Keamanan: Posisi yang aman untuk kegagalan kritis, peredam gelombang, perlindungan petir (12 kV/1000 A), perlindungan grounding < 100 Ω.
• Fitur Pemeliharaan: Saklar A/M untuk bypass udara manual (berfungsi tunggal), penyesuaian keseimbangan EPM, diagnosis diri untuk kesalahan RAM/ROM/NVM.
• Blok Diagram: Konversi input, perhitungan PID, driver EPM, pilot relay, umpan balik VTD; pasokan udara 140-700 kPa untuk operasi seimbang.
• Reverse Relay untuk Double-Acting: Terintegrasi untuk output tekanan berlawanan, dengan keseimbangan OUT1 melalui SVP dan OUT2.

Dioptimalkan untuk posisi katup presisi di industri proses yang membutuhkan kinerja yang kuat, seperti kilang minyak bumi dan pembangkit listrik.FisherCocok untuk lokasi berbahaya dengan persetujuan tahan api, mendukung loop kontrol dalam sistem dengan gangguan magnetik atau getaran tinggi.

• Apa yang harus dilakukan jika kesalahan VTD FAULT?Periksa tuas umpan balik dalam sudut ± 20°, konektor VTD, saluran input; hubungi Azbil jika terus berlanjut.
• HI / LO EPM OUT kesalahan?Memverifikasi pasokan udara, input >4 mA, A/M di Auto, bersih nozzle/orifice, sesuaikan keseimbangan EPM, uji dengan input yang bervariasi.
• Kesalahan OVER TEMP?Periksa suhu SVP dan pindah ke area yang lebih dingin.
• Kesalahan LO IIN?Pastikan sinyal masukan setidaknya 3,85 mA.
• ACT ERR kesalahan?Meningkatkan pasokan udara, memverifikasi 1-10 psig, penandatangan menggunakan ValVue, melakukan sinyal nilai.

Telepon/WeChat/WhatsApp:

+8613916209596

Email:Svetama@gbsxj.com

• Booster Relay: Untuk meningkatkan aliran udara di aktuator besar.
• CFS100 Perangkat Lunak Komunikasi Lapangan: Untuk konfigurasi dan diagnostik rinci.
• HART Communicator Model 375: Untuk operasi AVP102.
• Lever ekstensi: Untuk sudut umpan balik lebih dari 20°.
• Adaptor saluran: Untuk koneksi listrik di daerah berbahaya.
