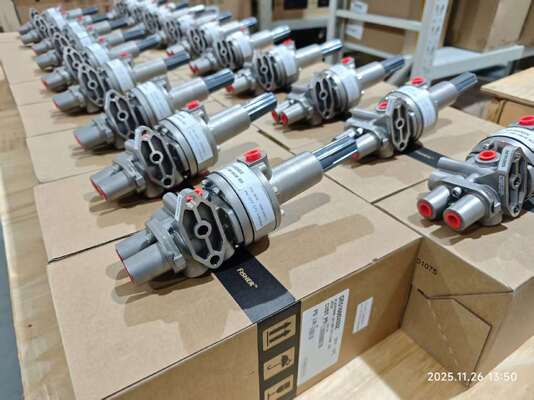

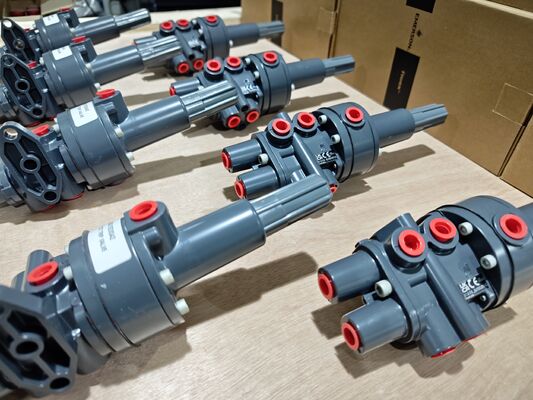

Katup Trip Peka Tekanan Fi-sher 377
Fi-sher 377 adalah katup trip peka tekanan yang dirancang untuk aplikasi kontrol yang memerlukan aktuator atau aksi katup tertentu ketika tekanan suplai turun di bawah titik trip yang ditentukan. Katup ini membantu menjaga keamanan proses dengan menyebabkan aktuator gagal naik, terkunci pada posisi terakhir, atau gagal turun, dan secara otomatis mengatur ulang ketika tekanan suplai pulih.
Tinjauan Produk
Katup trip unit tunggal ini menyederhanakan perpipaan dibandingkan dengan sistem yang menggunakan beberapa katup pengalih. Titik trip dapat disesuaikan, dan desainnya menggunakan area diafragma yang besar dengan sedikit bagian yang bergerak untuk kinerja yang andal dan masa pakai yang lama. Konfigurasi yang tersedia meliputi gagal turun (377D), terkunci pada posisi terakhir (377L), gagal naik (377U), dan opsi gagal tutup putar (377CW / 377CCW). Katup ini dapat dipasang pada manifold, yoke, atau braket dan kompatibel dengan berbagai aktuator piston Fi-sher.
Spesifikasi Teknis
| Spesifikasi |
Detail |
| Tipe |
Katup trip peka tekanan |
| Konfigurasi yang Tersedia |
377D (gagal turun), 377L (terkunci posisi terakhir), 377U (gagal naik), 377CW / 377CCW (gagal tutup putar) |
| Tekanan Suplai |
Maksimum 10,3 bar (150 psig); Minimum 3,8 bar (55 psig) |
| Titik Trip |
Dapat disesuaikan dari 2,8 bar (40 psig) hingga 72% dari tekanan suplai |
| Atur Ulang |
12,5% hingga 33% di atas titik trip yang disesuaikan |
| Koneksi Bodi |
1/4 NPT internal |
| Rentang Suhu |
Nitrile: -40 hingga 82°C (-40 hingga 180°F); Fluorocarbon: -18 hingga 104°C (0 hingga 220°F) |
| Bahan Rumah |
Aluminium atau baja tahan karat |
| Berat Perkiraan |
Aluminium: 0,95 kg; Baja tahan karat: 2,31 kg |
| Area Berbahaya |
Sesuai ATEX / CUTR; Mampu SIL 3 (377 SST) |
Industri Aplikasi
Digunakan dalam sistem kontrol proses di industri minyak dan gas, kimia, pembangkit listrik, dan industri lain di mana aksi aktuator gagal aman yang andal diperlukan saat pasokan udara instrumen hilang.
Masalah Umum
Pengguna mungkin menghadapi tantangan dengan pengaturan titik trip yang tidak tepat, perpipaan mode gagal yang salah, atau ukuran tangki volume untuk konfigurasi tertentu. Titik trip yang dapat disesuaikan dan mode gagal yang dapat diubah membantu mengatasi masalah ini ketika diterapkan dengan benar.
Model Pengganti
Berfungsi sebagai pengganti langsung atau peningkatan fungsional untuk katup trip Fi-sher sebelumnya atau perangkat trip peka tekanan yang setara dalam sirkuit perlindungan aktuator.
Mengapa Membeli Dari Kami
Kami memasok produk Fi-sher (Emerson) asli dan menawarkan dukungan praktis untuk pemilihan konfigurasi yang benar berdasarkan kebutuhan aktuator dan proses.
Waktu Stok & Pengiriman
Waktu produksi dan pengiriman tipikal adalah 6-8 minggu.
Formulir RFQ
Harap berikan tipe aktuator, mode gagal yang diinginkan, rentang tekanan suplai, preferensi material, dan kuantitas untuk kutipan yang disesuaikan.
