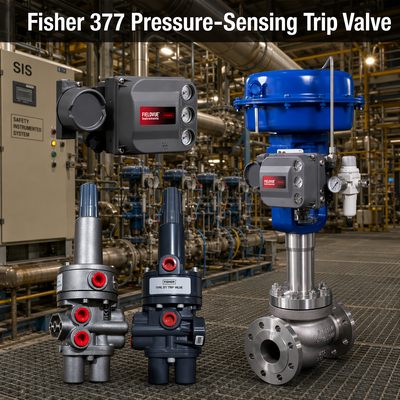

Katup Trip Seri Fi-sher 377
Katup trip pengindera tekanan Fi-sher 377 memberikan aksi pengaman otomatis untuk aktuator pneumatik ketika tekanan suplai udara instrumen turun di bawah tingkat yang telah ditentukan. Setelah tekanan suplai pulih, unit akan mengatur ulang secara otomatis untuk memulihkan kontrol normal.
Tinjauan Produk
Satu katup trip 377 dapat melakukan fungsi yang sebelumnya memerlukan beberapa katup pengalih, mengurangi kompleksitas dan suku cadang. Mode kegagalan (naik, turun, atau terkunci pada posisi terakhir) dapat dipilih dengan perubahan perpipaan kecil. Desainnya menekankan diafragma besar, bagian yang bergerak minimal, dan konstruksi yang tahan lama dalam aluminium atau baja tahan karat. Cocok untuk digunakan dengan aktuator piston Fi-sher 480, 585C, 685, 1061 dan sejenisnya, dengan opsi pemasangan untuk manifold, yoke, atau braket.
Spesifikasi Teknis
| Spesifikasi |
Detail |
| Produk |
Katup Trip Pengindera Tekanan Fi-sher 377 |
| Mode Kegagalan |
Turun saat gagal (377D), Terkunci pada posisi terakhir (377L), Naik saat gagal (377U), Tutup searah jarum jam/berlawanan arah jarum jam (377CW/CCW) |
| Tekanan Suplai Maksimum |
10,3 bar (150 psig) |
| Tekanan Suplai Minimum |
3,8 bar (55 psig) |
| Rentang Titik Trip |
2,8 bar (40 psig) minimum hingga 72% dari suplai |
| Koneksi |
1/4 NPT |
| Kemampuan Suhu |
Segel Nitril -40 hingga 82°C; Segel Fluorokarbon -18 hingga 104°C |
| Bahan |
Rumah: Aluminium atau SST; Diafragma/O-ring: Nitril atau Fluorokarbon |
| Sertifikasi |
ATEX, CUTR; Versi yang mampu SIL 3 tersedia |
| Berat |
Perkiraan. 0,95 kg (aluminium) / 2,31 kg (SST) |
Industri Aplikasi
Diterapkan di pabrik proses yang memerlukan perlindungan aktuator yang andal, termasuk penyulingan, petrokimia, tenaga listrik, dan sistem kontrol industri umum yang bergantung pada udara instrumen.
Masalah Umum
Masalah umum termasuk pemilihan tangki volume yang salah untuk mode gagal naik/turun atau ketidaksesuaian antara pengaturan trip dan tekanan sistem. Konfigurasi yang tepat dan titik trip unit yang dapat disesuaikan membantu menyelesaikannya selama instalasi dan komisioning.
Model Pengganti
Kompatibel sebagai pengganti katup trip Fi-sher lainnya atau perangkat perlindungan pengindera tekanan serupa dalam sistem aktuator yang ada.
Mengapa Membeli Dari Kami
Kami berfokus pada instrumentasi Em-erson Fi-sher asli dan memberikan bantuan yang berpengetahuan untuk pemilihan katup trip dan pencocokan aplikasi.
Waktu Stok & Pengiriman
Waktu tunggu standar adalah 6-8 minggu.
Formulir RFQ
Kirimkan tindakan kegagalan yang Anda butuhkan, model aktuator, tekanan operasi, kondisi suhu, dan kebutuhan material untuk penawaran terperinci.
