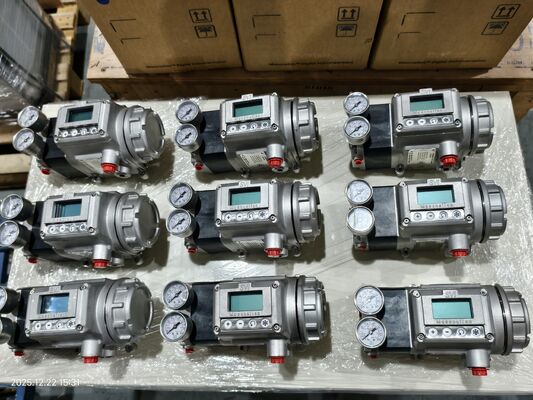

Masoneilan SVI3 adalah positioner katup digital generasi ketiga dari Baker Hughes, yang dirancang untuk kontrol katup kontrol pneumatik aksi tunggal yang akurat dan responsif. Konfigurasi spesifik SVI3-21121212 termasuk dalam seri ini dan memanfaatkan algoritma kontrol canggih bersama dengan teknologi penginderaan posisi magnetik tanpa kontak.
Ikhtisar Produk
Pengontrol katup digital ini menerima sinyal setpoint 4-20 mA dan menggunakan sensor magnetik efek Hall tanpa kontak untuk mengukur posisi katup. Ini mendukung komunikasi HART 7 untuk konfigurasi dan diagnostik jarak jauh. Fitur utama termasuk pengaturan dan kalibrasi SmartCal satu tombol, tampilan LCD grafis lokal opsional dengan tombol tekan yang cocok untuk area berbahaya, dan diagnostik katup online canggih. Desainnya menawarkan konsumsi udara kondisi tunak yang berkurang dibandingkan dengan positioner konvensional sambil mempertahankan kapasitas pengiriman udara yang tinggi. Ini cocok untuk katup linier dan putar dan dibangun untuk pemasangan di dalam atau di luar ruangan di lingkungan industri.
Spesifikasi Teknis
| Spesifikasi |
Detail |
| Seri Model |
SVI3 (Generasi ke-3) |
| Konfigurasi Spesifik |
SVI3-21121212 |
| Tipe |
Positioner / pengontrol katup digital HART |
| Sinyal Masukan |
4-20 mA (ditenagai loop) |
| Komunikasi |
HART 7 |
| Penginderaan Posisi |
Magnetik tanpa kontak (Efek Hall) |
| Kemampuan Perjalanan Linier |
0,25" hingga 8" (6,4 hingga 200 mm) |
| Kemampuan Perjalanan Putar |
118° hingga 140° |
| Akurasi |
±0,5% rentang penuh (tipikal) |
| Histeresis + Deadband |
±0,3% rentang penuh |
| Pengulangan |
±0,3% rentang penuh |
| Suhu Operasi |
-55°C hingga +85°C (opsi perpanjangan); standar -40°C hingga +85°C |
| Tekanan Pasokan |
1,4 hingga 8,3 bar (20 hingga 120 psi) |
| Pengiriman Udara |
410 SLPM @ 30 psi |
| Aksi Pneumatik |
Aksi tunggal, aman saat gagal |
| Perlindungan Rumah |
IP66 / NEMA 4X |
| Bahan Rumah |
Aluminium bebas tembaga (opsi 316SS) |
| Sertifikasi |
Mampu SIL3; persetujuan area berbahaya ATEX, IECEx, AS, Kanada |
Industri Aplikasi
Digunakan dalam industri minyak dan gas, pemrosesan kimia, pembangkit listrik, penyulingan, dan industri proses umum untuk pemosisian presisi katup kontrol pneumatik aksi tunggal dalam layanan berkelanjutan dan menuntut.
Masalah Umum
Pengguna positioner lama sering menghadapi waktu komisioning yang lama, konsumsi udara yang lebih tinggi, wawasan diagnostik yang terbatas, atau keausan sensor. SVI3 mengatasi hal ini melalui pengaturan satu tombol SmartCal, penggunaan udara kondisi tunak yang lebih rendah, penginderaan tanpa kontak, dan diagnostik online canggih dengan kemampuan penyimpanan data.
Model Pengganti
Berfungsi sebagai peningkatan modern atau pengganti untuk positioner seri Masoneilan SVI sebelumnya (seperti SVI II AP atau SVi1000) dan positioner digital atau analog aksi tunggal lainnya yang memerlukan komunikasi HART dan diagnostik yang ditingkatkan.
Mengapa Membeli Dari Kami
Kami memasok pengontrol katup digital Masoneilan (Baker Hughes) asli dan menawarkan dukungan praktis untuk pemilihan konfigurasi yang benar dan pencocokan aplikasi proses.
Stok & Waktu Pengiriman
Waktu produksi dan pengiriman tipikal adalah 6-8 minggu.
Formulir RFQ
Harap berikan detail tentang jenis katup (linier atau putar), spesifikasi aktuator, tingkat diagnostik yang diperlukan, preferensi tampilan, kebutuhan sertifikasi area berbahaya, dan kuantitas untuk kutipan yang disesuaikan.
