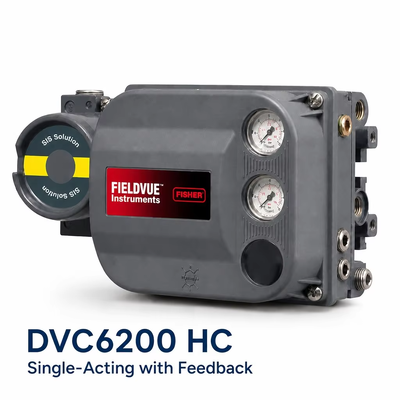

DVC6200 HC Digital Valve Controlleradalah pengontrol katup digital yang dirancang untukposisi katup kontrol pneumatikdigunakan dalam aplikasi proses industri.Sinyal kontrol DC 4×20 mAke dalam sinyal output pneumatik dan mendukungKomunikasi HART 5 atau HART 7untuk konfigurasi, status operasi dan informasi diagnostik.
PeraturanTingkat instrumen HC (HART Communicating)menyediakan komunikasi digital dan fungsi pemantauan status katup, membuatnya cocok untuk aplikasi yang membutuhkan posisi katup yang dapat diandalkan dan konfigurasi lapangan yang nyaman.
Fitur Utama
- Sinyal masukan DC 4 ′20 mA, dengan rentang terbagi tersedia
- Hubungan HART 5 / HART 7
- Tingkat instrumen HART Communicating (HC)
- Umpan balik posisi tanpa hubungan, tanpa kontak
- Kekuatan pneumatikuntuk kontrol aktuator
- Dukunganberaksi tunggal langsung, beraksi tunggal mundur dan beraksi gandakonfigurasi
- Cocok untukklep kontrol linear batang geser
- Cocok untukklep kontrol putaran seperempat putaran
- Pemantauan status katup digital dan peringatan diagnostik
- Desain pneumatik dua tahap untuk respon cepat terhadap perubahan titik pengaturan yang besar dan respon yang tepat terhadap perubahan kecil
- Ramped cutoff membantu memberikan transisi yang mulus dari operasi throttling untuk shutdown
- Konstruksi modular memungkinkan komponen yang dipilih untuk dilayani tanpa menghapus kabel lapangan dan tabung pneumatik
- Kompatibel dengan yang berlakuStandar pemasangan IEC, VDI/VDE dan NAMUR

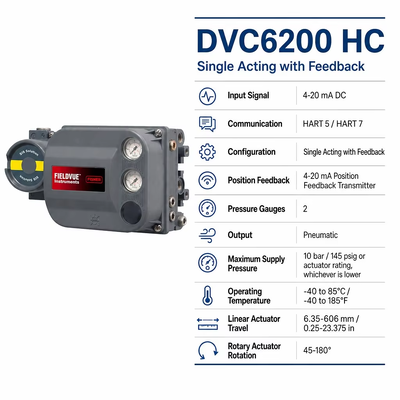

Spesifikasi Teknis
| Spesifikasi |
DVC6200 HC |
| Jenis Produk |
Pengontrol katup digital / posisi katup digital |
| Tingkat Instrumen |
Komunikasi HART (HC) |
| Sinyal Masuk |
4 ̊20 mA DC |
| Komunikasi |
HART 5 / HART 7 |
| Output |
Pneumatik |
| Tindakan |
Single-acting langsung / Single-acting Reverse / Double-acting |
| Arus kontrol minimum |
4.0 mA |
| Tegangan Maksimal |
30 V DC |
| Tekanan suplai maksimum |
10.0 bar / 145 psig atau nilai aktuator, mana yang lebih rendah |
| Jangka waktu output minimum |
0.4 bar / 6 psig |
| Jangka waktu output maksimum |
9.5 bar / 140 psig |
| Medium Pasokan |
Udara bersih, kering, tidak korosif atau gas alam |
| Suhu operasi |
-40 sampai 85°C / -40 sampai 185°F |
| Opsi Suhu Ekstrim |
-52 sampai 85°C / -62 sampai 185°F |
| Perjalanan aktuator linier |
60,35 ′′ 606 mm / 0,25 ′′ 23,375 in |
| Rotasi Aktuator Rotary |
45° ≈ 180° |
| Sambungan Pneumatik |
1/4 NPT wanita |
| Koneksi Listrik |
1/2 NPT wanita atau M20 |
| Rekomendasi Tubing |
3/8 in. |
| Pengangkutan |
IP66 untuk konfigurasi yang berlaku |
| Perumahan |
Aluminium standar / Baja tahan karat opsional |
Aplikasi
DVC6200 HC cocok untukkontrol proses industri, termasukminyak dan gas, petrokimia, pengolahan kimia, pembangkit listrik, pengolahan air dan air limbah, penyulingan dan otomatisasi proses umum.

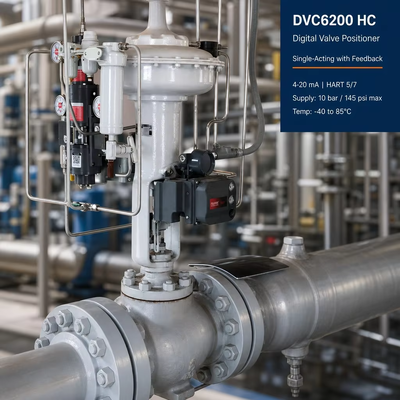

Aplikasi khas termasuk posisi katup kontrol pneumatik untukkontrol aliran, tekanan, suhu dan tingkat, serta otomatisasi katup linier dan putar.
Dukungan Konfigurasi & Kompatibilitas
Kontroler dapat dikonfigurasi untuk aplikasi aktuator dan katup yang berbeda.Pengukur tekanan, pengatur filter integral, relay low-bleed, konstruksi suhu ekstrim, pemasangan jarak jauh, casing baja tahan karat, pemancar posisi 4?? 20 mA dan switch batas, tergantung pada konfigurasi yang dipilih.
Silahkan berikan model katup, model aktuator, jumlah yang diperlukan, informasi nama pelat atau foto produk saat meminta penawaran.Kami dapat membantu memverifikasi konfigurasi DVC6200 HC yang tepat dan memberikan harga dan ketersediaan.
Informasi yang Dibutuhkan untuk Kutipan
Model produk:DVC6200 HC
Jumlah:Satuan yang dibutuhkan
Klep:Jenis / Model / Ukuran
Akkuator:Tipe / Model / Tekanan Pasokan
Komunikasi:HART 5 / HART 7
Pilihan:Gauges / Filter Regulator / Posisi Transmitter / Limit Switch / Remote Mount, jika diperlukan
Aplikasi & Kondisi Operasi:Medium / Suhu / Tekanan Pasokan
Tujuan:Negara / Pelabuhan
Tidak yakin tentang konfigurasi? Kirimkan foto nama produk atau foto katup / aktuator. Tim teknis kami dapat membantu memverifikasi konfigurasi yang sesuai sebelum kutipan.
