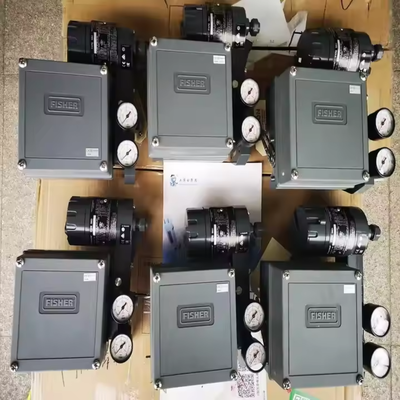

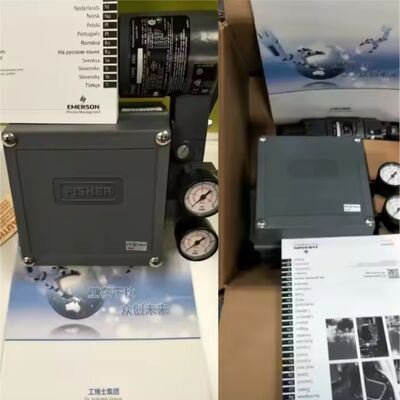

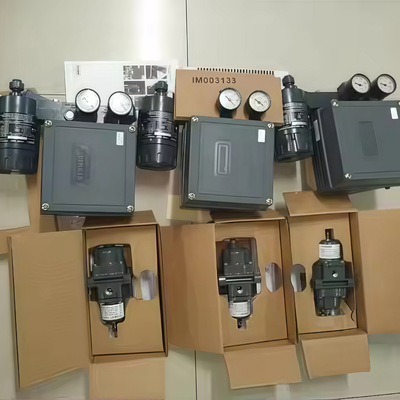

3582i Positioner Elektro-Pneumatik 4-20mA untuk Aktuator Pneumatik Linear Single-Acting di Baja Rinsing

Ikhtisar Produk

3582i adalah positioner katup elektro-pneumatik yang dibuat untuk rakitan katup kontrol aktuator diafragma, batang geser. Ini terdiri dari konverter elektro-pneumatik 582i yang dipasang pada positioner katup pneumatik 3582. Konverter menerima sinyal input arus DC dan menghasilkan output pneumatik proporsional melalui pengaturan nozzle/flapper. Output ini kemudian memberi makan positioner pneumatik, menghilangkan kebutuhan akan transduser yang dipasang secara terpisah.

Instrumen ini memberikan posisi batang katup yang akurat sebanding dengan sinyal input arus DC. Ini adalah desain yang terbukti di lapangan yang dikenal karena respons cepat dan kemampuannya untuk menahan getaran yang ditemukan di sebagian besar lingkungan pabrik. Konsumsi udara steady-state yang rendah berkontribusi pada operasi yang efisien.

Penyesuaian nol dan rentang dapat diakses dengan penutup dilepas, menggunakan obeng dan kunci pas. Unit dapat dialihkan antara aksi langsung dan terbalik melalui penyesuaian sederhana. Perubahan tekanan suplai dan beban katup memiliki efek minimal pada operasi positioner. Bahan casing, komponen, dan gasket dipilih untuk menahan lingkungan yang keras, dan udara bleed positioner membersihkan bagian internal untuk perlindungan tambahan.

Spesifikasi Teknis

Industri Aplikasi

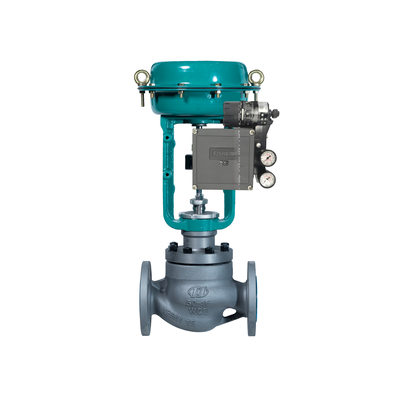

3582i digunakan dengan rakitan katup kontrol aktuator diafragma, batang geser di industri proses. Ini menangani aplikasi kontrol aliran, tekanan, suhu, dan level. Rentang nol dan rentang yang dapat disesuaikan memungkinkan penggunaan semua sinyal input standar, termasuk rentang terpisah. Karena unit dari satu keluarga positioner mencakup berbagai aplikasi kontrol, persyaratan inventaris suku cadang dasar disederhanakan.

Masalah Umum

• Positioner tidak merespons sinyal input: Periksa tekanan suplai dan koneksi pneumatik. Pastikan rakitan nozzle/flapper tidak tersumbat dan relay berfungsi.

• Posisi batang katup tidak sesuai dengan sinyal input: Periksa kalibrasi nol dan rentang. Pastikan posisi cam sesuai dengan perjalanan dan aksi aktuator.

• Operasi atau osilasi yang tidak menentu: Periksa kebocoran udara pada selang dan fitting. Periksa gesekan berlebihan pada packing katup atau aktuator.

• Fluktuasi tekanan suplai memengaruhi posisi: Konfirmasikan tekanan suplai stabil dan dalam rentang yang direkomendasikan. 3582i dirancang untuk meminimalkan efek perubahan tekanan suplai, tetapi fluktuasi ekstrem masih dapat menyebabkan masalah.

• Model Pengganti

3582i adalah desain positioner pneumatik lama. Untuk instalasi baru yang memerlukan komunikasi digital dan diagnostik, pengontrol katup digital DVC6200 atau DVC2000 adalah padanan modern dari lini produk yang sama. Konverter 582i dapat dipasang di lapangan pada positioner pneumatik 3582 yang ada untuk meningkatkannya ke konfigurasi 3582i, meskipun ini mungkin memerlukan perubahan pemasangan positioner dan rentang sinyal input. Untuk alternatif lintas vendor, verifikasi kompatibilitas pemasangan aktuator, rentang perjalanan, dan sinyal input sebelum memesan.
