Masoneilan SVI II Smart Digital Valve Positioner HART 4-20mA Auto Tune untuk Aktuator Pneumatik

Ringkasan Produk

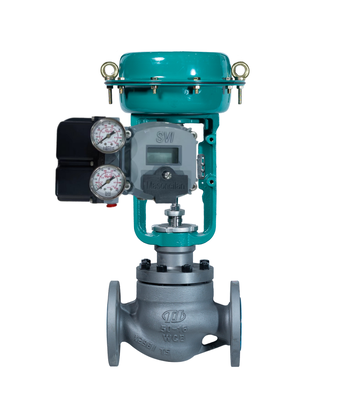

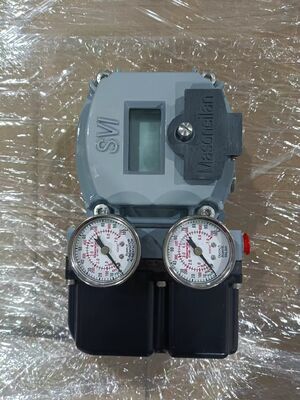

Masoneilan SVI II adalah posisi katup digital mikroprosesor 32 bit dengan antarmuka lokal yang mengontrol aktuator pneumatik menggunakan sinyal kontrol 4-20mA dua kawat.Ini menawarkan komunikasi dua arah menggunakan protokol HART, mendukung HART 5 atau 7 lebih dari 4-20mA. Desain universal memungkinkan mudah retrofit sebagai pengganti posisi analog yang ada pada aktuator pneumatik Masoneilan atau non-Masoneilan,baik berfungsi tunggal atau berfungsi ganda.

Teknologi penginderaan posisi non-kontak membaca melalui rumah tidak ada bagian bergerak mekanis memasuki rongga rumah utama, memperpanjang umur layanan.LCD dan tombol tekan dapat dioperasikan di semua lingkungan berbahaya bersertifikatSatu desain cocok untuk aplikasi rotary dan linear, jarak jauh atau lokal.

Spesifikasi Teknis

Industri Aplikasi

Masoneilan SVI II digunakan dalam pembangkit listrik, penyulingan, petrokimia, minyak dan gas pertengahan, dan minyak dan gas hulu.Menara pendingin, bangunan reaktor, bangunan turbin, generator uap pemulihan panas, keseimbangan pabrik, destilasi, reformasi pengolahan air, retakan, pencampuran sekunder, pemadam dan fraksi,kompresi gas muatan, pemisahan, operasi integritas pipa, dehidrasi, pendinginan, penyulingan, pemuatan dan pengiriman, regasifikasi, dan kompresi.

Masalah Umum

• Autotune tidak selesai: gesekan yang diukur lebih dari 30% dari kekuatan pegas atau katup terlihat melompat di sekitar titik pengaturan.atau lanjutkan untuk menyesuaikan secara manual memastikan Integral Gain (I) ditetapkan minimal 100. Autotune mungkin gagal jika katup terlalu lambat.

• Osilasi Posisi ️ Cepat: positioner gain (P) set tinggi. posisi overshoots dengan lebih dari 20% dari langkah dan berosilasi lebih dari dua kali. mengurangi gain (P) dan (Padj) dengan 50% peningkatan sampai berosilasi berhenti.Jika penguat eksternal disetel secara agresif, sesuaikan bypass booster ke putaran 1 1/4 " dari posisi tertutup dari penyesuaian bypass.

• Osilasi Posisi: Peningkatan posisi (P) diatur rendah. Meningkatkan keuntungan (P) dan (Padj) dengan kenaikan 5% sampai osilasi telah berkurang. Mengurangi keuntungan integral (I) dengan 25% sampai posisi adalah garis datar.Jika osilasi adalah gelombang persegi, meningkatkan integral sebesar 25% sampai menjadi garis datar.

• Ketegangan katup lebih dari 25% dari rentang pegas: Memverifikasi menggunakan Tren ValVue bahwa osilasi menyerupai pola gelombang persegi. Tingkatkan integral Gain (I) sebesar 25% sampai osilasi membentang ke garis datar.Atur parameter DeadZone ke 0.25%.

• Umpan balik yang longgar: Untuk pemasangan berputar, magnet berputar dengan menggunakan tangan. Untuk bracket bergantian, turnbuckle, ujung batang, dan lengan lepas tidak terkunci.

• SelfCheckError (Gagal perangkat keras): Hapus daya pada perangkat selama dua menit dan mulai kembali. Hapus alarm dengan menggunakan ValVue atau HART Host. Jika kegagalan terus berlanjut, ganti seluruh perangkat atau modul elektronik.

• SoftwareError (Gagal Hardware): Hapus daya pada perangkat selama dua menit dan mulai kembali. Hapus alarm dengan menggunakan ValVue atau HART Host. Jika kegagalan terus berlanjut, ganti seluruh perangkat atau modul elektronik.

• Hentikan Kesalahan gagal setelah kalibrasi: Gangguan ini biasanya terjadi ketika fungsi Find STOPS yang wajib tidak dilakukan selama kalibrasi standar.Kalibrasi ulang dan pastikan Find STOPS dijalankan.

• Positioner tidak menyala dengan 4-20 mA: Periksa untuk tegangan yang tidak cukup.

Model Pengganti

Masoneilan SVI3 AP adalah posisi katup digital generasi berikutnya dari lini produk yang sama.Ini dilengkapi dengan bracket pemasangan stainless steel untuk setiap kombinasi katup/actuator dan sepenuhnya kompatibel ke belakang dengan bracket SVI II AP dan SVI1000Untuk alternatif cross-vendor, verifikasi pemasangan aktuator, jarak perjalanan, dan protokol komunikasi sebelum memesan.
