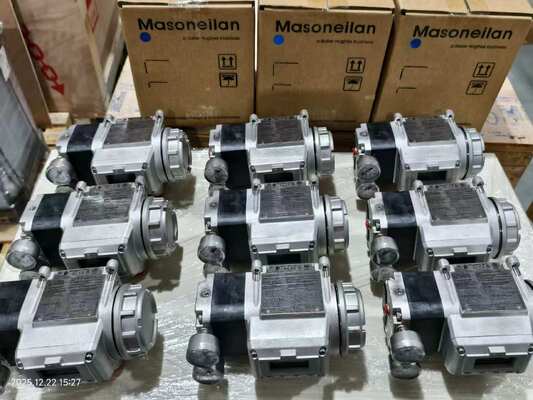

Masoneilan SVI3 Digital Valve Positioner HART 7 4-20mA untuk Katup Pneumatik

Ikhtisar Produk

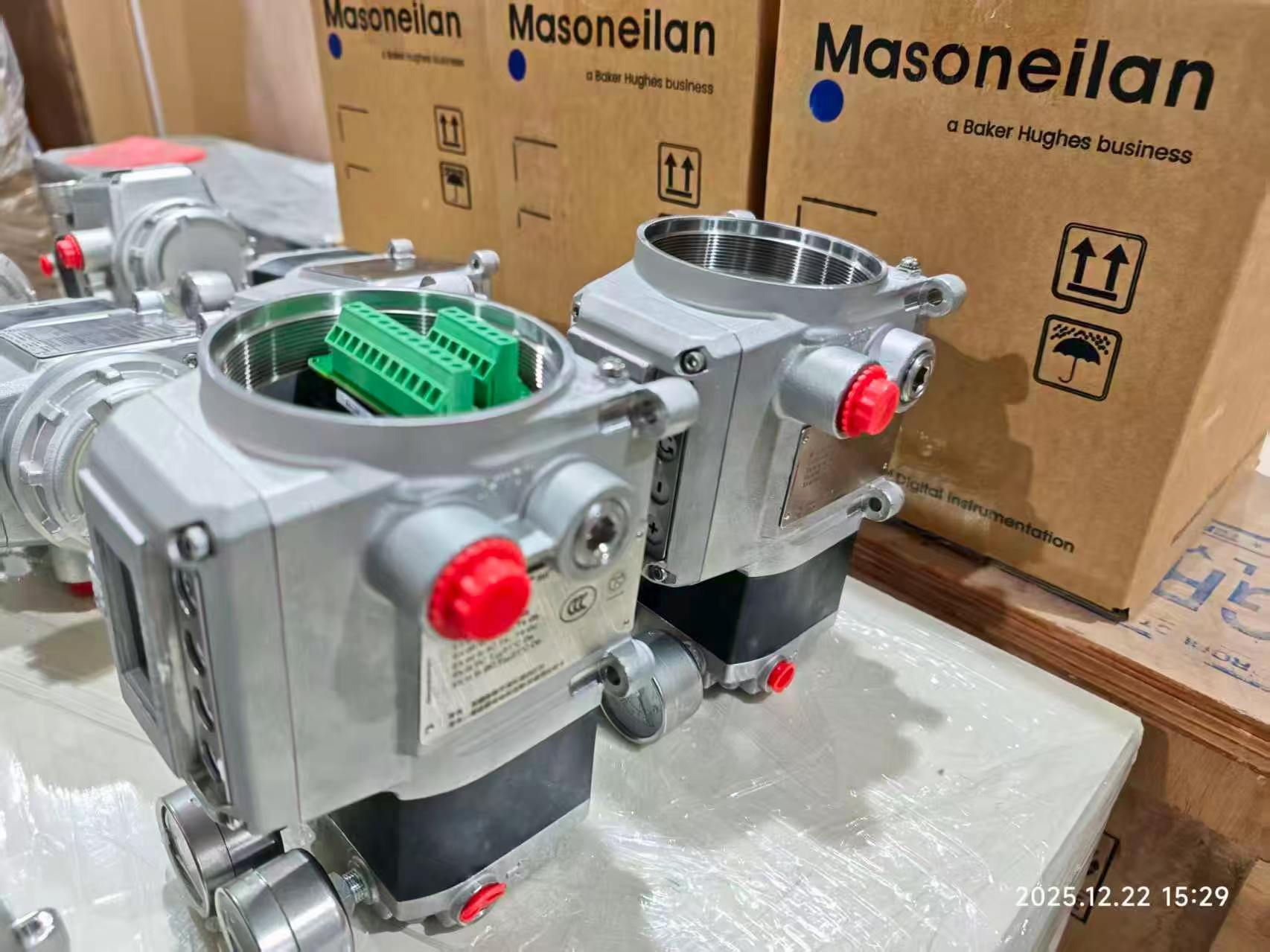

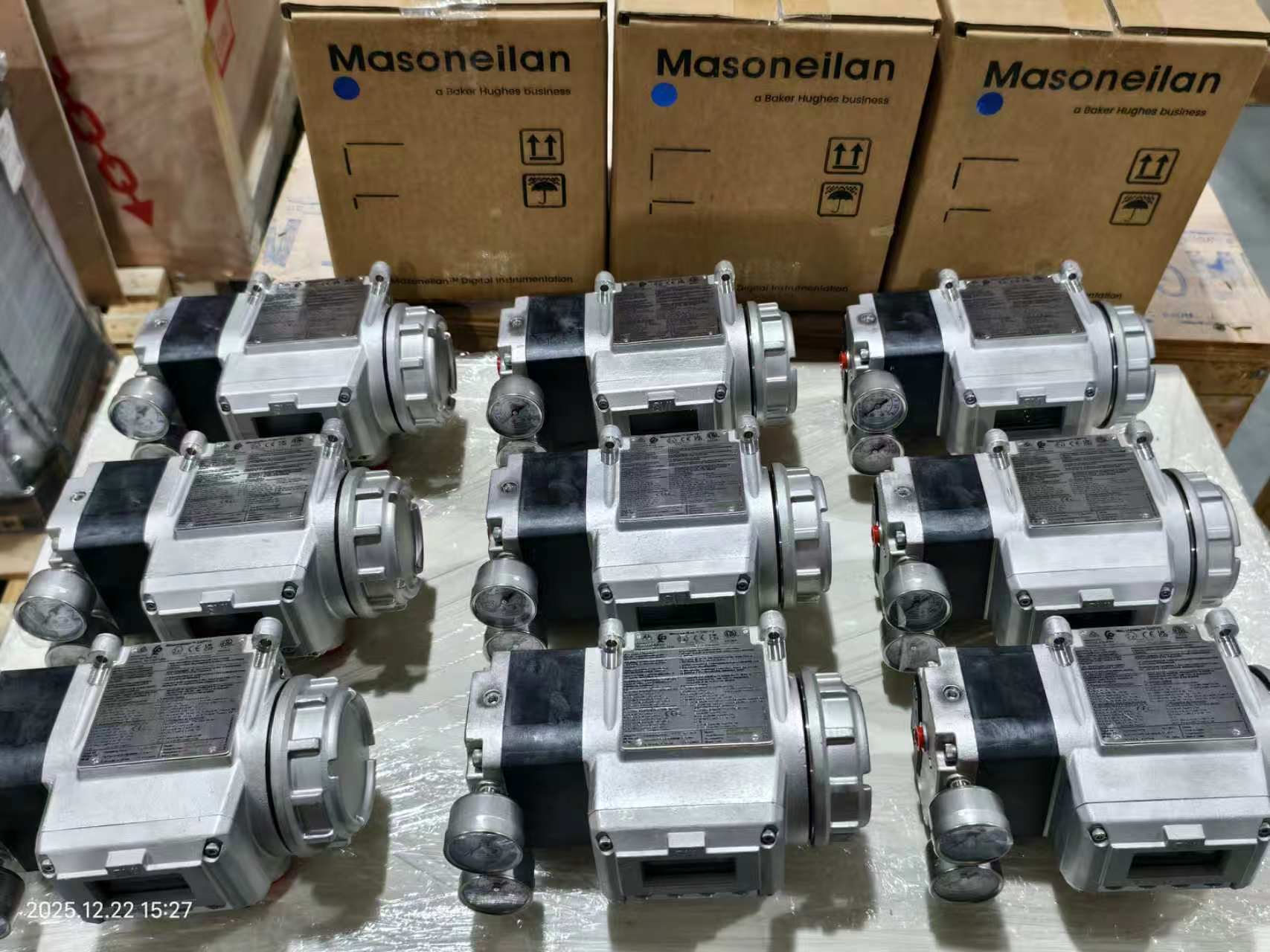

Masoneilan SVI3 adalah pemosisian katup digital generasi ketiga dari Baker Hughes. Alat ini mengontrol aktuator pneumatik menggunakan sinyal kontrol 4-20mA dua kabel dengan komunikasi HART 7. Dibangun di atas lebih dari 20 tahun teknologi penginderaan posisi katup yang terbukti di lapangan, alat ini menggunakan algoritma kontrol dan diagnostik canggih bersama dengan penginderaan posisi tanpa kontak untuk memberikan kinerja pemosisian yang akurat, responsif, dan andal.

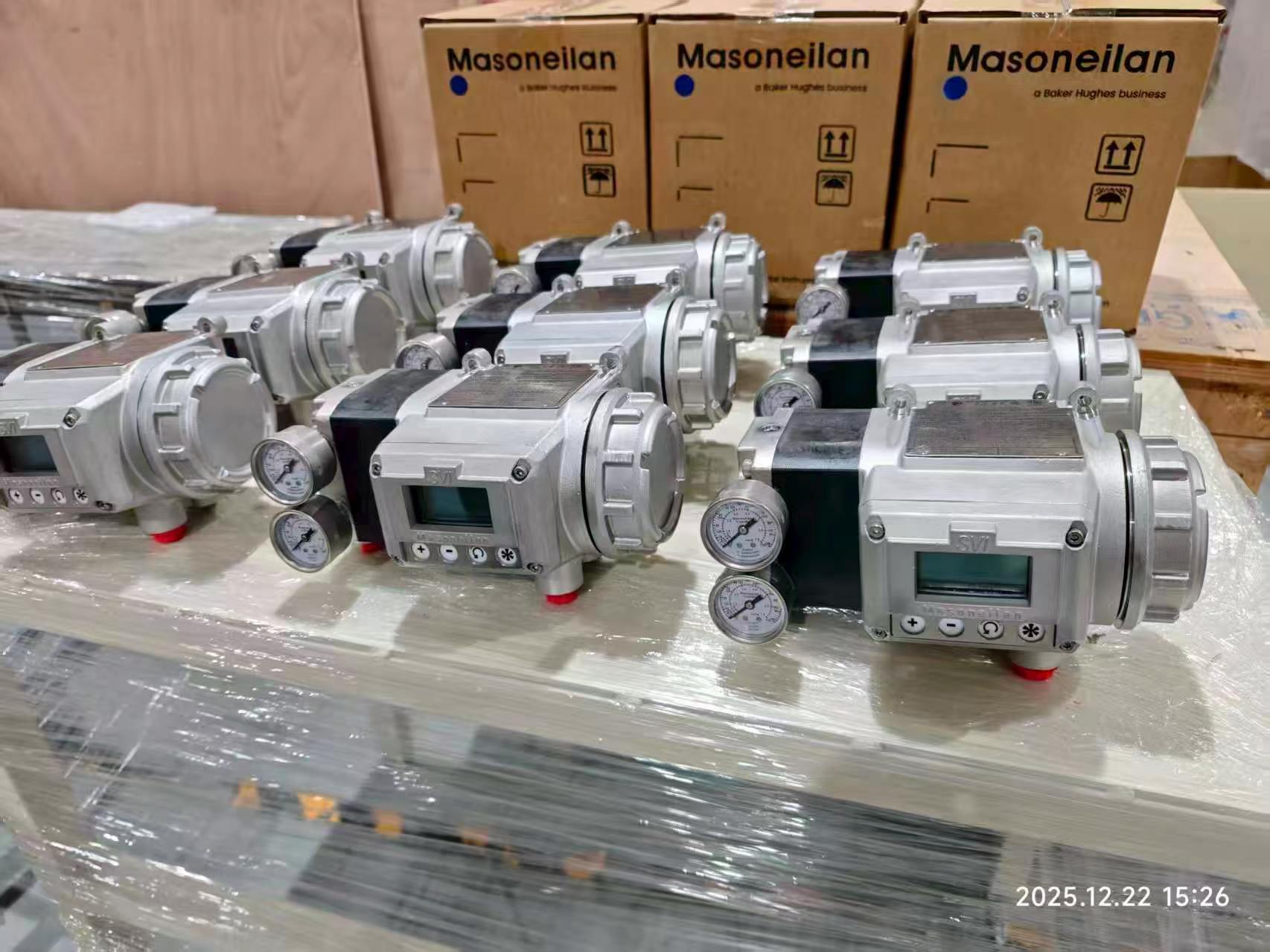

Penginderaan posisi tanpa kontak membaca melalui selubung, sehingga tidak ada bagian yang bergerak secara mekanis yang masuk ke rongga selubung utama. Rentang suhu operasi meluas hingga -55°C untuk kondisi Arktik. Fitur unggulan adalah pengaturan dan kalibrasi Smart Cal satu tombol, yang menyederhanakan komisioning. Antarmuka pengguna lokal mencakup tampilan grafis kontras tinggi dan tombol tekan yang diberi peringkat untuk lokasi berbahaya. Perangkat terintegrasi dengan semua sistem kontrol terkemuka melalui dukungan DTM dan EDD.

SVI3 mencakup 19 diagnostik katup online baru yang terus memantau kesehatan katup saat beroperasi. Hingga 1 tahun data diagnostik disimpan di perangkat, memungkinkan analisis tren sebelum masalah memengaruhi operasi pabrik. Konsumsi udara kondisi tunak berkurang 40% dibandingkan generasi sebelumnya, sementara pengiriman udara ditingkatkan 15% untuk aktuasi yang lebih cepat.

Spesifikasi Teknis

Industri Aplikasi

Masoneilan SVI3 digunakan dalam pembangkit listrik, penyulingan, petrokimia, minyak dan gas hilir, serta minyak dan gas hulu. Aplikasi utama meliputi generator turbin uap, kondensor, menara pendingin, gedung reaktor, gedung turbin, generator uap pemulihan panas, keseimbangan pabrik, distilasi, reformasi hidroproses, perengkahan, pencampuran sekunder, pendinginan dan fraksinasi, kompresi gas muatan, pemisahan, operasi integritas pipa, dehidrasi, pendinginan, likuifikasi, pemuatan dan pengiriman, regasifikasi, dan kompresi.

Masalah Umum

• Smart Cal gagal diselesaikan: Periksa tekanan pasokan berada dalam rentang 20-120 psi. Verifikasi batas perjalanan katup berada dalam rentang yang ditentukan. Pastikan katup tidak macet atau tersangkut.

• Osilasi atau siklus posisi: Periksa apakah ada stick slip. Jika siklus posisi jauh lebih besar dari siklus setpoint, positioner mungkin menyebabkan siklus. Periksa roda tangan yang menghalangi langkah katup, batang yang patah, atau komponen umpan balik posisi yang terlepas.

• Kegagalan komunikasi dengan HART handheld: Verifikasi resistansi loop memadai. Periksa tegangan terminal memenuhi persyaratan kepatuhan (9Vdc @ 20mA, 11Vdc @ 4mA). Penghalang saluran ganda dapat menimbulkan resistansi loop yang berlebihan dan menyebabkan masalah tegangan kepatuhan.

• Kesalahan daya rendah (LOW_POWER): Arus masukan di bawah 3,15 mA. Tingkatkan arus loop ke 4 mA untuk kalibrasi dan diagnostik.

• TuneERR muncul setelah autotune: Penyetelan manual mungkin diperlukan. Lihat bagian pemecahan masalah di manual instruksi.

• SelfCheckError atau kegagalan perangkat keras: Lepaskan daya selama dua menit dan mulai ulang. Hapus alarm menggunakan ValVue atau HART Host. Jika kegagalan berlanjut, ganti modul elektronik.

Model Pengganti

Masoneilan SVI3 adalah pengganti langsung untuk SVI II AP dan SVI1000. Alat ini memiliki braket pemasangan baja tahan karat untuk kombinasi katup/aktuator apa pun dan sepenuhnya kompatibel dengan braket pemasangan SVI II AP dan SVI1000. Untuk pengguna SVI II AP, peningkatan relatif mudah — pemasangan yang ada dapat digunakan, dan hanya sambungan udara/pipa yang mungkin perlu disesuaikan. Untuk alternatif lintas vendor, verifikasi pemasangan aktuator, rentang perjalanan, dan protokol komunikasi sebelum memesan.
