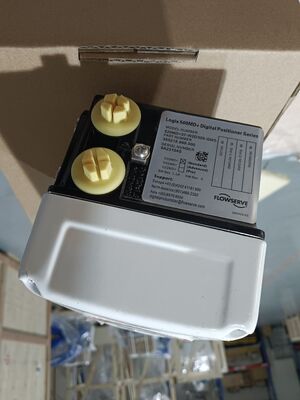

Flowserve Logix 520MD Digital Valve Positioner HART 4-20mA untuk Katup Pneumatik

Ringkasan Produk

Flowserve Logix 520MD adalah posisi katup digital yang dirancang untuk kontrol yang tepat dari aktuator pneumatik.dan 7 didukung) untuk mengkonversi sinyal masukan ke output pneumatik untuk kedua aktuator putar dan linierPosisier menggabungkan posisi unggul dan fungsi tuning dengan pengaturan yang nyaman dan alat diagnostik yang kuat.

520MD menggunakan algoritma penyesuaian gain multi-variabel yang memungkinkan perubahan langkah besar dengan overshoot minimal sambil mempertahankan resolusi untuk menanggapi perubahan langkah yang sangat kecil.Prosedur Auto-tune berputar aktuator untuk menghasilkan respon yang diukur dan memilih nilai gain yang memberikan kinerja aktuator yang tepatPemilih modifier gain dapat meningkatkan atau mengurangi gain yang dihitung untuk kinerja optimal.

Konfigurasi ditangani melalui pengaturan saklar DIP yang mudah untuk mode tuning dan pengaturan umum lainnya.set tuning dapat dimodifikasi dengan handheld atau dengan ValveSight TM perangkat lunak untuk mengakomodasi berbagai ukuran aktuator dan jenisUnit ini memiliki desain kontrol dua tahap untuk waktu respons yang lebih cepat dan kontrol yang lebih ketat, dengan konsumsi udara yang rendah.

Spesifikasi Teknis

Industri Aplikasi

Flowserve Logix 520MD digunakan dalam minyak dan gas, pengolahan kimia, pembangkit listrik, pengolahan air, dan industri farmasi.posisi katup reaktor, otomatisasi bypass turbin, regulasi aliran di pabrik, dan operasi katup higienis.

Masalah Umum

• Tidak ada LED berkedip: arus di bawah 3,6 mA atau polaritas kabel tidak benar.

• Komunikasi yang tidak teratur: Masalah sinyal HART. Periksa bandwidth sumber saat ini terbatas pada 25Hz. Memverifikasi panjang kabel dan impedansi. Gunakan penghalang keamanan intrinsik yang kompatibel.Gunakan filter HART (nomor bagian 10156843) atau resistor 250Ω dengan kapasitor 22μF.

• Unit tidak menanggapi perintah analog: Unit berada dalam mode perintah digital atau terjadi kesalahan kalibrasi.

• Pembacaan posisi katup tidak seperti yang diharapkan: Sensor posisi tidak dipasang pada 180 derajat, stroke tidak dikalibrasi, MPC aktif, atau karakteristik pengguna aktif. sensor reposisi. kalibrasi stroke.

• Posisi dioperasikan sepenuhnya terbuka atau tertutup, tidak merespon perintah: Stroke tidak dikalibrasi, loop sensor Hall tidak terhubung, pengaturan tindakan udara yang salah, tabung terbalik, atau masalah konverter I/P. Kalibrasi stroke. Periksa koneksi perangkat keras. Verifikasi pengaturan ATO/ATC.

• Dibutuhkan Kalibrasi gesekan: Tidak ada kalibrasi gesekan yang dilakukan sejak reset pabrik. Lakukan kalibrasi gesekan menggunakan menu tampilan, genggam, atau DTM.

• Tes stroke parsial dijadwalkan: PST harus didasarkan pada jadwal pengguna.

• Tanda batas posisi tinggi/rendah: Posisi telah mencapai batas yang ditentukan pengguna.

Model Pengganti

Seri Flowserve Logix 520MD adalah platform posisi digital yang matang. Untuk aplikasi yang membutuhkan integritas keamanan tambahan, varian Logix 520MD + menawarkan fitur yang ditingkatkan.Untuk instalasi baru, Logix 3200MD dan Logix 3800MD adalah model alternatif dalam keluarga produk yang sama.dan protokol komunikasi sebelum memesan.
