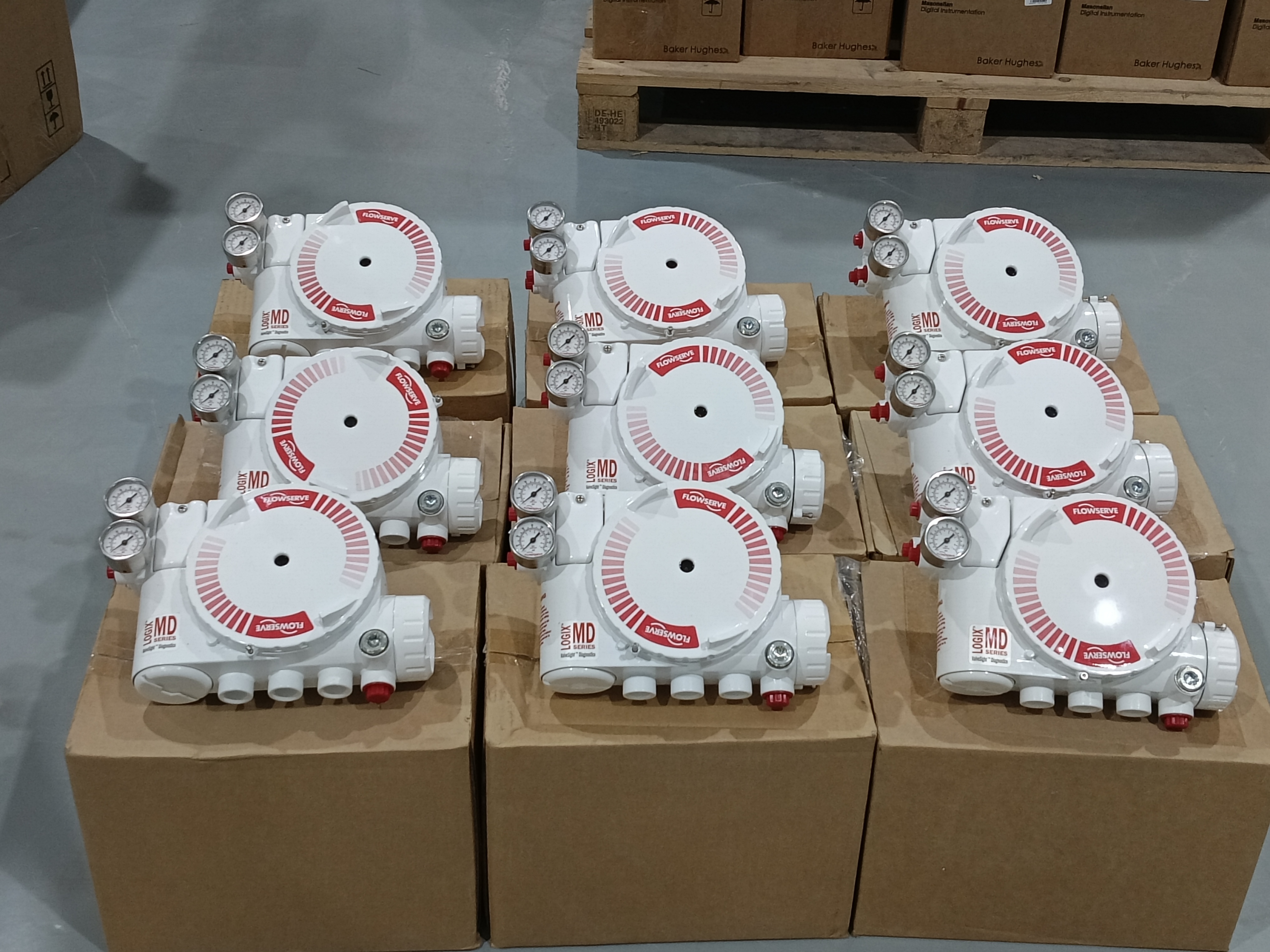

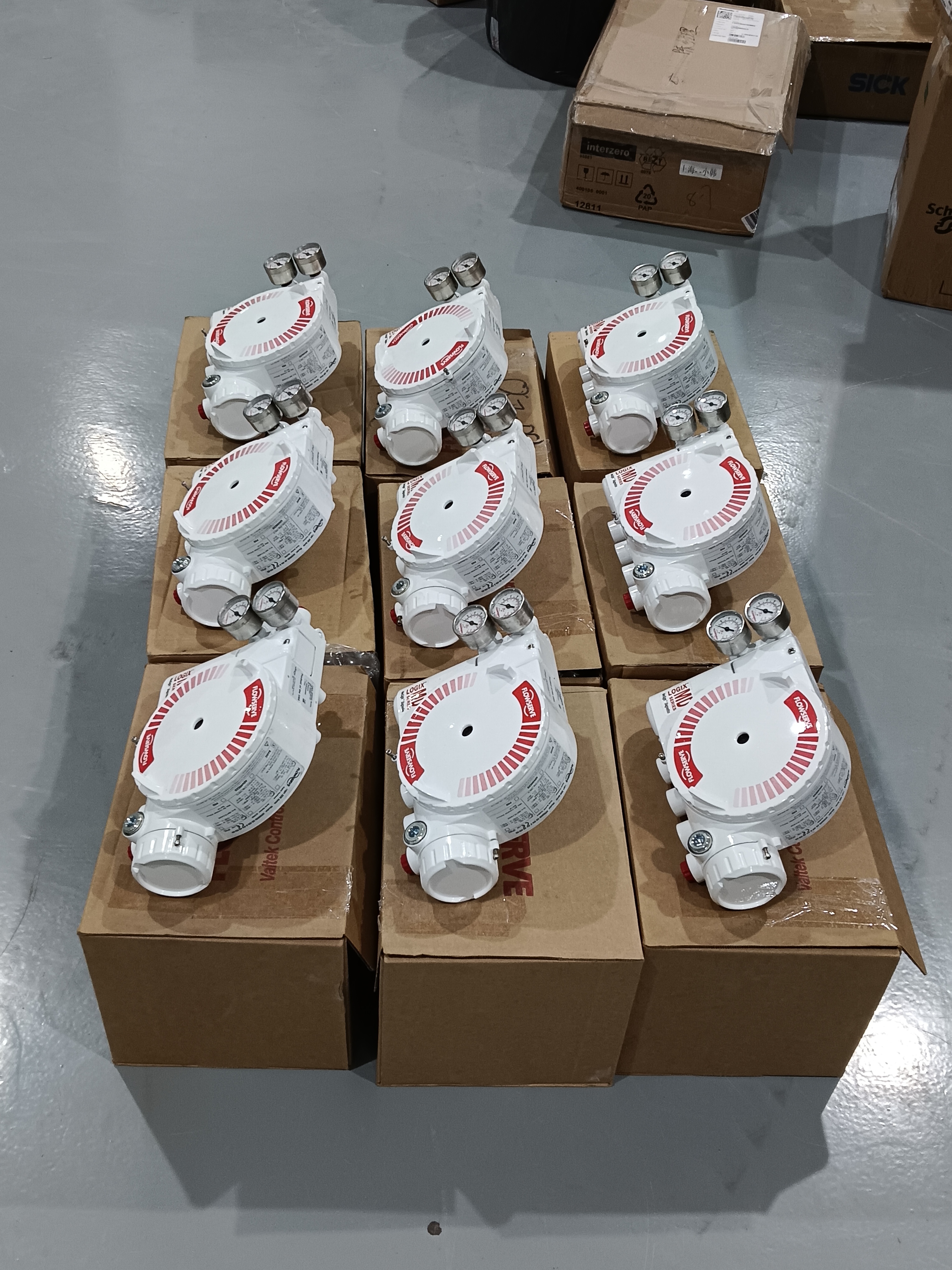

Flowserve Logix 3200MD Digital Valve Positioner HART 4-20mA untuk Katup Pneumatik

Tinjauan Produk

Flowserve Logix 3200MD adalah positioner katup digital HART yang menggunakan teknologi piezo canggih untuk memberikan kinerja dan keandalan yang unggul. Ini adalah positioner katup digital dua kabel, input 4-20mA yang mengoperasikan aktuator/katup berdasarkan sinyal input analog.

3200MD dapat dikonfigurasi dengan mudah menggunakan tombol lokal, HART handheld, dan perangkat lunak SoftTools. Dilengkapi dengan LED status lokal, sakelar DIP/tombol kalibrasi lokal, dan auto tuning dengan pemilihan gain dinamis. Positioner menggunakan HART 5 untuk komunikasi.

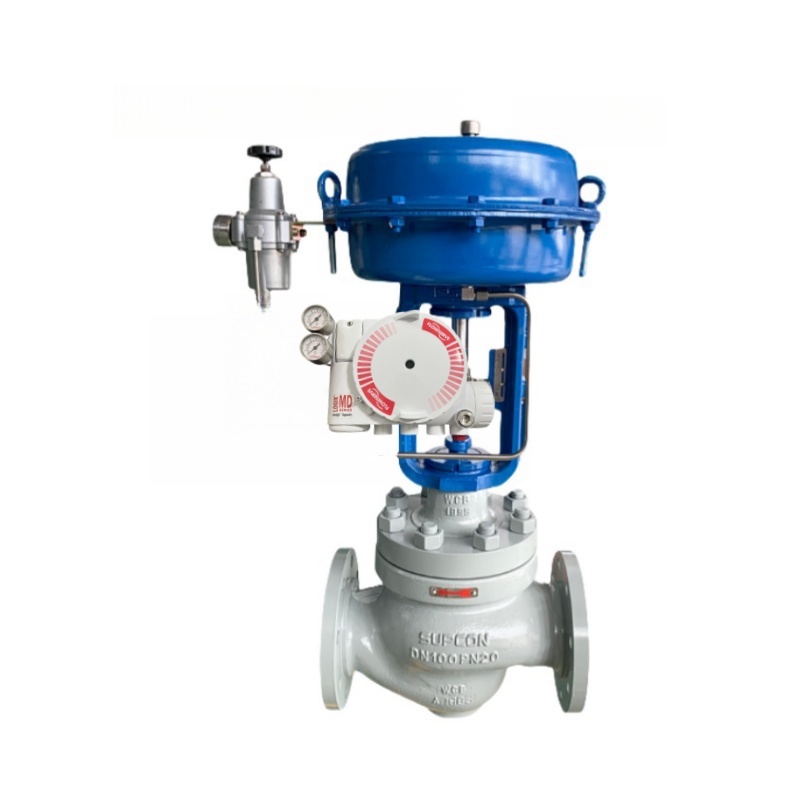

Unit mendukung aktuator kerja ganda dan kerja tunggal untuk pemasangan linier dan putar. Tidak sensitif terhadap perubahan tekanan suplai dan dapat menangani tekanan suplai dari 30 hingga 150 psig. Selungkup tahan ledakan memiliki peringkat Kelas I Divisi 1 Grup B-D, Ex d IIB+H2, AEx d IIB+H2.

Spesifikasi Teknis

Industri Aplikasi

Flowserve Logix 3200MD digunakan dalam industri minyak dan gas, pemrosesan kimia, pembangkit listrik, pengolahan air, dan farmasi. Aplikasi utama meliputi kontrol jalur pipa dan aktuator, pemosisian katup reaktor, otomatisasi bypass turbin, dan regulasi aliran di pabrik.

Masalah Umum

• Tidak ada kedipan LED: Arus di bawah 3,6 mA atau polaritas kabel salah. Verifikasi arus suplai setidaknya 3,6 mA dan periksa polaritas.

• Komunikasi tidak menentu: Masalah sinyal HART. Periksa bandwidth sumber arus dibatasi hingga 25Hz. Verifikasi panjang dan impedansi kabel. Gunakan penghalang keamanan intrinsik yang kompatibel.

• Unit tidak merespons perintah analog: Unit dalam mode perintah digital atau terjadi kesalahan kalibrasi. Ubah mode perintah ke analog. Kalibrasi ulang unit.

• Pembacaan posisi katup tidak sesuai harapan: Pemasangan sensor posisi tidak pada 180 derajat, langkah tidak dikalibrasi, atau MPC aktif. Posisikan ulang sensor. Kalibrasi langkah.

• Posisi didorong sepenuhnya terbuka atau tertutup: Langkah tidak dikalibrasi, loop dalam sensor Hall tidak terhubung, aksi udara salah diatur, atau selang terbalik. Kalibrasi langkah. Periksa koneksi perangkat keras.

• Kalibrasi Gesekan Diperlukan: Tidak ada kalibrasi gesekan yang dilakukan sejak reset pabrik. Lakukan Kalibrasi Gesekan menggunakan menu tampilan, handheld, atau DTM.

Model Pengganti

Flowserve Logix 3200MD adalah platform positioner digital yang matang. Untuk aplikasi yang memerlukan integritas keselamatan tambahan, varian Logix 3200MD+ menawarkan fitur yang ditingkatkan. Untuk instalasi yang lebih baru, Logix 3800 adalah model alternatif dalam keluarga produk yang sama. Untuk alternatif lintas vendor, verifikasi pemasangan aktuator, rentang perjalanan, dan protokol komunikasi sebelum memesan.
