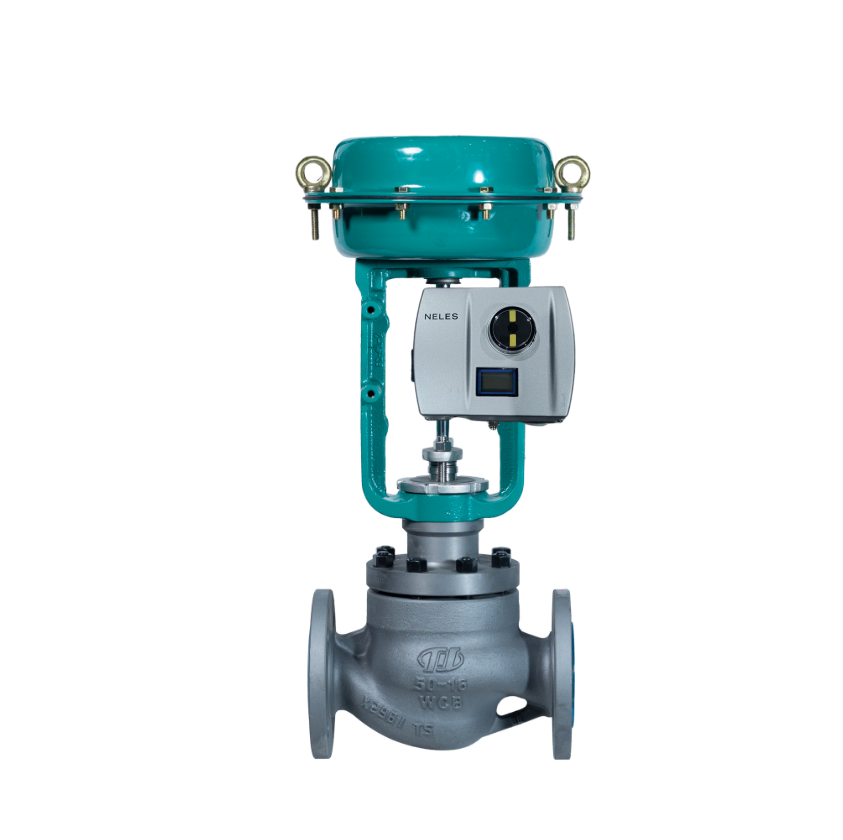

Neles ND9000 Kontroler Klep Digital Cerdas HART Fieldbus untuk Klep Kontrol

Ikhtisar Produk

Neles ND9000 adalah pengontrol katup cerdas berbasis mikrokontroler yang dirancang untuk kontrol presisi aktuator pneumatik. Ini adalah perangkat bertenaga 4-20mA atau fieldbus yang terus-menerus membandingkan sinyal perintah masukan dengan posisi katup aktual dan menyesuaikan aktuator sesuai. ND9000 dirancang untuk beroperasi pada setiap aktuator katup kontrol dan di semua area industri.

Unit ini menggunakan pengukuran posisi katup tanpa kontak, sehingga tidak ada komponen mekanis yang aus di jalur umpan balik. Ini mendukung katup putar dan linier, dan perangkat yang sama dapat digunakan untuk aktuator aksi tunggal dan ganda. Komisioning sederhana dengan antarmuka pengguna lokal (LUI) atau konfigurasi DTM/EDD jarak jauh. Fitur kalibrasi 1 titik memungkinkan pemasangan pada katup yang sedang dalam proses tanpa mengganggu operasi.

ND9000 bersertifikat SIL 2 oleh TÜV sesuai dengan IEC 61508. Ini menampilkan diagnostik komprehensif termasuk diagnostik mandiri, diagnostik online, diagnostik kinerja, dan diagnostik komunikasi. Perangkat menyimpan hingga 8000 alarm online dan pengingat pemeliharaan dengan periode retensi data 25 tahun. Diagnostik canggih memungkinkan operator untuk memantau gesekan katup, gaya pegas, dan kondisi keausan untuk pemeliharaan prediktif.

Spesifikasi Teknis

Industri Aplikasi

Neles ND9000 digunakan dalam minyak dan gas, pemrosesan kimia, pembangkit listrik, pulp dan kertas, pertambangan, dan otomatisasi industri umum. Aplikasi utama meliputi kontrol pipa dan aktuator, pemosisian katup reaktor, otomatisasi bypass turbin, regulasi aliran, dan kontrol flotasi pertambangan. Perangkat dapat diintegrasikan dengan semua sistem DCS utama dan mendukung kit pemasangan untuk aktuator pihak ketiga mana pun. Versi yang disetujui kelautan tersedia untuk aplikasi lepas pantai.

Masalah Umum

• Kalibrasi Gagal Karena Posisi Katup di Luar Rentang: Periksa tekanan suplai udara. Untuk aktuator aksi ganda, atur tekanan sekitar 10 PSI di bawah suplai minimum yang diharapkan. Untuk aktuator aksi tunggal, jangan melebihi tekanan terukur aktuator. Verifikasi H-Clip pada tuas umpan balik rata, lurus, dan sejajar dengan poros umpan balik katup — ketidaksejajaran menyebabkan kesalahan umpan balik non-linier.

• ERR / Perjalanan Terlalu Pendek: Positioner mendeteksi bahwa perubahan sudut poros umpan balik fisik tidak mencapai ambang batas pengukuran listrik minimum selama Autotune. Periksa pemasangan dan keselarasan tautan umpan balik.

• ERR / Penyimpangan Kontrol: Posisi katup menyimpang dari setpoint melebihi batas yang dikonfigurasi. Periksa katup macet, peningkatan gesekan, atau masalah suplai udara.

• Peringatan Deteksi Perburuan: Osilasi katup terdeteksi. Ubah tingkat kinerja menjadi kurang agresif untuk menstabilkan katup. Verifikasi kapasitas katup spool memadai untuk aktuator.

• Kalibrasi Posisi Gagal: Verifikasi parameter konfigurasi dan pemasangan pengontrol. Periksa apakah poros pengontrol sejajar dengan benar.

• Kegagalan Sensor Suhu: Pengukuran suhu gagal. Akurasi pengukuran berkurang. Ganti perangkat ND pada kesempatan pemeliharaan berikutnya.

• Tekanan Pasokan di Luar Batas: Tekanan pasokan melebihi kondisi operasi yang ditentukan. Periksa regulator suplai udara dan output kompresor.

Model Pengganti

Neles ND9000 adalah platform pengontrol katup cerdas yang matang. Untuk instalasi lama, positioner seri ND7000 adalah pendahulu langsung — ND9000 berfungsi sebagai peningkatan fungsional dengan diagnostik yang ditingkatkan dan opsi fieldbus. ND9103HX8T dan ND9106HX8T adalah varian model spesifik dalam seri ND9000 yang menawarkan sertifikasi tahan ledakan yang ditingkatkan. Untuk alternatif lintas vendor, verifikasi pemasangan aktuator, rentang perjalanan, dan protokol komunikasi sebelum memesan.
