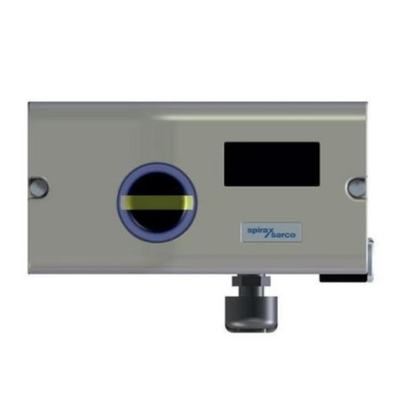

Spirax Sarco SP7 Smart Valve Positioner dengan HART 4-20mA untuk Katup Kontrol Hemat Energi dan Pemasangan NAMUR

Ikhtisar Produk

Spirax Sarco SP7 adalah positioner katup elektro-pneumatik cerdas yang dapat dikonfigurasi secara elektronik, dirancang untuk dipasang pada aktuator linier atau putar pneumatik yang sesuai dengan NAMUR. Ini menjamin proporsionalitas yang tepat antara langkah katup dan sinyal input listrik (mA) ke positioner.

SP7-1* memiliki rumah aluminium cor yang diperlakukan untuk pemasangan di luar ruangan. Unit ini dapat dipasang pada aktuator pneumatik dengan perjalanan putar -57 hingga +57° atau perjalanan linier -28 hingga +28°. Positioner dapat dipasok dengan atau tanpa kit pemasangan dan dengan atau tanpa blok pengukur tekanan. Ini beroperasi dengan sinyal kontrol dalam mA dan tekanan suplai udara dari 1,4 hingga 6 bar. Positioner juga dapat digunakan untuk membalikkan aksi sinyal kontrol.

SP7-10 menyertakan antarmuka komunikasi lokal (LCI) sebagai standar, dengan modul komunikasi HART opsional untuk komunikasi melalui sinyal 20mA. HART 5 atau HART 7 tersedia. SP7-11 menawarkan modul PROFIBUS PA, dan SP7-12 menawarkan modul FOUNDATION Fieldbus. Input digital dapat mengaktifkan fungsi sistem kontrol, dan output digital mengeluarkan pesan kolektif (alarm/kesalahan). SP7 adalah salah satu positioner yang paling hemat energi, dengan konsumsi udara kondisi tunak maksimum 0,015 SCFM, hingga 50x lebih efisien daripada positioner elektro-pneumatik serupa.

Spesifikasi Teknis

Industri Aplikasi

Spirax Sarco SP7 digunakan dalam sistem kontrol uap, pemanasan dan pendinginan proses, utilitas makanan dan minuman, uap bersih farmasi, dan kontrol katup industri umum. Ini cocok untuk aplikasi di mana pemosisian digital yang andal dan efisiensi energi sangat penting. Positioner dapat digunakan dengan aktuator apa pun yang sesuai dengan NAMUR, termasuk aktuator seri Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000, dan TN2000.

Masalah Umum

• Positioner tidak merespons sinyal input: Periksa tekanan udara suplai berada dalam 1,4~6 bar. Verifikasi sambungan pneumatik aman. Periksa kualitas suplai udara memenuhi ISO 8573-1:2010 Kelas 3:3:3.

• Posisi katup tidak sesuai dengan sinyal input: Periksa pengaturan kurva karakteristik. Verifikasi bahwa arah operasi diatur dengan benar. Kalibrasi ulang titik nol.

• Respons katup lambat: Periksa tekanan udara suplai dan filter. Verifikasi tabung suplai udara tidak terbatas.

• ERROR 10 (Catu daya terputus): Catu daya terputus setidaknya selama 20 ms. Aktuator dipindahkan ke posisi aman. Setelah sekitar 5 detik, positioner diatur ulang secara otomatis.

• ERROR 11 (Kesalahan RAM): Aktuator dipindahkan ke posisi aman. Setelah sekitar 5 detik, positioner diatur ulang secara otomatis dan RAM diinisialisasi ulang.

• SENS_ERR (Sensor posisi rusak): Sensor posisi rusak. Hubungi layanan untuk penggantian.

• ALARM 1 (Kebocoran antara positioner dan aktuator): Periksa tabung pneumatik dan fitting dari kebocoran.

• ALARM 2 (Arus setpoint di luar jangkauan): Periksa sumber sinyal input dan pengkabelan.

Model Pengganti

Spirax Sarco SP7 adalah platform positioner cerdas generasi saat ini. SP8 Smart Positioner adalah opsi tingkat berikutnya dari lini produk yang sama, menawarkan diagnostik katup canggih dengan tren data jangka panjang untuk membandingkan kinerja katup saat ini dengan katup kontrol baru. Untuk instalasi lama, SP7 berfungsi sebagai peningkatan dari positioner seri Spirax Sarco EP5/EP6 yang lebih lama dan positioner hanya pneumatik. Untuk alternatif lintas vendor, verifikasi pemasangan aktuator, jangkauan perjalanan, dan protokol komunikasi sebelum memesan.
