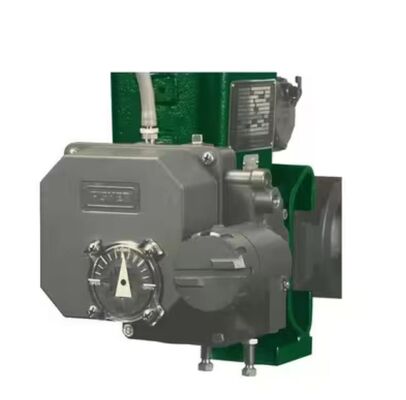

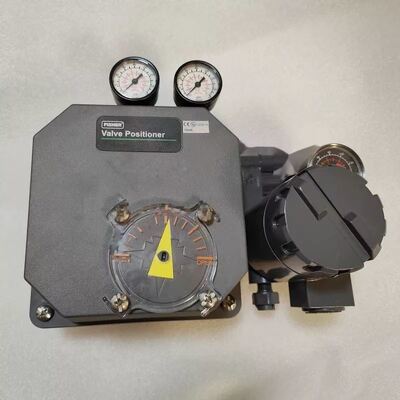

Fisher 3720 Electro-Pneumatic Valve Positioner dengan Sinyal 4-20mA, Paduan Aluminium Tahan Korosi dan Aksi yang Dapat Dibalik di Lapangan

Ringkasan Produk

Fisher 3720 adalah posisi katup elektro-pneumatik yang dirancang untuk digunakan dengan diafragma atau piston rotary actuator.Terdiri dari 3710 posisi pneumatik dikombinasikan dengan 3722 konverter elektro-pneumatikKonverter menerima sinyal input DC 4-20 mA dan menghasilkan output pneumatik proporsional (0,2 sampai 1,0 bar / 3 sampai 15 psig) yang mendorong tahap posisi pneumatik.

3720 dapat digunakan dalam konfigurasi beraksi tunggal atau beraksi ganda. Aksi dapat beralih antara langsung dan terbalik di lapangan. Pengaturan nol dan rentang dilakukan secara manual tanpa alat.Konstruksi modular memungkinkan posisi 3710 pneumatik dikonversi menjadi unit 3720 elektro-pneumatik dengan menambahkan 3722 konverter.

Posisier menggunakan teknologi katup spool yang terbukti untuk operasi yang akurat, respon cepat dengan umur siklus yang tinggi.dan bahan gasket dipilih untuk lingkungan yang keras, dengan low copper aluminium alloy die castings untuk ketahanan korosi. posisier darah udara membersihkan bagian dalam. dengan EPDM O-ring dan input modul diafragma,3720 dapat digunakan dalam aplikasi suhu rendah dan suhu tinggi, serta dalam pengolahan makanan dan minuman, farmasi, dan tembakau di mana bahan khusus diperlukan.

Spesifikasi Teknis

Industri Aplikasi

Fisher 3720 digunakan dalam pengendalian proses industri umum, termasuk pengolahan kimia, pembangkit listrik, pulp dan kertas, dan industri lain yang membutuhkan posisi katup putar yang dapat diandalkan.Dengan segel EPDM, juga dapat melayani aplikasi pengolahan makanan dan minuman, farmasi, dan tembakau.

Masalah Umum

• Tidak ada sinyal output dengan input hadirPeriksa untuk nozzle tersumbat. Bersihkan nozzle. Periksa tekanan pasokan udara.

• Tekanan output lambat atau tidak normal: Periksa tekanan pasokan dalam spesifikasi. Periksa penguat pneumatik dan nozzle/flapper assembly.

• Tanggapan linier yang buruk: Periksa pengaturan pegas nol. pegas nol memiliki kisaran kerja linier yang terbatas. Periksa posisi mekanisme pengaturan kisaran.

• Positioner tidak merespons: Periksa tekanan pasokan dan koneksi pneumatik.

• Kebocoran udara: Periksa O-ring, gasket, dan diafragma untuk keausan.

Model Pengganti

Fisher 3720 adalah platform posisi elektro-pneumatik yang matang.pengontrol katup digital Fisher DVC6200 atau DVC2000 adalah alternatif generasi saat iniUntuk instalasi lama, 3720 berfungsi sebagai pengganti langsung untuk 3710 posisi pneumatik ketika input listrik diperlukan.jarak tempuh, dan kompatibilitas sinyal masukan sebelum memesan.
