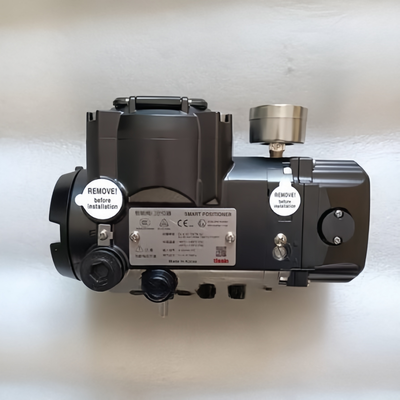

Tissin TS900 TS905 Smart Valve Positioner

Ringkasan Produk

Tissin TS900 dan TS905 Smart Valve Positioner adalah positioner katup elektro-pneumatik yang dirancang untuk mengontrol langkah katup kontrol pneumatik sesuai dengan sinyal input 4–20 mA DC.

Positioner menerima sinyal kontrol dari sistem kontrol, DCS, atau sumber sinyal dan menyesuaikan tekanan udara yang disuplai ke aktuator katup. Hal ini memungkinkan aktuator dan katup untuk mengikuti posisi input yang dibutuhkan.

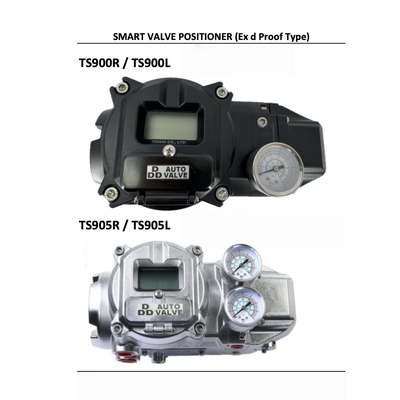

TS900 dan TS905 berbagi spesifikasi kontrol utama yang sama. Perbedaan struktural utama adalah bahan housing. TS900 menggunakan bodi die-cast aluminium, sedangkan TS905 menggunakan baja tahan karat 316. Oleh karena itu, versi TS905 cocok untuk proyek yang membutuhkan housing baja tahan karat.

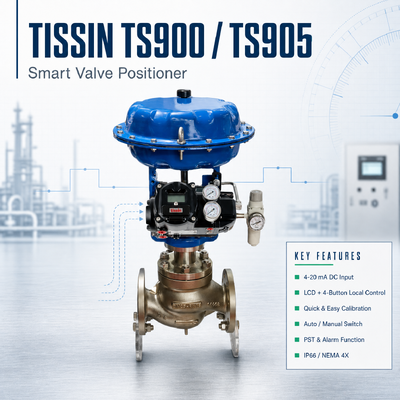

Seri ini mencakup layar LCD dan empat tombol lokal untuk pengaturan dan pengoperasian. Kalibrasi otomatis, pengujian langkah parsial, fungsi alarm, dan sakelar Otomatis/Manual disertakan dalam desain produk. Positioner juga menggunakan katup pilot aliran besar untuk mendukung respons katup yang lebih cepat.

Spesifikasi Teknis

Fungsi opsional: HART 7, pemancar posisi 2-kawat dengan suplai 9–30 V DC, dan sakelar alarm dengan suplai 9–30 V DC tersedia sesuai konfigurasi.

Industri Aplikasi

TS900 dan TS905 digunakan dengan katup kontrol pneumatik dalam sistem kontrol proses industri.

Area aplikasi umum meliputi:

• Pemrosesan minyak dan gas

• Pabrik petrokimia

• Pemrosesan kimia

• Pembangkit listrik

• Pengolahan air dan air limbah

• Otomatisasi proses industri

• Sistem katup kontrol pneumatik umum

Pilihan antara TS900 dan TS905 harus didasarkan pada lingkungan instalasi, persyaratan housing, konfigurasi katup, dan spesifikasi proyek.

Masalah Umum

Positioner Tidak Merespons Sinyal 4–20 mA

Periksa kabel input dan arus loop terlebih dahulu. Positioner membutuhkan sinyal input 4–20 mA DC, jadi sumber sinyal dan kabel harus diperiksa sebelum pemecahan masalah mekanis.

Posisi Katup Tidak Benar

Periksa linkage aktuator, tuas umpan balik, dan pengaturan kalibrasi. Pemasangan mekanis atau kalibrasi yang salah dapat memengaruhi hubungan antara sinyal input dan posisi katup.

Output Udara Tidak Cukup

Periksa tekanan suplai udara instrumen dan kualitas udara. Tekanan suplai yang ditentukan adalah 0.14–0.7 MPa dan kualitas udara yang dibutuhkan adalah Kelas 3 sesuai ISO 8573-1.

Respons Katup Lambat

Periksa suplai udara, kondisi aktuator, dan koneksi pneumatik. Positioner menggunakan katup pilot aliran besar, tetapi respons keseluruhan juga bergantung pada aktuator, katup, dan sistem udara.

Fungsi HART Tidak Tersedia

HART adalah konfigurasi opsional. Jika komunikasi HART diperlukan, pastikan positioner yang disuplai adalah versi HART sebelum pemasangan.

Model Pengganti

Untuk proyek penggantian, TS900 dan TS905 dapat dipertimbangkan untuk aplikasi positioner katup kontrol pneumatik di mana sinyal, suplai udara, langkah, dan pengaturan pemasangan yang dibutuhkan kompatibel.

Kedua model tidak boleh dianggap sebagai pengganti mekanis yang identik dalam setiap aplikasi. TS900 menggunakan bodi die-cast aluminium, sedangkan TS905 menggunakan baja tahan karat 316.

Saat mengganti positioner yang ada, konfirmasikan:

• Model positioner yang ada

• Tipe katup

• Tipe aktuator

• Operasi linear atau rotary

• Langkah atau rotasi katup

• Sinyal input

• Tekanan udara instrumen

• Pengaturan pemasangan

• Linkage umpan balik

• Persyaratan tahan ledakan

• Persyaratan HART

• Persyaratan pemancar posisi

Mengapa Membeli Dari Kami

Dukungan Pemilihan Model

Kami dapat membantu memeriksa konfigurasi TS900 atau TS905 sesuai dengan informasi katup dan aktuator yang diberikan.

Suplai Pengganti

Untuk proyek penggantian positioner, berikan informasi model atau plat nama yang ada. Ini membantu mengurangi risiko memesan konfigurasi yang tidak kompatibel.

Rangkaian Produk Otomatisasi Katup

Kami juga memasok katup kontrol, aktuator, positioner katup, dan instrumen proses untuk proyek otomatisasi industri.

Pengadaan Proyek

Untuk pesanan proyek, kami dapat mengoordinasikan pemilihan produk, penawaran, konfirmasi kuantitas, dan pengiriman internasional.

Pemeriksaan Konfigurasi Sebelum Pemesanan

Untuk pesanan TS900/TS905, kami merekomendasikan untuk mengonfirmasi sinyal, langkah katup, tipe aktuator, pemasangan, dan fungsi opsional sebelum pengiriman.

Ketersediaan Stok & Waktu Pengiriman

Ketersediaan stok tergantung pada konfigurasi, kuantitas, dan fungsi opsional TS900 atau TS905.

Konfigurasi standar mungkin memiliki ketersediaan yang berbeda dari versi HART, pemancar posisi, atau sakelar alarm. Oleh karena itu, waktu pengiriman harus dikonfirmasi sesuai dengan konfigurasi yang tepat sebelum memesan.

Untuk penawaran, harap berikan model, kuantitas, dan opsi yang dibutuhkan agar jadwal pasokan saat ini dapat diperiksa.

Formulir RFQ

Produk: Tissin TS900 / TS905 Smart Valve Positioner

Model:
TS900 / TS905

Kuantitas:
Jumlah yang dibutuhkan

Sinyal Input:
4–20 mA DC atau konfigurasi yang dibutuhkan

Tipe Katup:
Katup kontrol pneumatik globe / rotary / lainnya

Model Aktuator:
Model aktuator yang ada atau dibutuhkan

Langkah:
Langkah linear atau sudut rotary

Tekanan Suplai:
Tekanan udara instrumen yang dibutuhkan

Opsi:
HART / pemancar posisi / sakelar alarm / tidak ada

Pemasangan:
Pengaturan pemasangan yang ada atau informasi aktuator

Aplikasi:
Industri dan lingkungan operasi

Tujuan:
Negara / kota

Pengiriman yang Dibutuhkan:
Tanggal pengiriman target

Untuk pesanan pengganti, harap kirimkan plat nama positioner yang ada atau foto produk jika tersedia.
