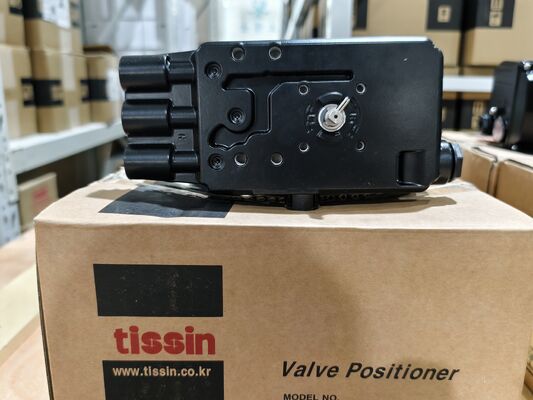

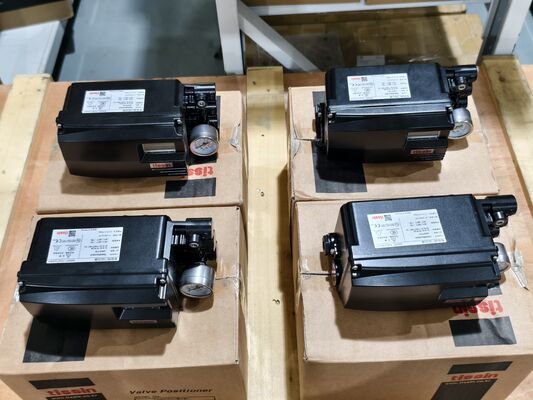

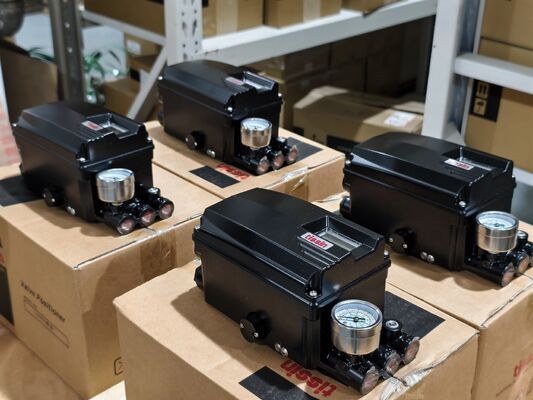

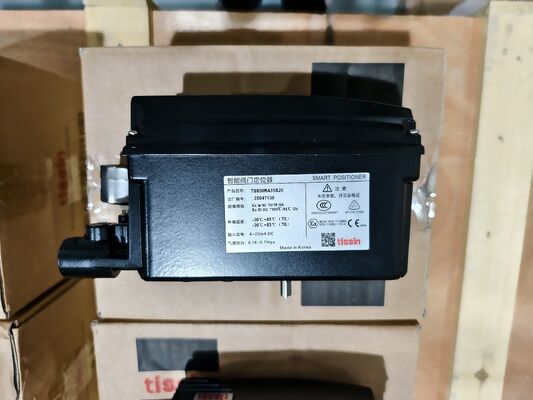

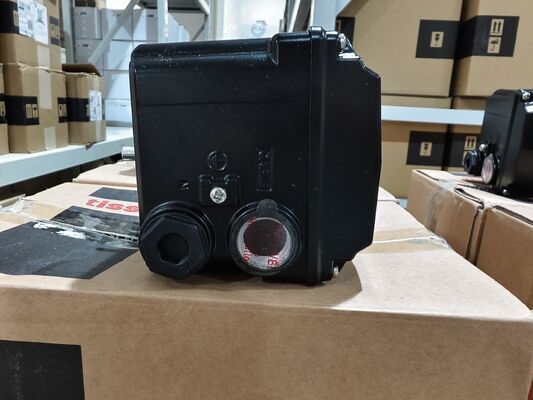

Tissin TS800 Smart Valve Positioner dengan HART 4-20mA Auto-setting dan Enclosure IP66/NEMA 4X untuk Katup Kontrol

Ikhtisar Produk

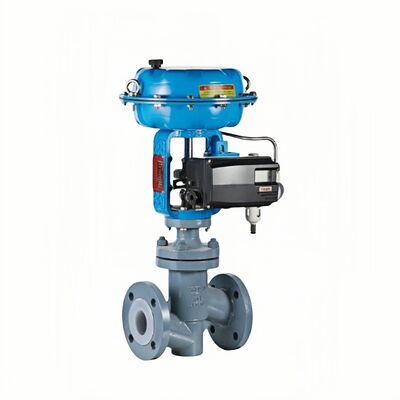

Tissin TS800 adalah pemosisian katup cerdas yang mengontrol langkah katup sebagai respons terhadap sinyal masukan 4-20mA dari panel kontrol, DCS, atau kalibrator. Unit ini menerima sinyal arus dan secara proporsional menyesuaikan tekanan pneumatik yang disuplai ke aktuator katup, secara presisi mengontrol bukaan katup.

Unit ini dilengkapi dengan mikroprosesor bawaan yang memungkinkan pengaturan otomatis, kontrol PID, dan komunikasi HART. Antarmuka pengguna lokal dengan LCD dan empat tombol tekan memungkinkan kalibrasi yang cepat dan mudah. Pemosisian ini mencakup fungsi uji langkah parsial (PST), fungsi alarm, sakelar otomatis/manual, dan kemampuan diagnosis mandiri. Selungkup IP66/NEMA 4X melindungi unit di lingkungan industri yang menuntut.

TS800 menggunakan katup pilot aliran besar untuk meningkatkan kecepatan kontrol katup. Unit ini mendukung aktuator linier (10", ~", 150mm) dan putar (0", ~", 90°). Fitur opsional meliputi pemancar posisi 4-20mA DC, komunikasi HART (Ver. HART 7), dan modul sakelar batas.BeratParameterBeratMerek

Tissin

di menu

.

• Perburuan atau osilasi: Jika terjadi perburuan karena gesekan packing katup yang tinggi, tingkatkan nilai dead band dalam rentang yang diizinkan di lapangan. Jika dead band diatur terlalu rendah, ini akan memperlambat pencarian titik target.Kesalahan EEPROM: Periksa apakah pemosisian dipasang terlalu tinggi atau terlalu rendah. Periksa apakah dipasang terlalu jauh dari aktuator (periksa sudut penggunaan). Periksa apakah roda gigi potensiometer dan roda gigi utama tidak pada posisinya karena getaran kuat atau benturan eksternal.Tidak ada respons terhadap sinyal masukan: Periksa apakah tekanan suplai berada dalam rentang 140~700 kPa. Pastikan koneksi pneumatik aman. Periksa pemasangan tuas umpan balik.Respons katup lambat: Jika ukuran aktuator terlalu besar, atur nilai TbL ke TbL 4 (LLS). Jika motor torsi rusak, ganti.

• Model PenggantiTissin TS800 adalah platform pemosisian katup cerdas generasi saat ini. TS805 adalah varian dalam seri yang sama. Untuk aplikasi yang memerlukan sertifikasi tahan ledakan, seri TS800 menawarkan opsi intrinsically safe dan CSA tahan ledakan. Untuk alternatif lintas vendor, verifikasi pemasangan aktuator, rentang perjalanan, dan protokol komunikasi sebelum memesan.
