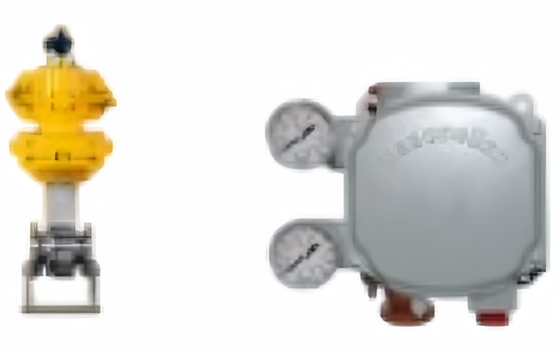

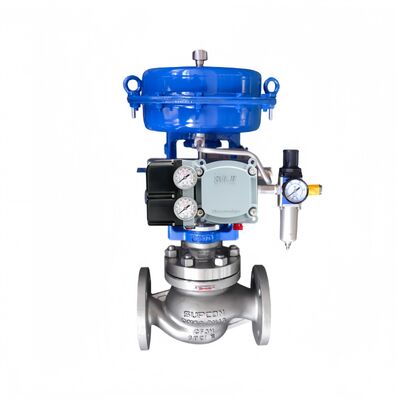

Masoneilan SVI1000 Digital Valve Positioner HART 4-20mA Loop-Powered untuk Katup Kontrol

Ikhtisar Produk

Masoneilan SVI1000 adalah positioner katup digital HART communicating, 4-20mA yang dirancang untuk katup kontrol pneumatik aksi tunggal. Perangkat ini menggunakan teknologi penginderaan umpan balik magnetik non-kontak yang matang, menghilangkan sambungan mekanis dan keausan yang menyertainya. Positioner ditenagai oleh loop — tidak diperlukan catu daya eksternal.

Pengaturan ditangani melalui antarmuka tombol tekan lokal dengan indikator LED, mengikuti desain satu tombol-satu fungsi. Sebagian besar katup kontrol dapat dikonfigurasi dan dikalibrasi dalam waktu kurang dari lima menit. Unit ini mendukung HART Revisi 5 atau Revisi 7, yang dapat dipilih di lapangan. Dua sakelar solid-state bawaan tersedia untuk indikasi posisi. Desain pemasangan universal mengakomodasi aplikasi katup linier dan putar.

Spesifikasi Teknis

Industri Aplikasi

Masoneilan SVI1000 digunakan dalam pembangkit listrik, pemrosesan kimia, penyulingan, petrokimia, dan aplikasi minyak dan gas. Aplikasi utama meliputi generator turbin uap, kondensor, menara pendingin, generator uap pemulihan panas, distilasi, hidroproses, cracking, pencampuran, integritas pipa, dan kompresi gas. Pengaturan yang sederhana dan umpan balik magnetik yang andal membuatnya sangat cocok untuk kontrol throttling rutin pada katup pneumatik aksi tunggal.

Masalah Umum

• Positioner tidak merespons sinyal masukan: Verifikasi tekanan pasokan berada dalam 20-100 psi dan sambungan pneumatik aman. Periksa apakah mode perangkat diatur ke Normal.

• Katup merespons lambat atau tidak sama sekali: Konfirmasikan setpoint pasokan udara lebih besar dari nilai akhir pegas ditambah 10 psig. Untuk aktuator bervolume besar, verifikasi penurunan pasokan selama pengisian kurang dari 15%.

• Peringatan kesalahan posisi: Lakukan tanda tangan katup menggunakan SVI1000 Basic DTM. Periksa kemasan yang rapat, penumpukan batang, atau gesekan aktuator. Lakukan Autotune atau penyetelan Manual.

• Daya marjinal (semua LED mati): Arus masukan di bawah 3,85 mA. Tingkatkan arus loop ke 4 mA untuk kalibrasi dan diagnostik.

• Kalibrasi gagal: Kalibrasi sensor masukan berada di luar jangkauan yang dapat diterima. Menggunakan peralatan pengukur presisi, lakukan kalibrasi sesuai dengan batas batas.

• Kegagalan perangkat keras (SelfCheckError): Lepaskan daya selama dua menit dan mulai ulang. Hapus alarm melalui ValVue atau HART Host. Jika kegagalan berlanjut, ganti modul elektronik.

Model Pengganti

Masoneilan SVI1000 adalah positioner digital dasar. Untuk aplikasi yang memerlukan diagnostik katup canggih, kapasitas aliran lebih tinggi, atau fungsi keselamatan yang dinilai SIL, seri SVI II AP atau SVI3 adalah pilihan tingkat berikutnya dari lini produk yang sama. Untuk alternatif lintas vendor, verifikasi pemasangan aktuator, rentang perjalanan, dan protokol komunikasi sebelum memesan.
