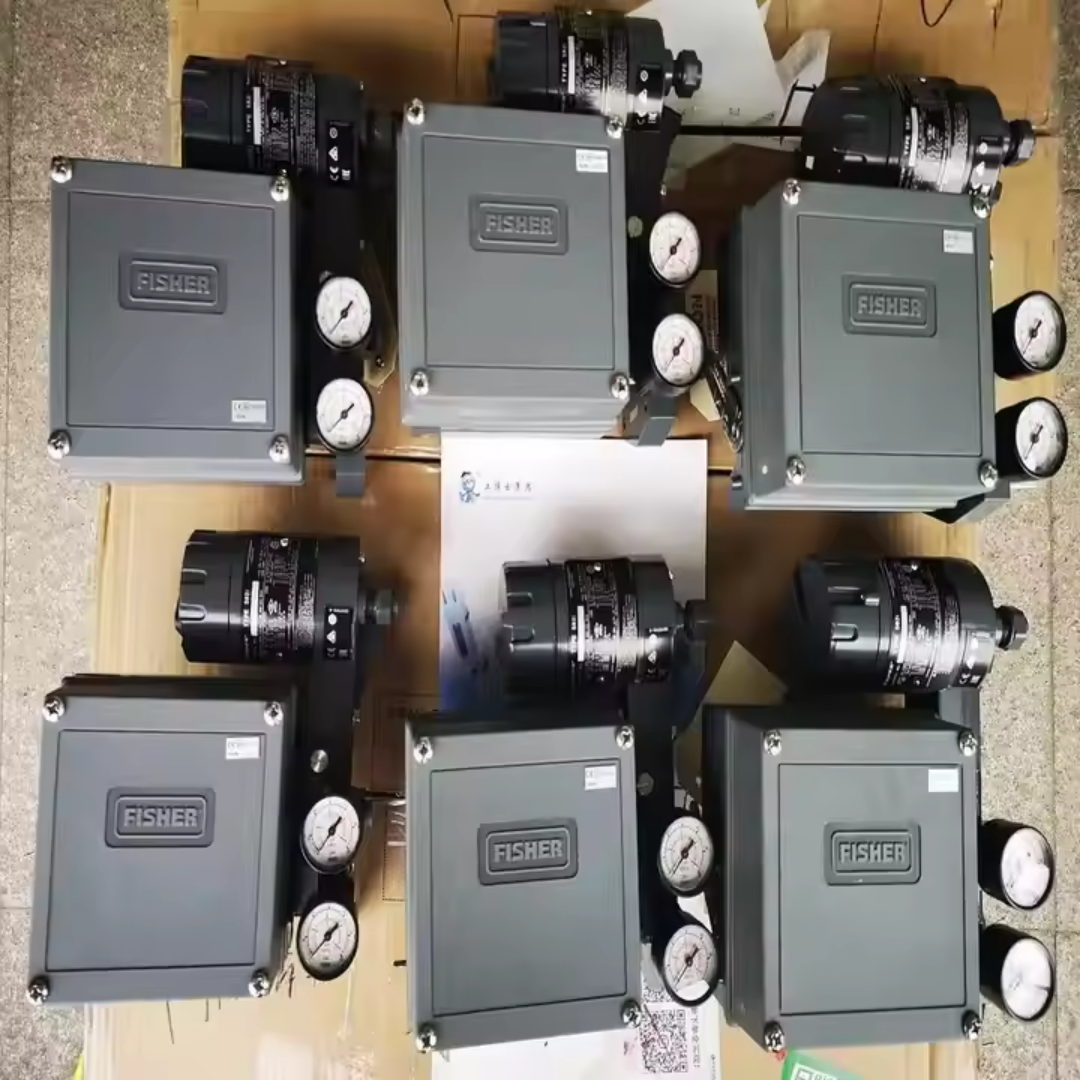

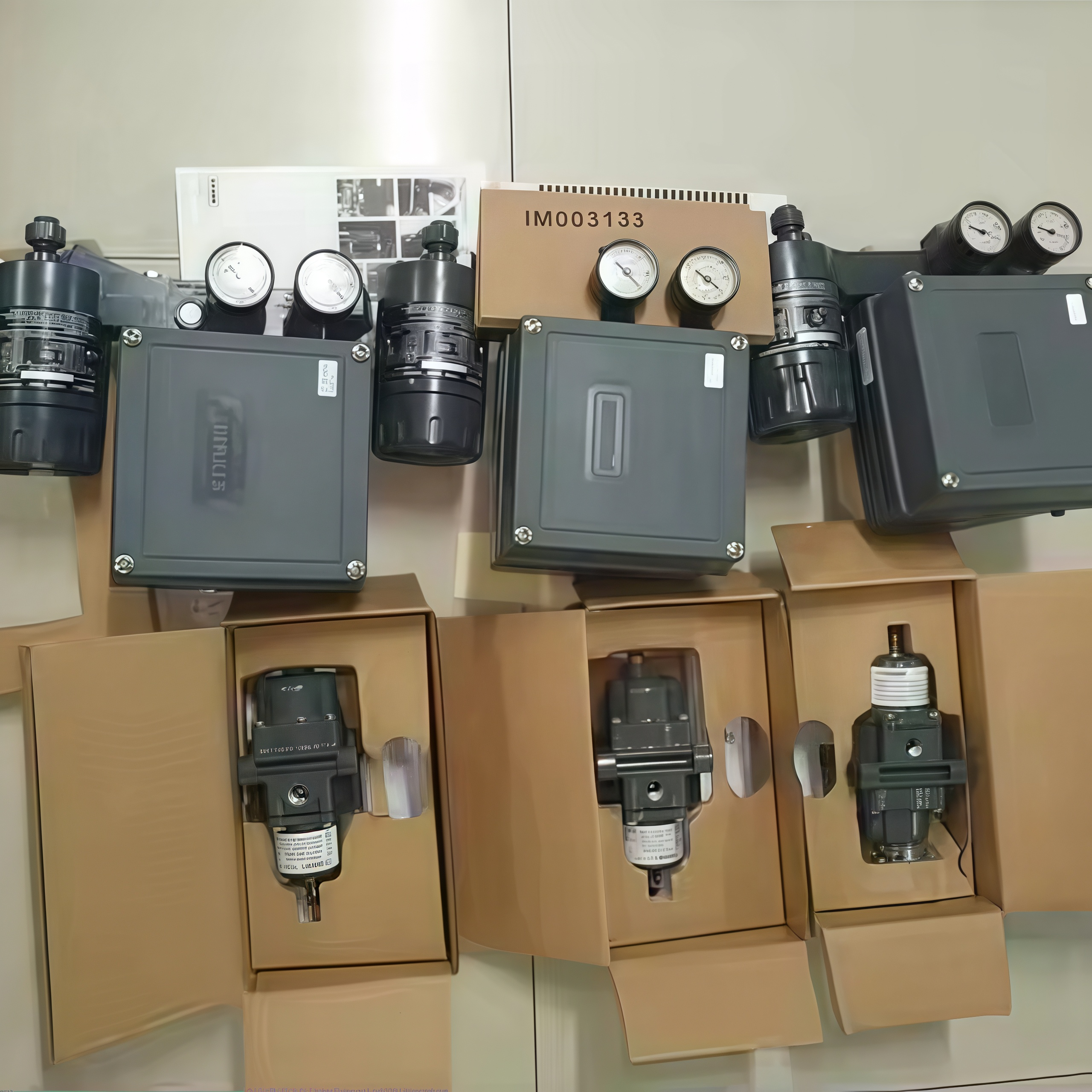

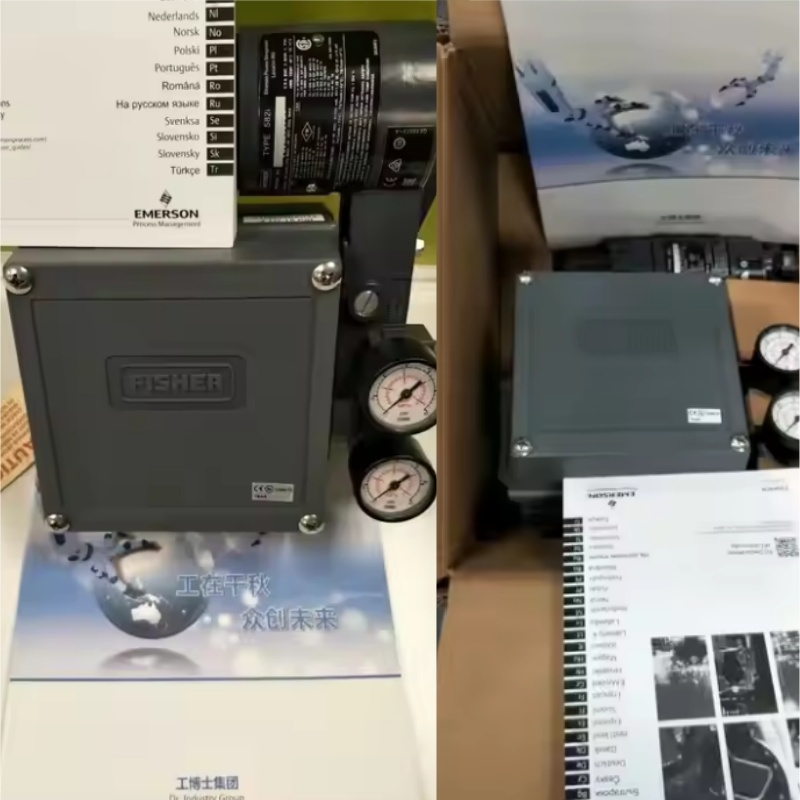

Fisher 3582i Series Electro-Pneumatic Valve Positioner 4-20mA untuk Katup Kontrol

Ringkasan Produk

Fisher 3582i adalah posisi katup elektro-pneumatik yang dibangun untuk diafragma-dioperasikan, sliding-stem kontrol katup perakitan.Terdiri dari konverter elektro-pneumatik 582i yang dipasang pada posisi katup pneumatik 3582Konverter menerima sinyal input arus DC dan menghasilkan output pneumatik proporsional melalui pengaturan nozzle / flapper. output ini kemudian memberi makan posisi pneumatik,menghilangkan kebutuhan untuk transduser yang dipasang secara terpisah.

Instrumen ini memberikan posisi batang katup yang akurat proporsional dengan sinyal input arus DC.Ini adalah desain yang terbukti di lapangan yang dikenal karena respon cepat dan kemampuan untuk menahan getaran yang ditemukan di sebagian besar lingkungan tanamanKonsumsi udara yang rendah pada keadaan stabil berkontribusi pada operasi yang efisien.

Pengaturan nol dan rentang dapat diakses dengan penutup yang dilepas, menggunakan obeng dan kunci.Perubahan tekanan pasokan dan beban katup memiliki efek minimal pada operasi posisierKasus, komponen, dan bahan gasket dipilih untuk menahan lingkungan yang keras, dan posisier menguras udara bagian dalam untuk perlindungan tambahan.

Spesifikasi Teknis

Industri Aplikasi

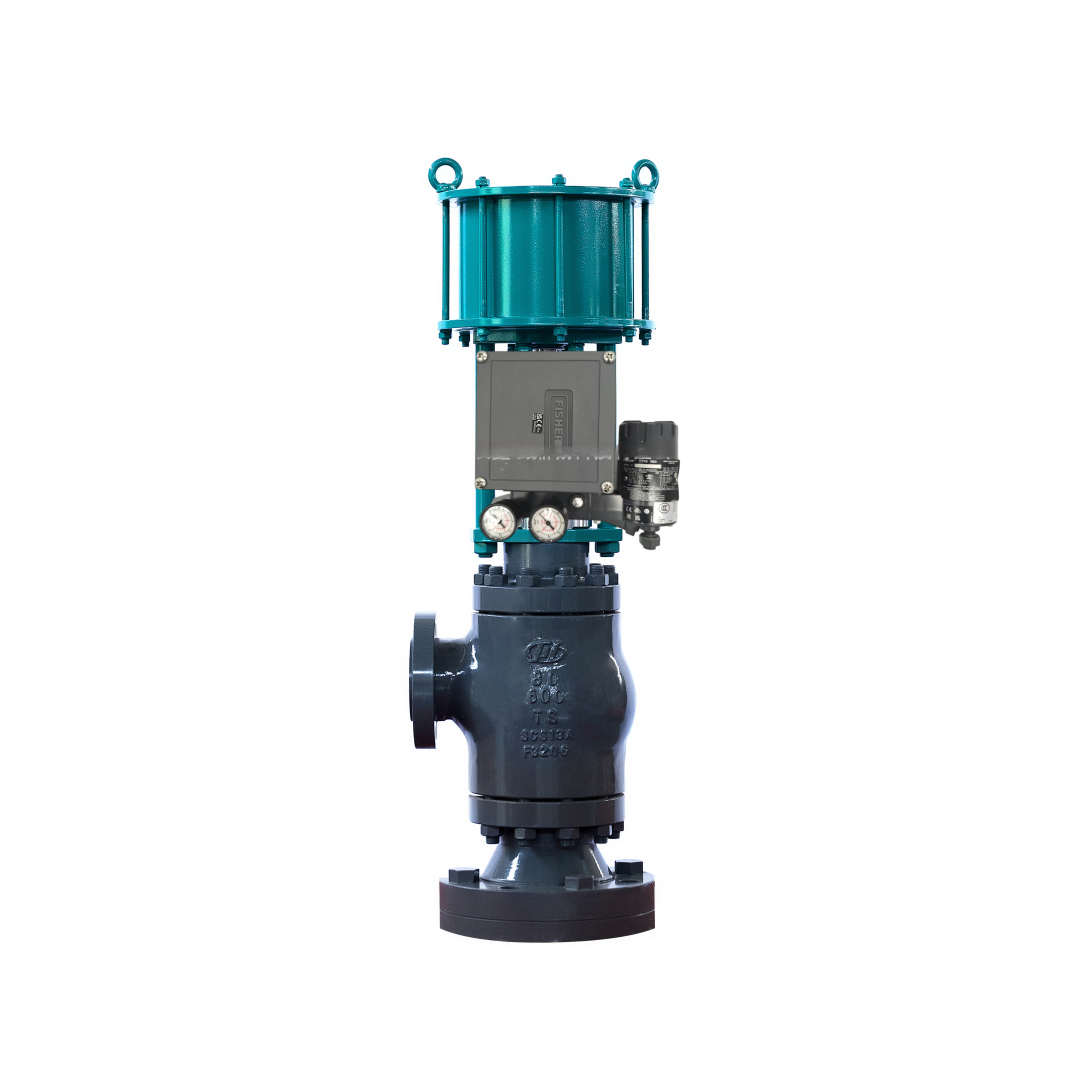

3582i digunakan dengan diafragma-diaktifkan, sliding-stem kontrol katup perakitan dalam industri proses.Kisaran nol dan rentang rentang yang dapat disesuaikan memungkinkan penggunaan semua sinyal masukan standarKarena unit dari satu keluarga posisier mencakup berbagai aplikasi kontrol, persyaratan persediaan suku cadang dasar disederhanakan.

Masalah Umum

• Positioner tidak merespons sinyal masukan: Periksa tekanan pasokan dan koneksi pneumatik.

• Posisi batang katup tidak sesuai dengan sinyal masukan: Periksa kalibrasi nol dan rentang.

• Operasi atau osilasi yang tidak teratur: Periksa kebocoran udara pada tabung dan fittings. Periksa gesekan yang berlebihan pada pengemas katup atau aktuator.

• Fluktuasi tekanan pasokan mempengaruhi posisi3582i dirancang untuk meminimalkan efek dari perubahan tekanan pasokan, tetapi fluktuasi ekstrem masih dapat menyebabkan masalah.

Model Pengganti

Untuk instalasi baru yang membutuhkan komunikasi digital dan diagnostik,pengontrol katup digital DVC6200 atau DVC2000 adalah setara modern dari lini produk yang samaKonverter 582i dapat dipasang di lapangan pada posisi pneumatik 3582 yang ada untuk memperbaikinya ke konfigurasi 3582i,meskipun ini mungkin memerlukan perubahan posisi pemasangan dan sinyal input rentangUntuk alternatif lintas vendor, periksa pemasangan aktuator, jarak tempuh, dan kompatibilitas sinyal masukan sebelum memesan.
