Masoneilan SVI II Series Digital Valve Positioner HART 4-20mA untuk Katup Kontrol

Ikhtisar Produk

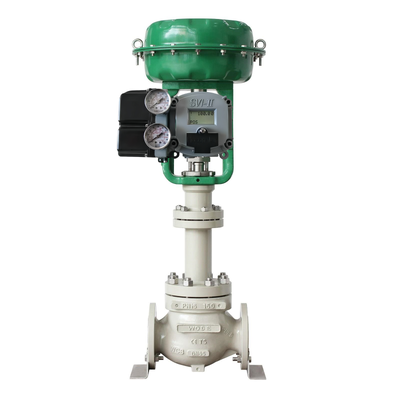

Masoneilan SVI II adalah positioner katup digital mikroprosesor 32-bit dengan antarmuka lokal yang mengontrol aktuator pneumatik menggunakan sinyal kontrol 4-20mA dua kabel. Ia menawarkan komunikasi dua arah menggunakan protokol HART, mendukung HART 5 atau 7 melalui 4-20mA. Desain universal memungkinkan penggantian yang mudah di tempat positioner analog yang ada pada aktuator pneumatik Masoneilan atau non-Masoneilan, baik tunggal maupun ganda.

Teknologi penginderaan posisi tanpa kontak membaca melalui selubung — tidak ada bagian mekanis yang bergerak masuk ke dalam rongga selubung utama, memperpanjang masa pakai. LCD dan tombol tekan dapat dioperasikan di semua lingkungan berbahaya yang bersertifikat, dan commissioning cepat dan akurat dengan metode auto stop dan auto tune. Satu desain cocok untuk aplikasi putar dan linier, jarak jauh atau lokal.

Spesifikasi Teknis

Industri Aplikasi

Masoneilan SVI II digunakan dalam pembangkit listrik, penyulingan, petrokimia, minyak dan gas hilir, serta minyak dan gas hulu. Aplikasi utama meliputi generator turbin uap, kondensor, menara pendingin, gedung reaktor, gedung turbin, generator uap pemulihan panas, keseimbangan pabrik, distilasi, perengkahan hidroproses, perengkahan, pencampuran sekunder, pendinginan dan fraksinasi, kompresi gas muatan, pemisahan, operasi integritas pipa, dehidrasi, pendinginan, likuifikasi, pemuatan dan pengiriman, regasifikasi, dan kompresi.

Masalah Umum

• Autotune tidak selesai: Gesekan yang terukur lebih dari 30% dari gaya pegas atau katup terlihat melompat di sekitar titik setel. Jalankan Autotune dengan pengaturan Agresivitas 2 atau 4, atau lanjutkan ke penyetelan manual dengan memastikan Penguatan Integral (I) diatur minimal 100.

• Osilasi Posisi — Cepat: Kurangi Penguatan (P) dan (Padj) sebesar 100% hingga osilasi berhenti.

• Osilasi Posisi — Lambat: Tingkatkan penguatan (P) dan (Padj) sebesar 5% hingga osilasi berkurang. Kurangi Penguatan Integral (I) sebesar 25% hingga posisi menjadi garis datar.

• Gesekan katup lebih besar dari 25% dari rentang pegas: Tingkatkan Penguatan integral (I) sebesar 25% hingga osilasi memanjang menjadi garis datar. Atur parameter DeadZone ke 0,25%.

• SelfCheckError (Kegagalan perangkat keras): Lepaskan daya ke perangkat selama dua menit dan mulai ulang. Hapus alarm menggunakan ValVue atau HART Host. Jika kegagalan berlanjut, ganti seluruh perangkat atau modul elektronik.

Model Pengganti

Masoneilan SVI3 AP adalah positioner katup digital generasi berikutnya dari lini produk yang sama. Ia memiliki braket pemasangan baja tahan karat untuk kombinasi katup/aktuator apa pun dan sepenuhnya kompatibel mundur dengan braket SVI II AP dan SVI1000. Untuk alternatif lintas vendor, verifikasi pemasangan aktuator, rentang perjalanan, dan protokol komunikasi sebelum memesan.
