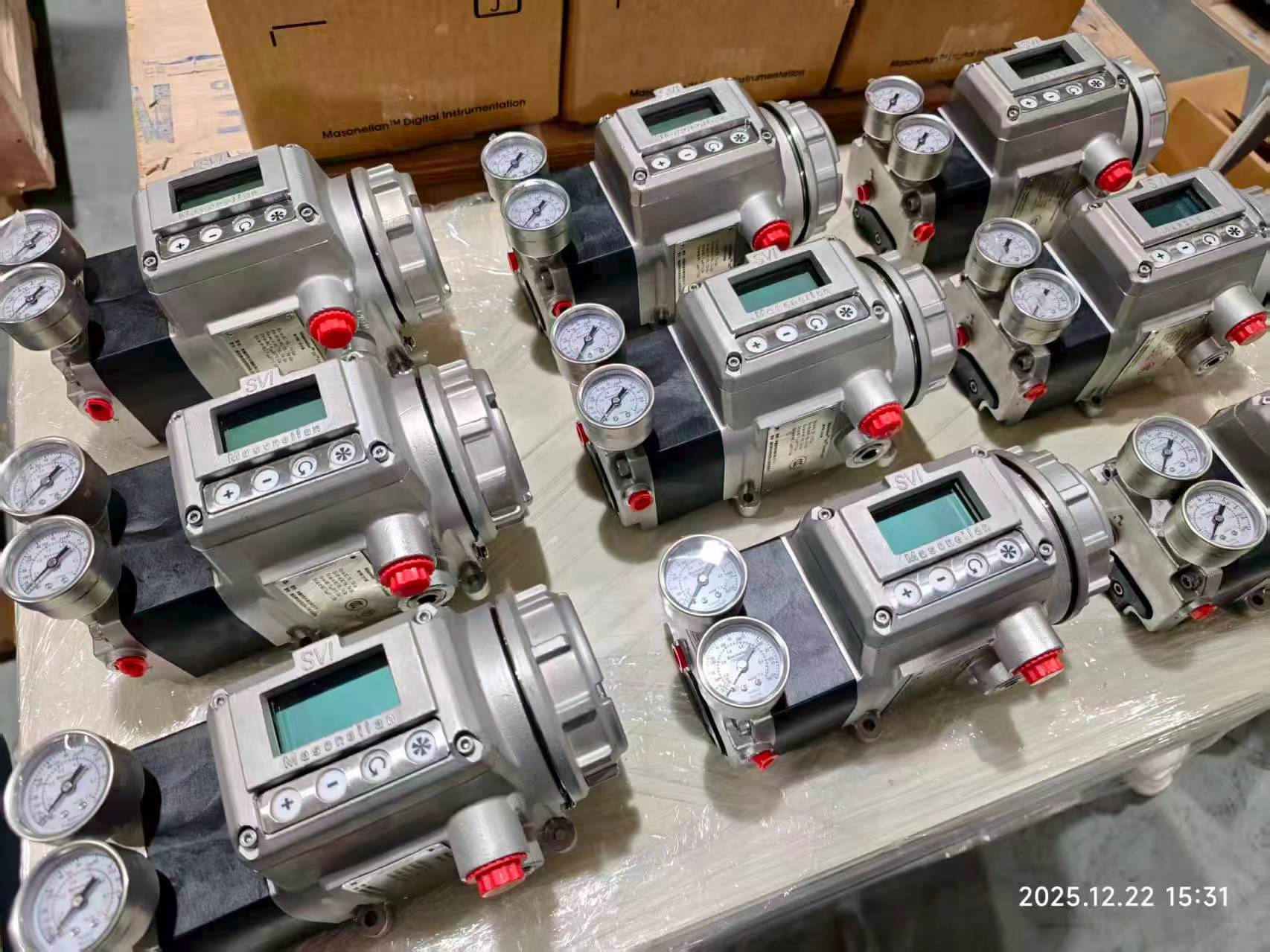

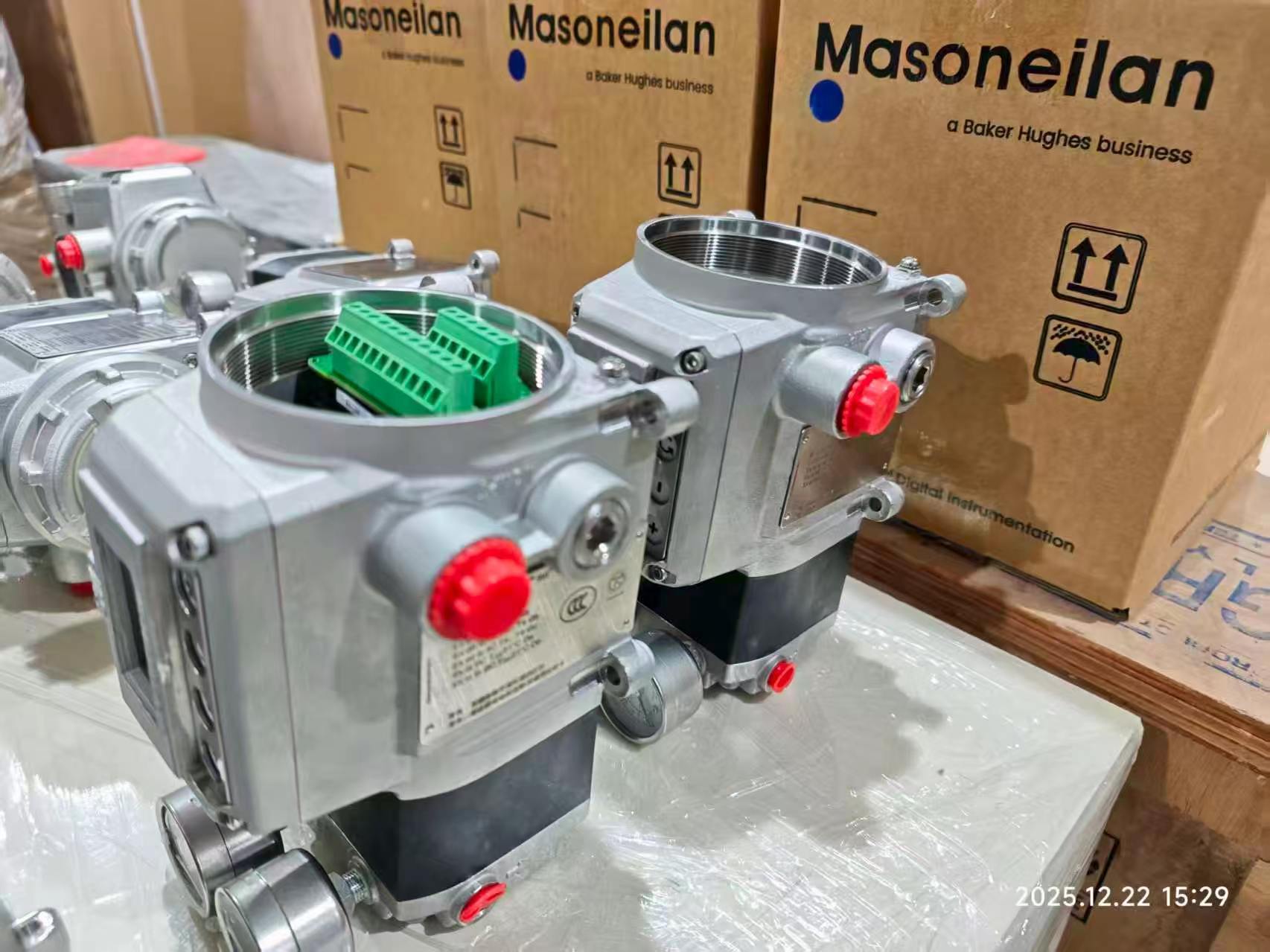

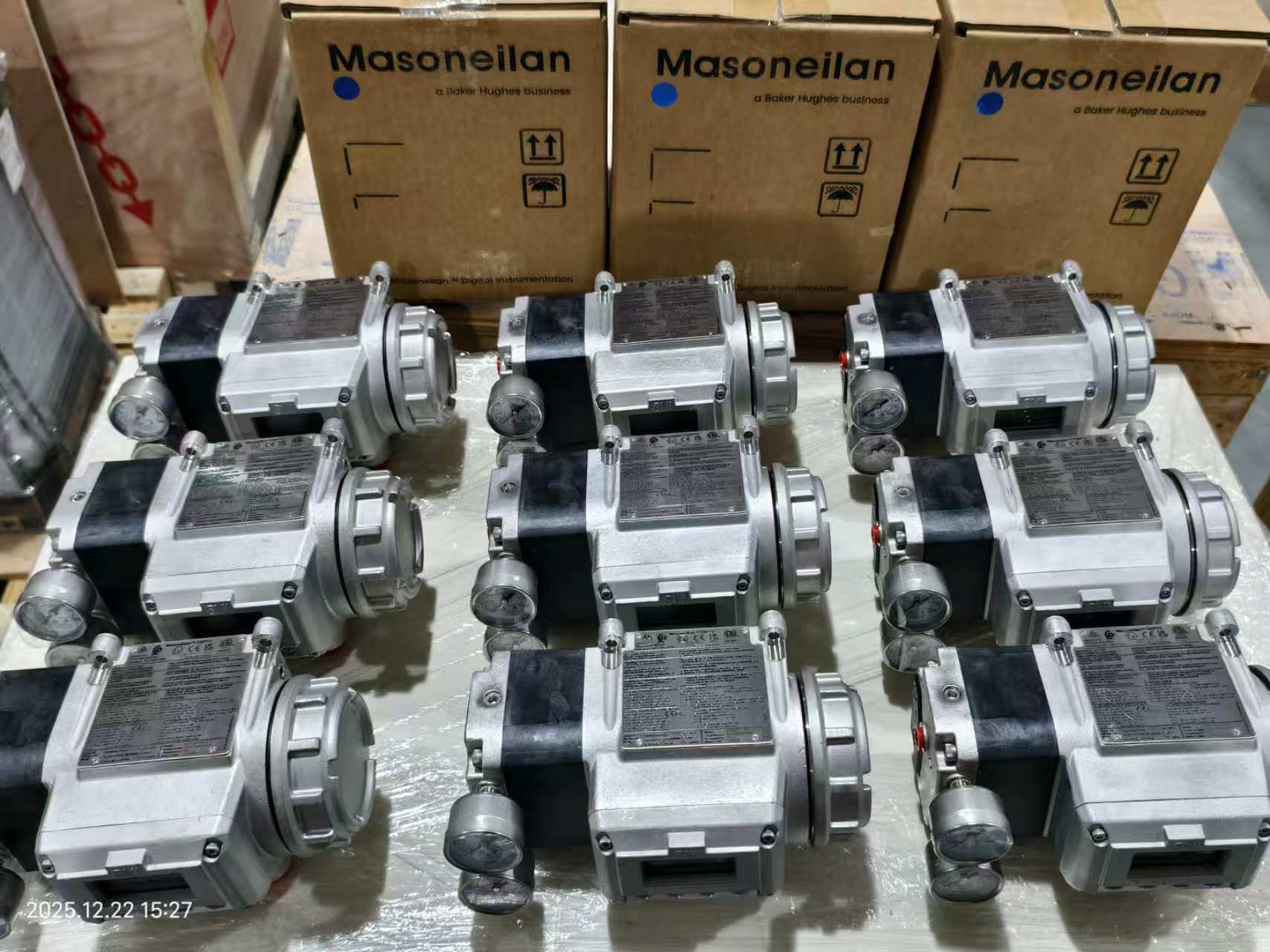

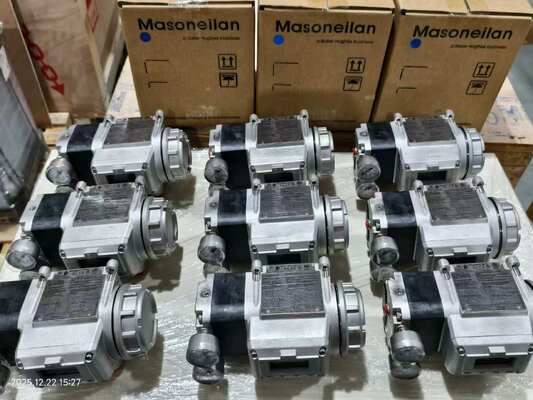

Masoneilan SVI3 Generasi Ketiga Digital Valve Positioner HART 7 untuk Control Valves

Ringkasan Produk

Masoneilan SVI3 adalah posisi katup digital generasi ketiga dari Baker Hughes.Dibangun pada lebih dari 20 tahun lapangan terbukti katup posisi sensing teknologi, menggunakan kontrol canggih dan algoritma diagnostik bersama dengan sensor posisi non-kontak untuk memberikan kinerja penentuan posisi yang akurat, responsif, dan dapat diandalkan.

Sensor posisi non-kontak membaca melalui rumah, sehingga tidak ada bagian bergerak mekanis memasuki rongga rumah utama.Fitur yang menonjol adalah pengaturan dan kalibrasi tombol tunggal Smart Cal, yang menyederhanakan pengoperasian. Antarmuka pengguna lokal mencakup tampilan grafis kontras tinggi dan tombol tekan yang dinilai untuk lokasi berbahaya.Perangkat ini terintegrasi dengan semua sistem kontrol terkemuka melalui dukungan DTM dan EDD.

SVI3 mencakup 19 diagnostik katup online baru yang terus memantau kesehatan katup saat beroperasi.memungkinkan analisis tren sebelum masalah mempengaruhi operasi pabrikKonsumsi udara dalam keadaan stabil berkurang sebesar 40% dibandingkan dengan generasi sebelumnya, sementara pengiriman udara ditingkatkan sebesar 15% untuk penggerak yang lebih cepat.

Spesifikasi Teknis

Industri Aplikasi

Masoneilan SVI3 digunakan dalam pembangkit listrik, pemurnian, petrokimia, minyak dan gas tengah, dan minyak dan gas hulu.Menara pendingin, bangunan reaktor, bangunan turbin, generator uap pemulihan panas, keseimbangan pabrik, destilasi, reformasi pengolahan air, retakan, pencampuran sekunder, pemadam dan fraksi,kompresi gas muatan, pemisahan, operasi integritas pipa, dehidrasi, pendinginan, penyulingan, pemuatan dan pengiriman, regasifikasi, dan kompresi.

Masalah Umum

• Smart Cal gagal menyelesaikan: Periksa tekanan suplai dalam 20-120 psi. Periksa batas perjalanan katup berada dalam kisaran nominal. Pastikan katup tidak terjebak atau mengikat.

• Osilasi posisi atau bersepeda: Periksa apakah slip stick hadir. Jika siklus posisi jauh lebih besar dari siklus setpoint, posisier mungkin menyebabkan siklus. Periksa untuk stroke katup blokir roda tangan,batang yang patah, atau komponen umpan balik posisi yang terputus.

• Kegagalan komunikasi dengan HART genggam: Memverifikasi bahwa resistensi loop cukup. Memverifikasi bahwa tegangan terminal memenuhi persyaratan kepatuhan (9Vdc @ 20mA, 11Vdc @ 4mA).

• Kesalahan daya rendah (LOW_POWER): arus masuk di bawah 3,15 mA. Tingkatkan arus loop ke 4 mA untuk kalibrasi dan diagnostik.

• TuneERR muncul setelah autotune: Penyesuaian manual mungkin diperlukan.

• SelfCheckError atau kegagalan perangkat keras: Putuskan daya selama dua menit dan mulai kembali. Hapus alarm dengan menggunakan ValVue atau HART Host. Jika kegagalan terus berlanjut, ganti modul elektronik.

Model Pengganti

Masoneilan SVI3 adalah pengganti langsung untuk SVI II AP dan SVI1000.Ini dilengkapi dengan pegangan pemasangan stainless steel untuk kombinasi katup / aktuator apa pun dan sepenuhnya kompatibel dengan SVI II AP dan SVI1000 pegangan pemasanganUntuk pengguna SVI II AP, upgrade relatif sederhana, dan hanya koneksi udara/tabung yang perlu disesuaikan.Memverifikasi pemasangan aktuator, jarak tempuh, dan protokol komunikasi sebelum memesan.
