Samson 4763 Series Electropneumatic Positioner 4-20mA untuk Katup Kontrol

Ringkasan Produk

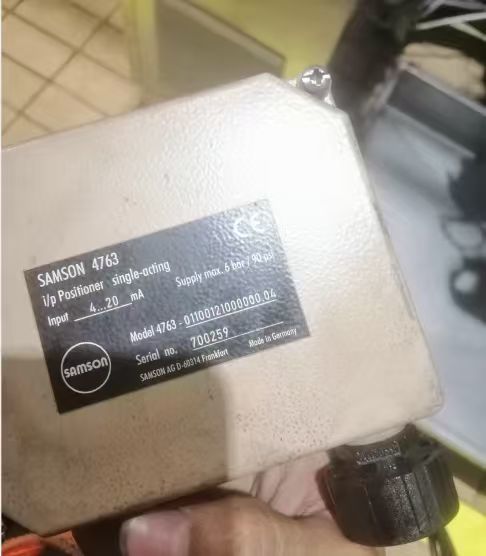

Samson 4763 adalah posisier elektropneumatik yang dirancang untuk pemasangan pada katup kontrol pneumatik.Ini adalah posisi tunggal bertindak yang membandingkan sinyal kontrol masukan dari sistem kontrol dengan posisi batang katup yang sebenarnya, kemudian mengeluarkan sinyal pneumatik yang sesuai ke aktuator.

Posisier ini kompak dan perawatan rendah, dengan perlengkapan aluminium die-casting.dan unit menawarkan respon dinamis yang sangat baik untuk operasi normal dan rentang terpisahBand proporsional yang dapat disesuaikan (P-band) dan kapasitas output udara yang dapat disesuaikan memungkinkan penyesuaian halus untuk aplikasi tertentu.

4763 menerima sinyal input listrik 4-20mA atau 1-5mA. Ia menggunakan sistem flapper-nozzle yang beroperasi pada prinsip keseimbangan gaya. Semua parameter dapat diakses untuk konfigurasi.Unit ini tersedia dengan alat ukur tekanan opsional untuk pemantauan tekanan udara pasokan dan sinyal.

Spesifikasi Teknis

Industri Aplikasi

Samson 4763 digunakan dalam pengolahan kimia dan petrokimia, pembangkit listrik, pulp dan kertas, dan otomatisasi industri umum.Ini cocok untuk layanan throttling dan aplikasi yang membutuhkan posisi katup yang tepatDesain kompak dan ketahanan getaran membuatnya cocok untuk lingkungan proses yang menuntut.

Masalah Umum

• Positioner tidak merespons sinyal masukan: Periksa tekanan pasokan dalam 1,4 ~ 6 bar. Periksa koneksi pneumatik aman. Periksa bahwa perakitan nozzle tidak tersumbat.

• Posisi katup tidak sesuai dengan sinyal masukan: Periksa pengaturan band proporsional (P-band). Periksa apakah arah operasi (langsung atau terbalik) diatur dengan benar. Kalibrasi kembali titik nol.

• Operasi atau osilasi yang tidak teratur: Periksa kebocoran udara di tabung dan fittings. Periksa gesekan yang berlebihan di pengemasan katup atau aktuator. Memverifikasi bahwa pengaturan kapasitas keluaran udara sesuai.

• Kesalahan kalibrasi titik nol: titik nol berada di luar jangkauan. periksa pemasangan dan atur kembali titik nol.

• Tekanan pasokan rendah: Periksa bahwa tekanan pasokan memenuhi persyaratan minimum 1,4 bar. Periksa regulator pasokan udara.

Model Pengganti

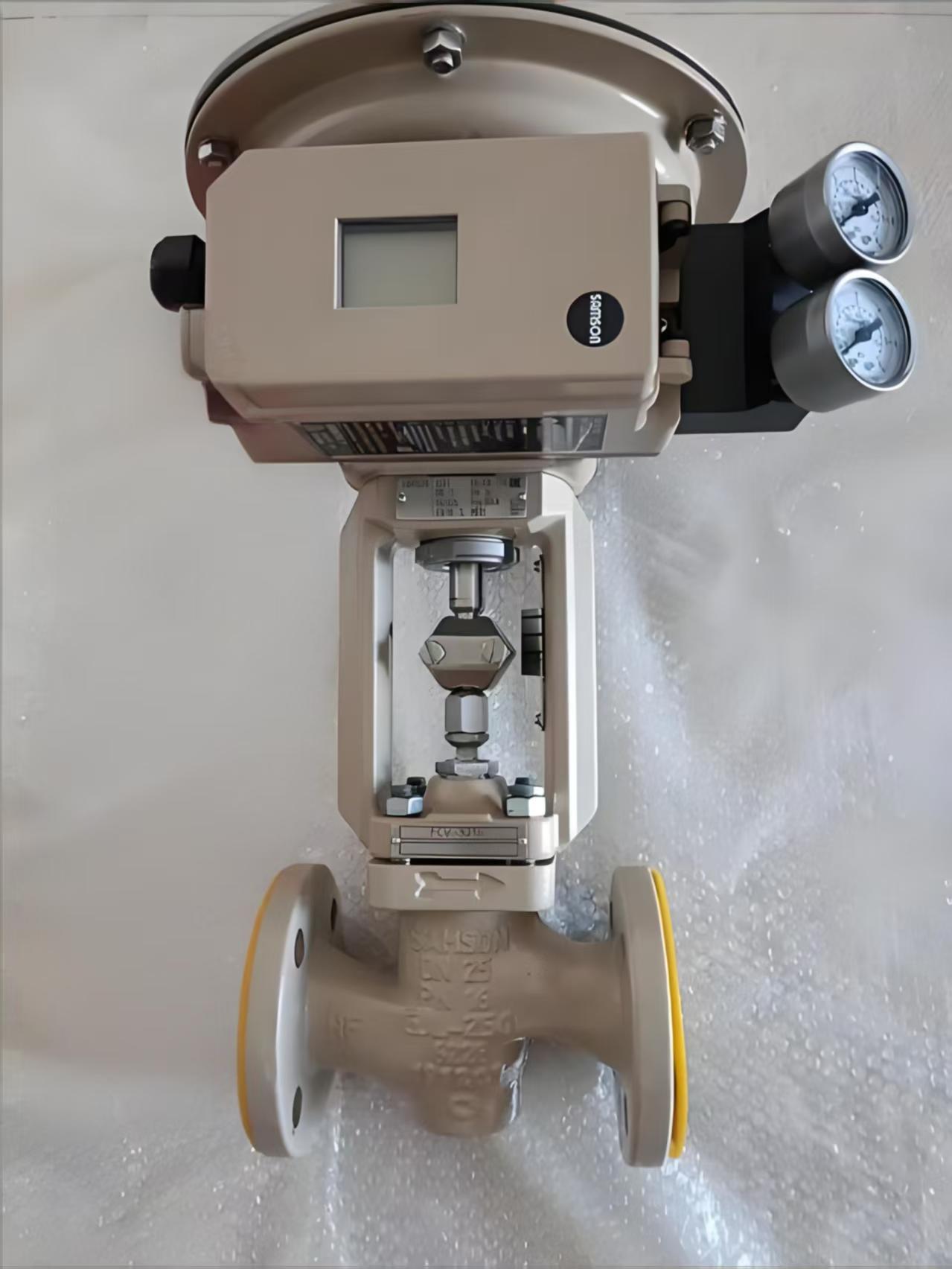

Samson 4763 akan dihentikan dalam waktu dekat. Pengganti langsung adalah TROVIS 3730-1, yang merupakan posisi cerdas generasi berikutnya dengan komunikasi HART dan fitur yang ditingkatkan.Tipe 3767 juga tersedia sebagai alternatif. 4763 adalah pendahulunya dari seri 3730 dan berbagi kompatibilitas pemasangan yang sama.dan protokol komunikasi sebelum memesan.
