Spirax Sarco SP7 Series Smart Valve Positioner HART untuk katup kontrol

Ringkasan Produk

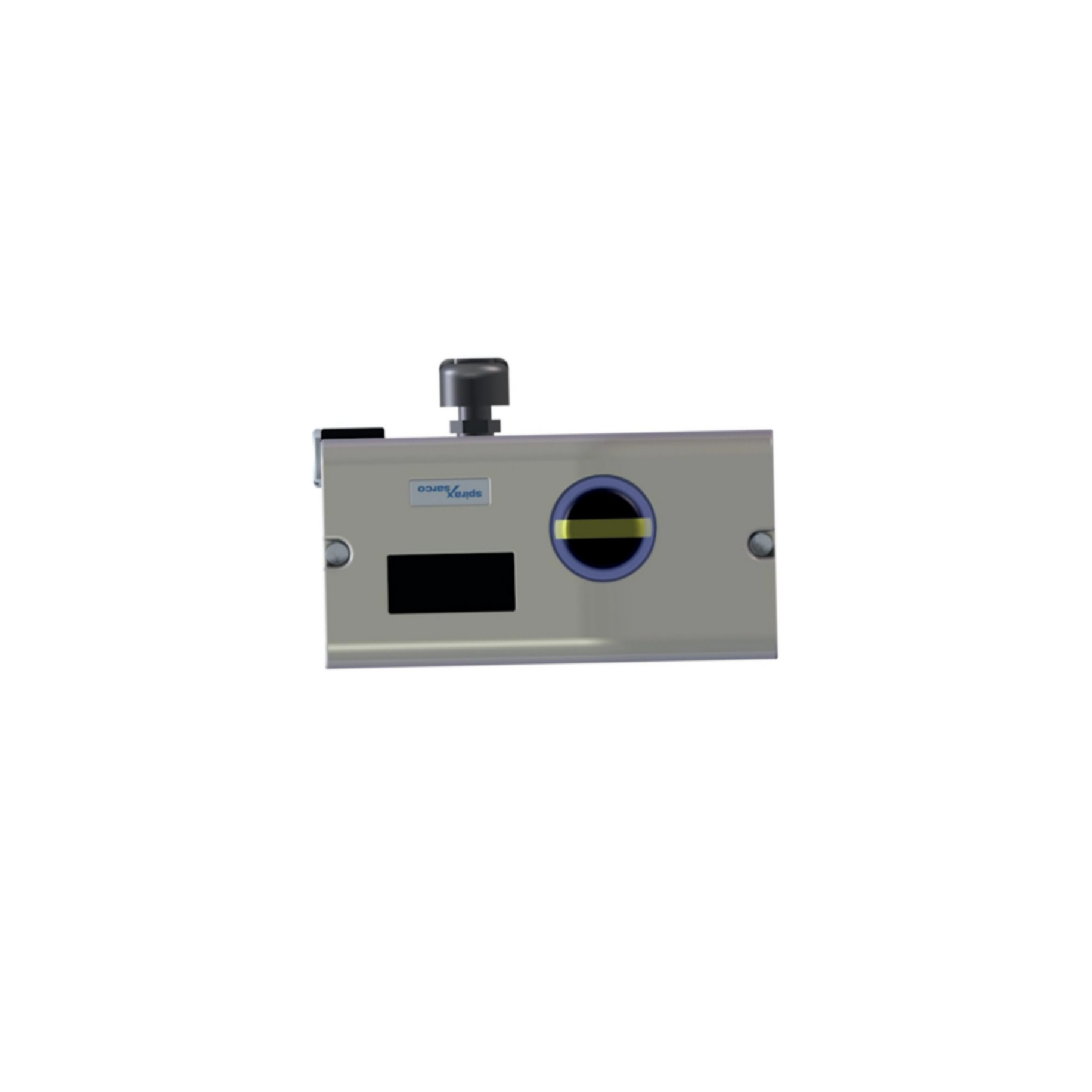

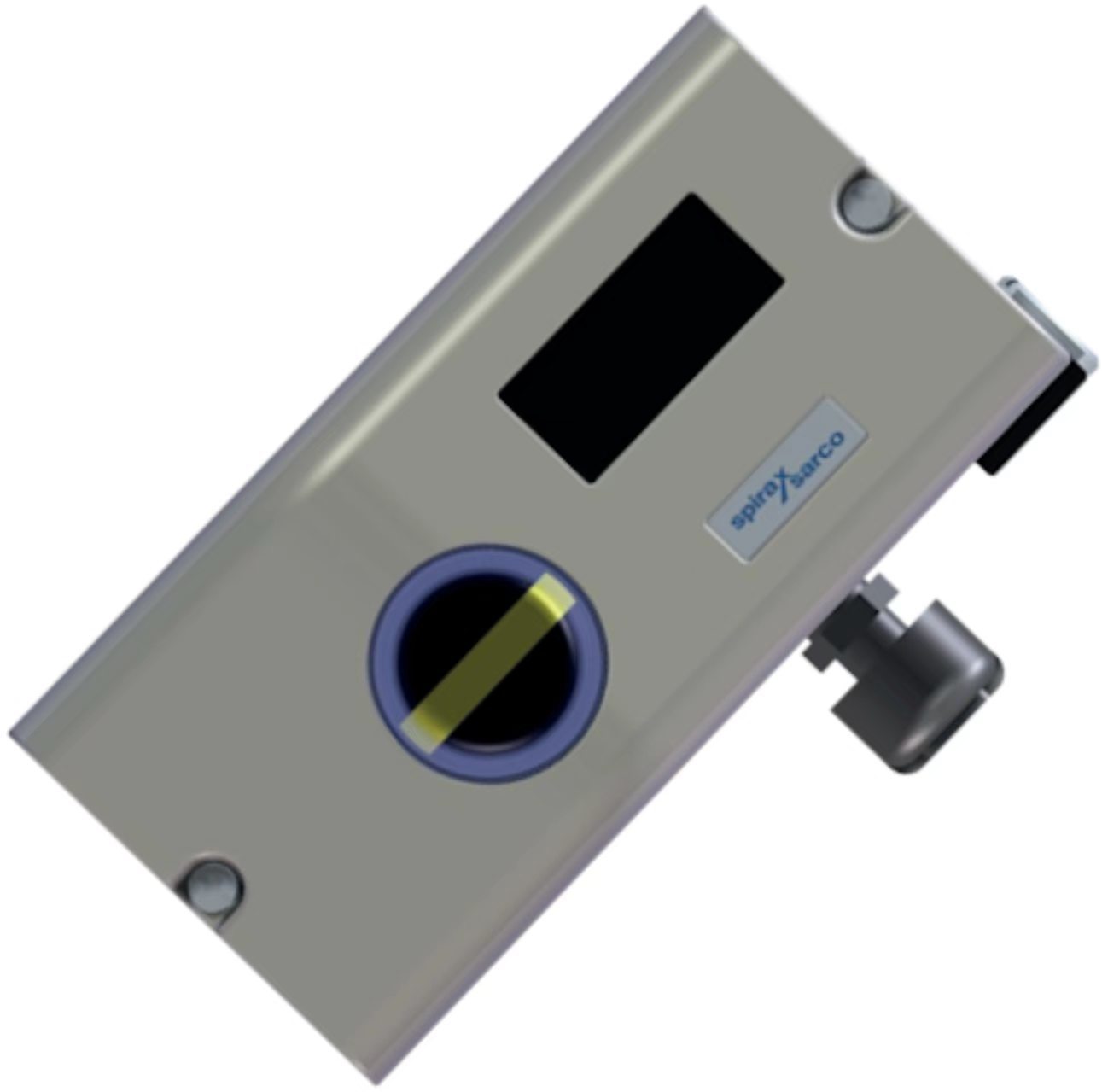

Spirax Sarco SP7 adalah posisi katup elektro-pneumatik yang cerdas dan dapat dikonfigurasi secara elektronik yang dirancang untuk dipasang pada aktuator linier atau putar pneumatik yang sesuai dengan NAMUR.Hal ini menjamin proporsi yang tepat antara stroke katup dan sinyal input listrik (mA) ke posisi.

SP7-1* memiliki casing aluminium yang diolah untuk pemasangan di luar ruangan.Positioner dapat dikirimkan dengan atau tanpa kit pemasangan dan dengan atau tanpa blok tekanan gaugeHal ini bekerja dengan sinyal kontrol dalam mA dan tekanan pasokan udara dari 1,4 sampai 6 bar.

SP7-10 termasuk antarmuka komunikasi lokal (LCI) sebagai standar, dengan modul komunikasi HART opsional untuk komunikasi melalui sinyal 20mA. HART 5 atau HART 7 tersedia.SP7-11 menawarkan modul PROFIBUS PA, dan SP7-12 menawarkan modul FOUNDATION Fieldbus. Masukan digital dapat mengaktifkan fungsi sistem kontrol, dan output digital mengeluarkan pesan kolektif (alarm / kesalahan).SP7 adalah salah satu posisi yang paling hemat energi yang tersedia, dengan konsumsi udara maksimum pada keadaan stabil 0,015 SCFM, hingga 50 kali lebih efisien daripada posisi elektro-pneumatik serupa.

Spesifikasi Teknis

Industri Aplikasi

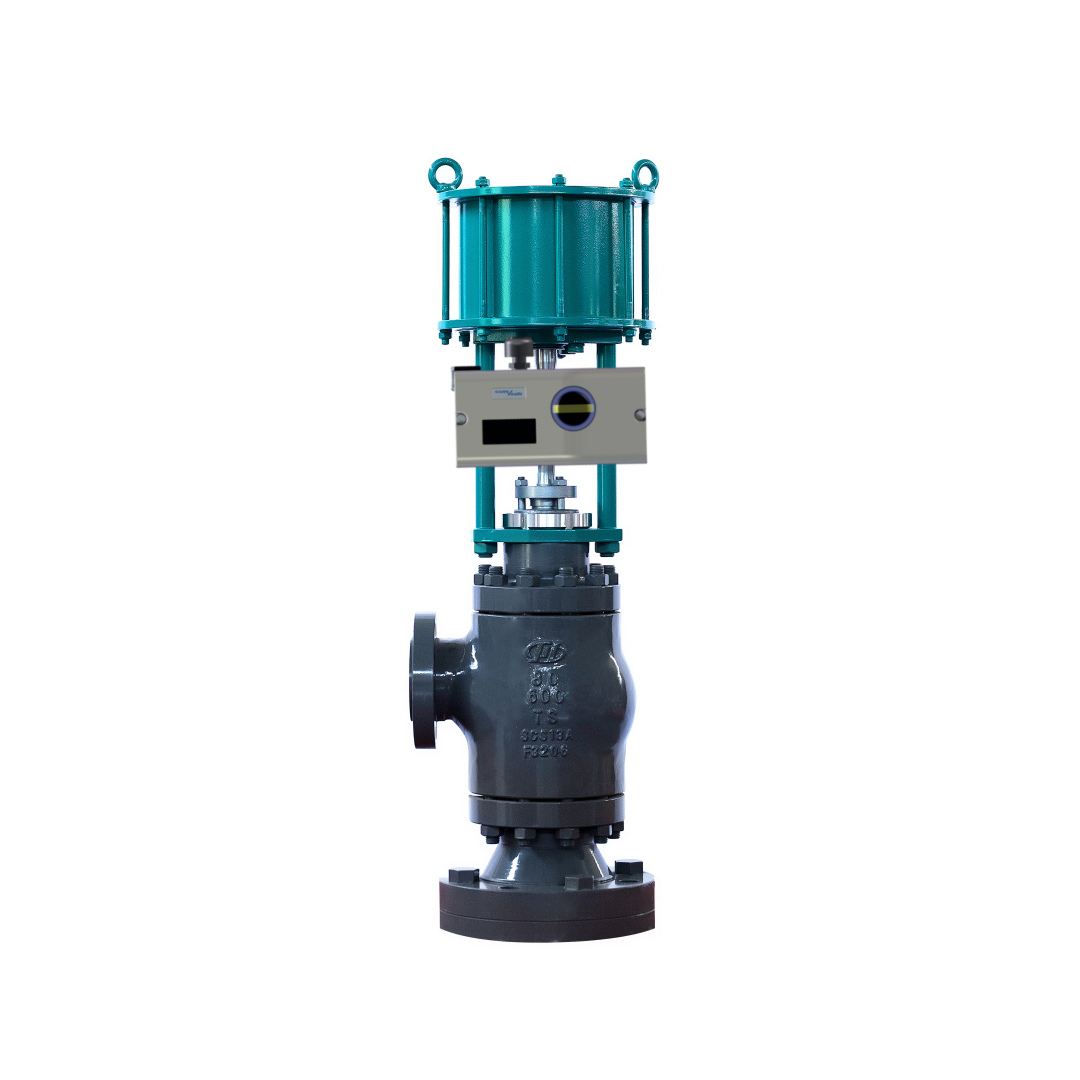

Spirax Sarco SP7 digunakan dalam sistem pengendalian uap, proses pemanasan dan pendinginan, makanan dan minuman utilitas, uap bersih farmasi, dan umum kontrol katup industri.Ini cocok untuk aplikasi di mana penentuan posisi digital yang andal dan efisiensi energi sangat pentingPosisier dapat digunakan dengan setiap aktuator yang sesuai dengan NAMUR, termasuk Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000, dan TN2000 seri aktuator.

Masalah Umum

• Positioner tidak merespons sinyal masukan: Periksa tekanan udara pasokan dalam 1,4 ~ 6 bar. Memverifikasi koneksi pneumatik aman. Periksa kualitas pasokan udara memenuhi ISO 8573-1: 2010 Kelas 3:3:3.

• Posisi katup tidak sesuai dengan sinyal masukan: Periksa pengaturan kurva karakteristik. Memverifikasi bahwa arah operasi diatur dengan benar. Kalibrasi kembali titik nol.

• Tanggapan katup lambat: Periksa tekanan udara pasokan dan filter.

• Kesalahan 10 (Sumber daya terputus): Pasokan listrik terputus selama setidaknya 20 ms. Aktuator dipindahkan ke posisi aman. Setelah sekitar 5 detik, posisi otomatis diatur kembali.

• ERROR 11 (kesalahan RAM): Aktuator dipindahkan ke posisi aman. Setelah sekitar 5 detik, posisi otomatis diatur ulang dan RAM diinitialisasi kembali.

• SENS_ERRSensor posisinya rusak, hubungi layanan untuk penggantian.

• ALARM 1 (Kebocoran antara posisi dan aktuator): Periksa tabung pneumatik dan perlengkapan untuk kebocoran.

• ALARM 2 (Tentang arus setpoint di luar kisaran)Periksa sumber sinyal masuk dan kabel.

Model Pengganti

Spirax Sarco SP7 adalah platform posisi cerdas generasi saat ini. SP8 Smart Positioner adalah pilihan tingkat berikutnya dari lini produk yang sama,menawarkan diagnostik katup canggih dengan tren data jangka panjang untuk membandingkan kinerja katup saat ini dengan katup kontrol baruUntuk instalasi lama, SP7 berfungsi sebagai peningkatan dari posisier seri Spirax Sarco EP5/EP6 yang lebih tua dan posisier hanya pneumatik.jarak tempuh, dan protokol komunikasi sebelum memesan.
