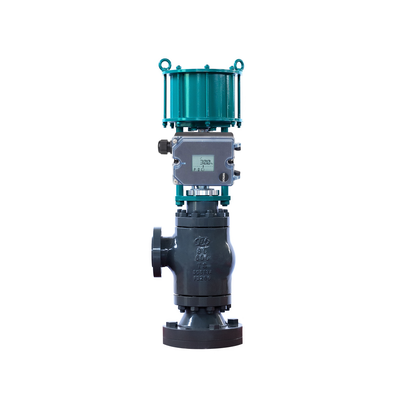

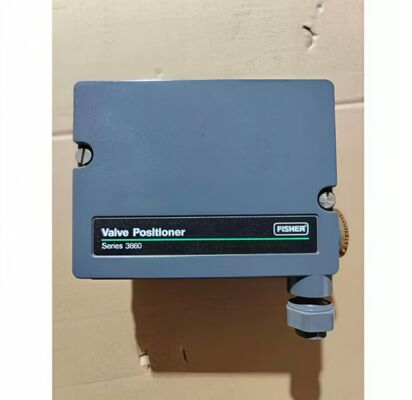

Fisher 3661 Series Electro-Pneumatic Valve Positioner dengan 4-20mA analog Input Single-Acting untuk 90 psi Max Outlet Pressure

Tinjauan Produk

Fisher 3661 adalah positioner katup elektro-pneumatik aksi tunggal yang dirancang untuk digunakan dengan berbagai aktuator pada katup batang geser untuk aplikasi throttling. Alat ini memberikan posisi katup yang proporsional dengan sinyal input DC miliampere standar yang diterima dari perangkat kontrol.

Desain positioner menyediakan instrumentasi yang akurat dan responsif cepat yang mampu menahan getaran di sebagian besar lingkungan pabrik. Konsumsi udara kondisi tunak yang rendah berkontribusi pada operasi yang efisien. Penyesuaian gain dan redaman yang mudah menyempurnakan stabilitas positioner sesuai dengan persyaratan aplikasi tertentu.

3661 menerima sinyal input DC miliampere standar dari perangkat kontrol dan menyediakan kemampuan split range serta zero dan span yang dapat disesuaikan. Sebagian besar suku cadang untuk positioner 3661 dapat dipertukarkan, sehingga memerlukan lebih sedikit suku cadang cadangan untuk mendukung positioner ini. Casing dan penutup dirancang untuk menahan getaran mekanis dan penanganan kasar. Penyesuaian zero dan span dapat dilakukan dengan penutup terpasang.

Positioner digunakan dengan aktuator Fisher 657, 667, 1250, 1250R, 3024S, dan GX. Alat ini juga dapat dipasang pada aktuator Baumann.

Spesifikasi Teknis

Industri Aplikasi

Fisher 3661 digunakan dalam industri petrokimia, pembangkit listrik, pengolahan air, kertas, serta makanan dan minuman. Alat ini cocok untuk aplikasi throttling pada katup batang geser.

Masalah Umum

• Tidak ada sinyal output dengan input ada: Periksa nosel tersumbat. Bersihkan nosel. Periksa tekanan suplai udara.

• Tekanan output lambat atau abnormal: Periksa tekanan suplai berada dalam spesifikasi. Periksa amplifier pneumatik dan rakitan nosel/flapper.

• Respons linier buruk: Periksa penyesuaian pegas nol. Periksa posisi mekanisme penyesuaian rentang.

• Positioner tidak merespons: Verifikasi tekanan suplai dan koneksi pneumatik. Periksa apakah konverter menerima sinyal 4-20 mA.

• Kebocoran udara: Periksa O-ring, gasket, dan diafragma dari keausan. Ganti sesuai kebutuhan.

Model Pengganti

Fisher 3661 adalah platform positioner elektro-pneumatik yang matang. Untuk komunikasi digital modern dan diagnostik canggih, pengontrol katup digital Fisher DVC6200 atau DVC2000 adalah alternatif generasi saat ini. Untuk instalasi lama, 3661 berfungsi sebagai rekan elektro-pneumatik untuk positioner pneumatik 3660. Untuk alternatif lintas vendor, verifikasi pemasangan aktuator, rentang travel, dan kompatibilitas sinyal input sebelum memesan.
