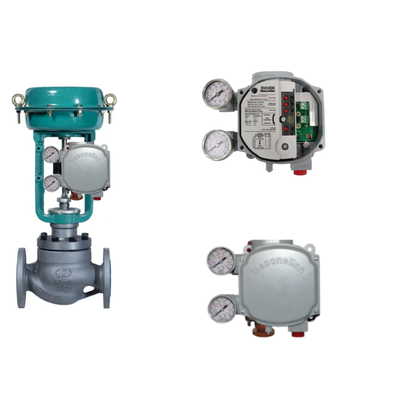

Masoneilan SVI1000 Loop-Powered 4-20mA HART Digital Valve Positioner dengan Non-Contact Magnetic Feedback

Ikhtisar Produk

Masoneilan SVI1000 adalah positioner katup digital yang berkomunikasi melalui HART yang beroperasi pada loop 4-20mA. Unit ini dirancang khusus untuk katup kontrol pneumatik aksi tunggal. Unit ini menggunakan sistem umpan balik magnetik non-kontak yang menghilangkan tautan mekanis dan keausan yang terkait. Karena ditenagai oleh loop, catu daya terpisah tidak diperlukan.

Antarmuka tombol tekan lokal dengan indikator LED mengikuti desain satu tombol-satu fungsi. Sebagian besar katup dapat dikonfigurasi dan dikalibrasi dalam waktu kurang dari lima menit. HART Revisi 5 atau 7 dapat dipilih di lapangan. Dua sakelar solid-state bawaan dapat digunakan untuk indikasi posisi. Desain pemasangan universal berfungsi dengan aktuator linier dan putar.

Spesifikasi Teknis

Industri Aplikasi

Masoneilan SVI1000 digunakan dalam pembangkit listrik, pemrosesan kimia, penyulingan, petrokimia, serta minyak dan gas. Aplikasi umum meliputi generator turbin uap, kondensor, menara pendingin, generator uap pemulihan panas, distilasi, hidroproses, cracking, pencampuran, integritas pipa, dan kompresi gas. Pengaturan yang sederhana dan umpan balik magnetik yang andal menjadikannya ideal untuk kontrol throttling rutin pada katup pneumatik aksi tunggal.

Masalah Umum

• Positioner tidak merespons sinyal masukan: Verifikasi tekanan pasokan berada dalam rentang 20-100 psi dan koneksi pneumatik aman. Periksa apakah mode perangkat diatur ke Normal.

• Katup merespons lambat atau tidak sama sekali: Konfirmasikan setpoint pasokan udara lebih besar dari nilai akhir pegas ditambah 10 psig. Untuk aktuator bervolume besar, verifikasi penurunan pasokan selama pengisian kurang dari 15%.

• Peringatan kesalahan posisi: Lakukan tanda tangan katup menggunakan SVI1000 Basic DTM. Periksa kekencangan packing, penumpukan batang, atau gesekan aktuator. Lakukan Autotune atau Manual tuning.

• Daya marjinal (semua LED mati): Arus masukan di bawah 3,85 mA. Tingkatkan arus loop menjadi 4 mA untuk kalibrasi dan diagnostik.

• Kalibrasi gagal: Kalibrasi sensor masukan berada di luar jangkauan yang dapat diterima. Menggunakan peralatan pengukur presisi, lakukan kalibrasi sesuai dengan batas batas.

• Kegagalan perangkat keras (SelfCheckError): Lepaskan daya selama dua menit dan mulai ulang. Hapus alarm melalui ValVue atau HART Host. Jika kegagalan berlanjut, ganti modul elektronik.

Model Pengganti

Masoneilan SVI1000 adalah positioner digital dasar. Untuk aplikasi yang memerlukan diagnostik katup canggih, kapasitas aliran lebih tinggi, atau fungsi keselamatan berperingkat SIL, seri SVI II AP atau SVI3 adalah pilihan tingkat selanjutnya dari lini produk yang sama. Untuk alternatif lintas vendor, verifikasi pemasangan aktuator, rentang perjalanan, dan protokol komunikasi sebelum memesan.
