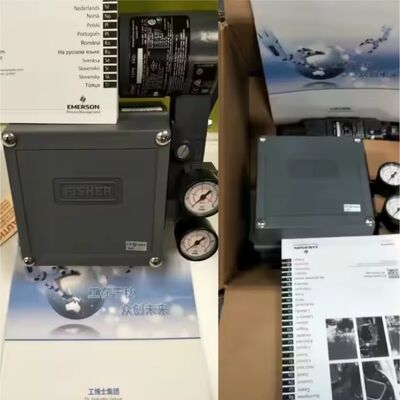

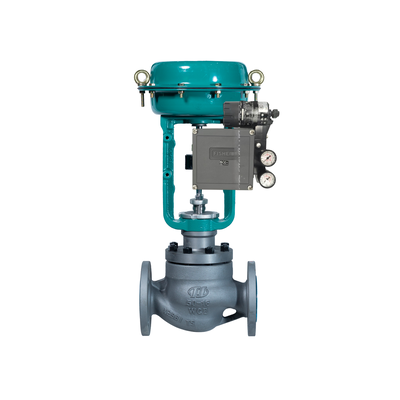

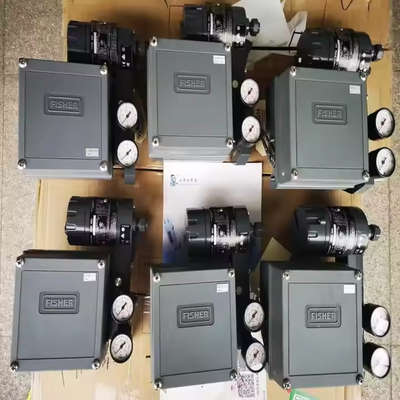

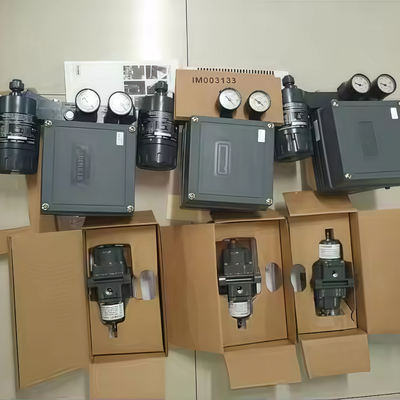

Positioner Elektro-Pneumatik Fisher 3582i dengan Input 4-20 mA DC untuk Katup Kontrol Modulasi Aktuasi Diafragma

Ikhtisar Produk

Fisher 3582i adalah positioner katup elektro-pneumatik yang dirancang untuk katup kontrol aktuator diafragma, batang geser. Ini menggabungkan konverter elektro-pneumatik 582i dengan positioner pneumatik 3582. Konverter menerima sinyal 4-20 mA DC dan menghasilkan keluaran pneumatik proporsional melalui sistem nozzle/flapper. Sinyal pneumatik ini kemudian menggerakkan tahap positioner, yang menyesuaikan tekanan suplai aktuator untuk menahan batang katup pada posisi yang diperintahkan oleh sinyal masukan.

Unit ini dikenal karena akurasi, respons cepat, dan toleransi terhadap getaran pabrik. Unit ini mengonsumsi sedikit udara dalam kondisi stabil, mendukung operasi yang efisien. Desain modular memungkinkan konverter 582i ditambahkan ke positioner pneumatik 3582 yang ada di lapangan, mengubahnya menjadi operasi elektro-pneumatik.

Nol dan rentang dapat disesuaikan dengan obeng dan kunci pas setelah penutup dilepas. Aksi langsung dan terbalik dapat diubah di lapangan. Variasi tekanan suplai dan beban katup memiliki efek minimal pada kinerja. Casing dan bahan internal tahan terhadap kondisi yang keras, dan udara buangan membersihkan bagian internal untuk perlindungan ekstra.

Spesifikasi Teknis

Industri Aplikasi

3582i digunakan dalam industri proses dengan katup kontrol batang geser aktuator diafragma. Unit ini menangani kontrol aliran, tekanan, suhu, dan level. Rentang nol dan rentang yang dapat disesuaikan mencakup semua sinyal masukan standar, termasuk rentang terpisah. Satu keluarga positioner mendukung banyak aplikasi, menyederhanakan inventaris suku cadang di seluruh pabrik.

Masalah Umum

• Positioner tidak merespons sinyal masukan: Periksa tekanan suplai dan koneksi pneumatik. Pastikan rakitan nozzle/flapper tidak tersumbat dan relay berfungsi.

• Posisi batang katup tidak sesuai dengan sinyal masukan: Periksa kalibrasi nol dan rentang. Pastikan posisi cam sesuai dengan perjalanan dan aksi aktuator.

• Operasi tidak menentu atau osilasi: Periksa kebocoran udara pada selang dan fitting. Periksa gesekan berlebihan pada packing katup atau aktuator.

• Fluktuasi tekanan suplai memengaruhi posisi: Pastikan tekanan suplai stabil dan dalam rentang yang direkomendasikan. 3582i dirancang untuk meminimalkan efek perubahan tekanan suplai, tetapi fluktuasi ekstrem masih dapat menyebabkan masalah.

Model Pengganti

3582i adalah desain positioner pneumatik lama. Untuk instalasi baru yang memerlukan komunikasi digital dan diagnostik, pengontrol katup digital DVC6200 atau DVC2000 adalah padanan modern dari lini produk yang sama. Konverter 582i dapat dipasang di lapangan pada positioner pneumatik 3582 yang ada untuk meningkatkannya ke konfigurasi 3582i, meskipun ini mungkin memerlukan perubahan pemasangan positioner dan rentang sinyal masukan. Untuk alternatif antar-vendor, verifikasi kompatibilitas pemasangan aktuator, rentang perjalanan, dan sinyal masukan sebelum memesan.
