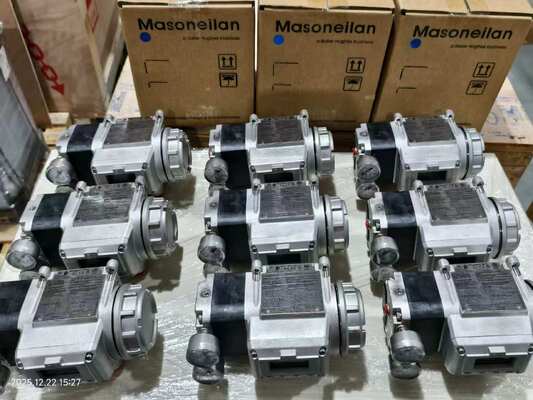

Masoneilan SVI3 Digital Valve Positioner dengan HART 7 Komunikasi 4-20mA Loop dan Diagnosis Lanjutan

Ringkasan Produk

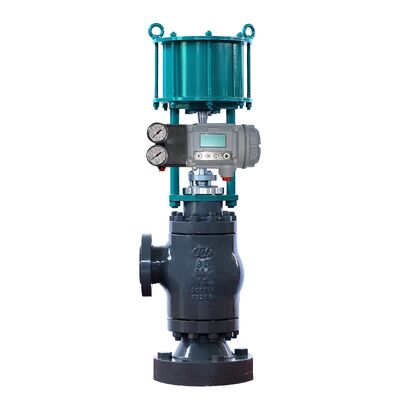

Masoneilan SVI3 adalah posisi katup digital generasi ketiga yang menggunakan komunikasi HART 7 melalui loop dua kabel 4-20mA.Ini menggerakkan aktuator pneumatik dengan presisi tinggi dan termasuk diagnostik canggih untuk pemantauan katup terus menerusSensor posisi non-kontak membaca melalui rumah, menghilangkan titik keausan mekanis.

Smart Cal memungkinkan pengaturan dan kalibrasi dengan satu tombol, mengurangi waktu persiyapan.Posisier menyimpan data diagnostik hingga satu tahun di atas kapal, memungkinkan analisis tren tanpa alat eksternal.

Konsumsi udara dalam keadaan stabil 40% lebih rendah daripada model sebelumnya, dan pengiriman udara 15% lebih tinggi untuk membelai lebih cepat.SVI3 mencakup 19 diagnostik katup online yang memantau kesehatan katup saat proses berjalan, membantu memprediksi kebutuhan perawatan sebelum kegagalan terjadi.

Spesifikasi Teknis

Industri Aplikasi

Masoneilan SVI3 digunakan dalam pembangkit listrik, pemurnian, petrokimia, minyak dan gas tengah, dan minyak dan gas hulu.Menara pendingin, bangunan reaktor, bangunan turbin, generator uap pemulihan panas, keseimbangan pabrik, destilasi, reformasi pengolahan air, retakan, pencampuran sekunder, pemadam dan fraksi,kompresi gas muatan, pemisahan, operasi integritas pipa, dehidrasi, pendinginan, penyulingan, pemuatan dan pengiriman, regasifikasi, dan kompresi.

Masalah Umum

• Smart Cal gagal menyelesaikan: Periksa tekanan suplai dalam 20-120 psi. Periksa batas perjalanan katup berada dalam kisaran nominal. Pastikan katup tidak terjebak atau mengikat.

• Osilasi posisi atau bersepeda: Periksa apakah slip stick hadir. Jika siklus posisi jauh lebih besar dari siklus setpoint, posisier mungkin menyebabkan siklus. Periksa untuk stroke katup blokir roda tangan,batang yang patah, atau komponen umpan balik posisi yang terputus.

• Kegagalan komunikasi dengan HART genggam: Memverifikasi bahwa resistensi loop cukup. Memverifikasi bahwa tegangan terminal memenuhi persyaratan kepatuhan (9Vdc @ 20mA, 11Vdc @ 4mA).

• Kesalahan daya rendah (LOW_POWER): arus masuk di bawah 3,15 mA. Tingkatkan arus loop ke 4 mA untuk kalibrasi dan diagnostik.

• TuneERR muncul setelah autotune: Penyesuaian manual mungkin diperlukan.

• SelfCheckError atau kegagalan perangkat keras: Putuskan daya selama dua menit dan mulai kembali. Hapus alarm dengan menggunakan ValVue atau HART Host. Jika kegagalan terus berlanjut, ganti modul elektronik.

Model Pengganti

Masoneilan SVI3 adalah pengganti langsung untuk SVI II AP dan SVI1000.Ini dilengkapi dengan pegangan pemasangan stainless steel untuk kombinasi katup / aktuator apa pun dan sepenuhnya kompatibel dengan SVI II AP dan SVI1000 pegangan pemasanganUntuk pengguna SVI II AP, upgrade relatif sederhana, dan hanya koneksi udara/tabung yang perlu disesuaikan.Memverifikasi pemasangan aktuator, jarak tempuh, dan protokol komunikasi sebelum memesan.
