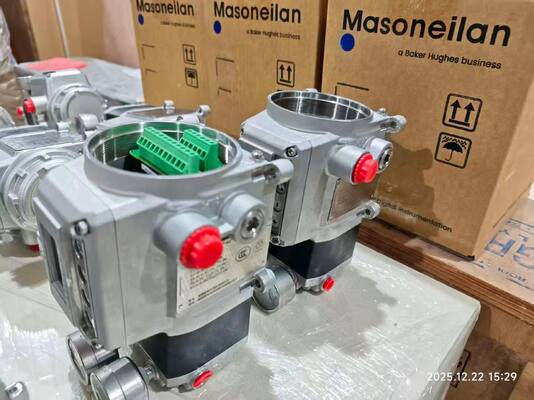

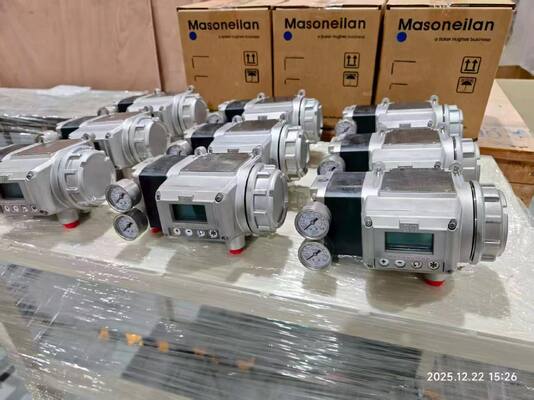

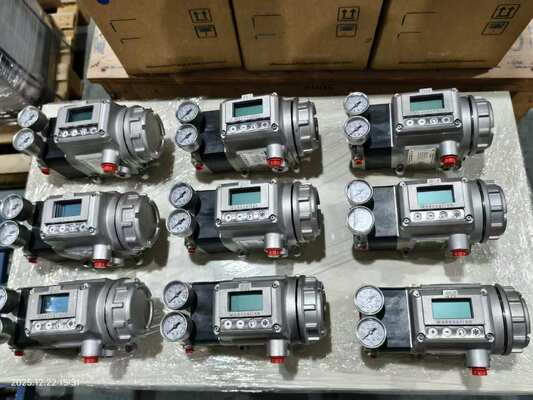

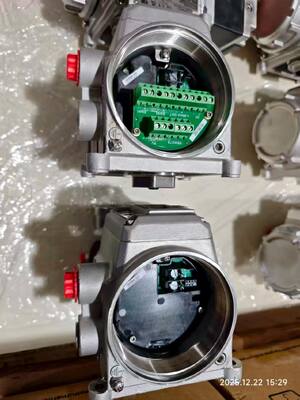

Masoneilan SVI3 Smart Valve Positioner dengan Komunikasi HART 7 Sensor Posisi Non-Kontak dan Pengaturan Satu Tombol Smart Cal

Ringkasan Produk

Masoneilan SVI3 adalah posisi katup generasi ketiga yang memanfaatkan komunikasi HART 7 melalui loop 4-20mA untuk mengontrol aktuator pneumatik dengan akurasi tinggi.Sensor posisinya yang tidak bersentuhan menghilangkan keausan mekanisSmart Cal memungkinkan pengaturan dan kalibrasi dengan satu tombol.Perangkat ini menyimpan data diagnostik hingga satu tahun di atas kapal dan terintegrasi dengan sistem kontrol melalui DTM dan EDDKonsumsi udara berkurang 40% dibandingkan dengan model sebelumnya, sementara pengiriman udara meningkat 15%.

Spesifikasi Teknis

Industri Aplikasi

SVI3 digunakan dalam pembangkit listrik, pemurnian, petrokimia, minyak dan gas tengah, dan minyak dan gas hulu.Bangunan reaktor dan turbin, generator uap pemulihan panas, keseimbangan pabrik, penyulingan, reforming pengolahan air, retakan, pencampuran sekunder, pemadam dan fraksi, kompresi gas muatan, pemisahan,Operasi integritas pipa, dehidrasi, pendinginan, pencairan, pemuatan dan pengiriman, regasifikasi, dan kompresi.

Masalah Umum

• Smart Cal gagal menyelesaikan: Periksa tekanan suplai dalam 20-120 psi. Periksa batas perjalanan katup berada dalam kisaran nominal. Pastikan katup tidak terjebak atau mengikat.

• Osilasi posisi atau bersepeda: Periksa apakah slip stick hadir. Jika siklus posisi jauh lebih besar dari siklus setpoint, posisier mungkin menyebabkan siklus. Periksa untuk stroke katup blokir roda tangan,batang yang patah, atau komponen umpan balik posisi yang terputus.

• Kegagalan komunikasi dengan HART genggam: Memverifikasi bahwa resistensi loop cukup. Memverifikasi bahwa tegangan terminal memenuhi persyaratan kepatuhan (9Vdc @ 20mA, 11Vdc @ 4mA).

• Kesalahan daya rendah (LOW_POWER): arus masuk di bawah 3,15 mA. Tingkatkan arus loop ke 4 mA untuk kalibrasi dan diagnostik.

• TuneERR muncul setelah autotune: Penyesuaian manual mungkin diperlukan.

• SelfCheckError atau kegagalan perangkat keras: Putuskan daya selama dua menit dan mulai kembali. Hapus alarm dengan menggunakan ValVue atau HART Host. Jika kegagalan terus berlanjut, ganti modul elektronik.

Model Pengganti

Masoneilan SVI3 adalah pengganti langsung untuk SVI II AP dan SVI1000.Ini dilengkapi dengan pegangan pemasangan stainless steel untuk kombinasi katup / aktuator apa pun dan sepenuhnya kompatibel dengan SVI II AP dan SVI1000 pegangan pemasanganUntuk pengguna SVI II AP, upgrade relatif sederhana, dan hanya koneksi udara/tabung yang perlu disesuaikan.Memverifikasi pemasangan aktuator, jarak tempuh, dan protokol komunikasi sebelum memesan.
