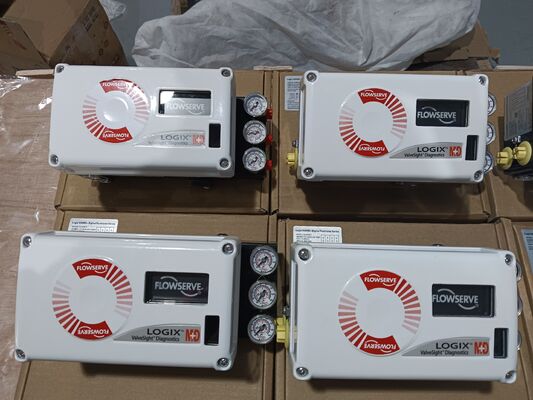

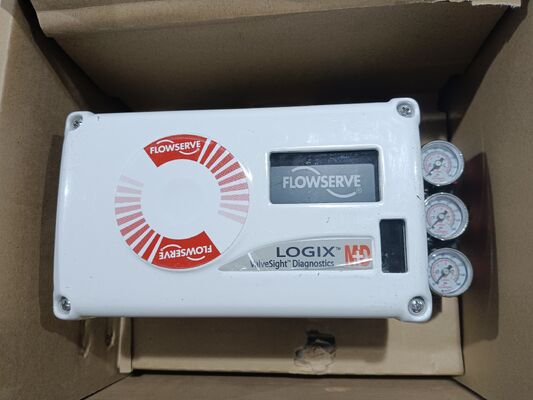

Flowserve Logix 520MD Digital Valve Positioner dengan Komunikasi HART 5, 6, dan 7, akurasi ± 0,25%, dan IP66/NEMA 4X Enclosure

Ikhtisar Produk

Flowserve Logix 520MD adalah positioner katup digital berkinerja tinggi yang direkayasa untuk kontrol aktuator pneumatik yang akurat. Perangkat ini menerima input dua kabel 4-20mA dengan komunikasi HART 5, 6, dan 7 serta menyediakan output pneumatik untuk aktuator putar dan linier. Unit ini menggabungkan kemampuan pemosisian dan penyetelan yang presisi dengan pengaturan yang sederhana dan fungsi diagnostik yang kuat.

Algoritma penyetelan gain multi-variabel memungkinkan 520MD melakukan perubahan langkah besar dengan overshoot minimal sambil mempertahankan resolusi untuk perubahan langkah yang sangat kecil. Auto-tune mengoperasikan aktuator untuk menghasilkan respons terukur dan memilih nilai gain yang memberikan kinerja aktuator yang sesuai. Pemilih pengubah gain dapat meningkatkan atau menurunkan gain yang dihitung untuk hasil yang optimal.

Sakelar DIP menangani mode penyetelan dan pengaturan umum lainnya. Untuk persyaratan khusus, set penyetelan dapat dimodifikasi dengan perangkat genggam atau perangkat lunak ValveSight untuk mengakomodasi berbagai ukuran dan jenis aktuator. Desain kontrol dua tahap memberikan waktu respons yang lebih cepat dan kontrol yang lebih ketat dengan konsumsi udara yang rendah.

Spesifikasi Teknis

Industri Aplikasi

Flowserve Logix 520MD melayani industri minyak dan gas, pemrosesan kimia, pembangkit listrik, pengolahan air, dan farmasi. Perangkat ini digunakan untuk kontrol pipa dan aktuator, pemosisian katup reaktor, otomatisasi bypass turbin, regulasi aliran, dan operasi katup higienis. Peringkat area berbahaya yang bersertifikat membuatnya cocok untuk lingkungan proses yang menuntut.

Masalah Umum

• Tidak ada kedipan LED: Arus di bawah 3,6 mA atau polaritas kabel salah. Verifikasi arus suplai setidaknya 3,6 mA dan periksa polaritasnya.

• Komunikasi tidak menentu: Masalah sinyal HART. Periksa bandwidth sumber arus dibatasi hingga 25Hz. Verifikasi panjang dan impedansi kabel. Gunakan penghalang keamanan intrinsik yang kompatibel.

• Unit tidak merespons perintah analog: Unit dalam mode perintah digital atau terjadi kesalahan kalibrasi. Ubah mode perintah ke analog. Kalibrasi ulang unit.

• Pembacaan posisi katup tidak sesuai harapan: Pemasangan sensor posisi tidak pada 180 derajat, langkah tidak terkalibrasi, MPC aktif, atau karakterisasi pengguna aktif. Posisikan ulang sensor. Kalibrasi langkah.

• Posisi didorong sepenuhnya terbuka atau tertutup, tidak merespons perintah: Langkah tidak terkalibrasi, loop internal sensor Hall tidak terhubung, pengaturan aksi udara salah, selang terbalik, atau masalah konverter I/P.

• Kalibrasi Gesekan Diperlukan: Tidak ada kalibrasi gesekan yang dilakukan sejak reset pabrik. Lakukan Kalibrasi Gesekan menggunakan menu tampilan, perangkat genggam, atau DTM.

Model Pengganti

Seri Flowserve Logix 520MD adalah platform positioner digital yang matang. Untuk aplikasi yang memerlukan integritas keselamatan tambahan, varian Logix 520MD+ menawarkan fitur yang ditingkatkan. Untuk instalasi yang lebih baru, Logix 3200MD dan Logix 3800MD adalah model alternatif dalam keluarga produk yang sama. Untuk alternatif lintas vendor, verifikasi pemasangan aktuator, rentang perjalanan, dan protokol komunikasi sebelum memesan.
