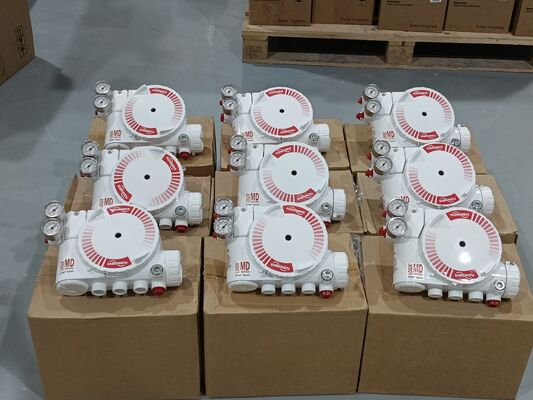

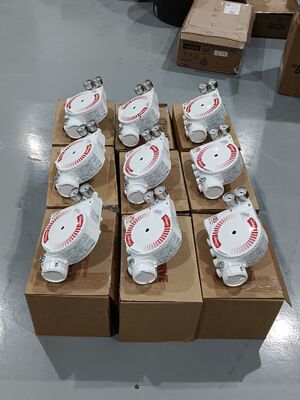

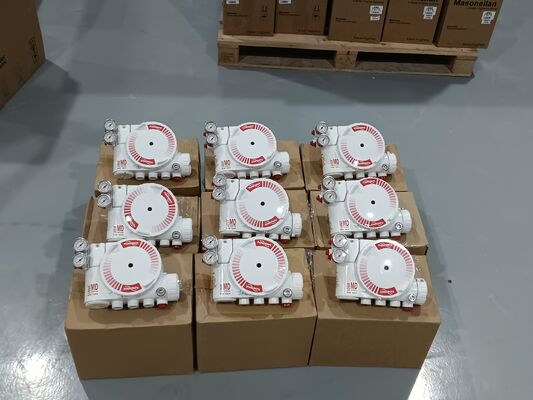

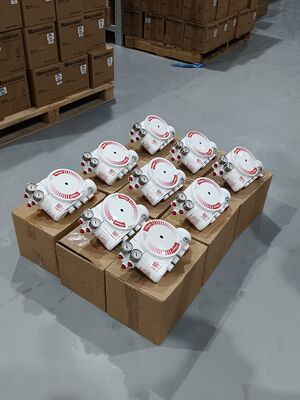

Flowserve Logix 3200MD Precision Digital Valve Positioner dengan HART 5 untuk katup kontrol pneumatik

Ringkasan Produk

Flowserve Logix 3200MD adalah posisi katup digital yang dibangun di sekitar teknologi piezo, memberikan kontrol yang dapat diandalkan dan akurat dari aktuator pneumatik.Ini mengambil dua kabel 4-20mA masukan dan drive alat pemicu katup dalam menanggapi perintah analogKonfigurasi dapat dilakukan secara lokal menggunakan tombol tekan, perangkat genggam HART, atau perangkat lunak SoftTools. LED status on-board, saklar DIP, dan tombol kalibrasi menyederhanakan proses pengaturan.Auto tuning dengan pilihan gain dinamis menjaga kontrol stabil dan responsif.

Posisier bekerja dengan dua aksi dan satu aksi aktuator dalam konfigurasi linier dan putar.Ini mentolerir fluktuasi tekanan pasokan dan menerima tekanan pasokan dari 30 sampai 150 psig. Rumah tahan ledakan memiliki kelas I Divisi 1 Grup B-D, Ex d IIB + H2, dan AEx d IIB + H2 peringkat.

Spesifikasi Teknis

Industri Aplikasi

Flowserve Logix 3200MD digunakan dalam minyak dan gas, pengolahan kimia, pembangkit listrik, pengolahan air, dan industri farmasi.posisi katup reaktor, otomatisasi bypass turbin, dan regulasi aliran di pabrik.

Masalah Umum

• Tidak ada LED berkedip: arus di bawah 3,6 mA atau polaritas kabel tidak benar.

• Komunikasi yang tidak teratur: Masalah sinyal HART. Periksa bandwidth sumber saat ini terbatas pada 25Hz. Memverifikasi panjang kabel dan impedansi. Gunakan penghalang keamanan intrinsik yang kompatibel.

• Unit tidak menanggapi perintah analog: Unit berada dalam mode perintah digital atau terjadi kesalahan kalibrasi.

• Pembacaan posisi katup tidak seperti yang diharapkanSensor posisi tidak dipasang pada 180 derajat, stroke tidak dikalibrasi, atau MPC aktif.

• Posisi yang didorong sepenuhnya terbuka atau tertutup: Stroke tidak dikalibrasi, sensor Hall lingkaran dalam tidak terhubung, set tindakan udara yang salah, atau tabung terbalik.

• Dibutuhkan Kalibrasi gesekan: Tidak ada kalibrasi gesekan yang dilakukan sejak reset pabrik. Lakukan kalibrasi gesekan menggunakan menu tampilan, genggam, atau DTM.

Model Pengganti

Flowserve Logix 3200MD adalah platform posisi digital yang matang. Untuk integritas keamanan tambahan, varian Logix 3200MD + menawarkan fitur yang ditingkatkan.Logix 3800 adalah model alternatif dalam keluarga produk yang samaUntuk alternatif cross-vendor, verifikasi pemasangan aktuator, jarak perjalanan, dan protokol komunikasi sebelum memesan.
