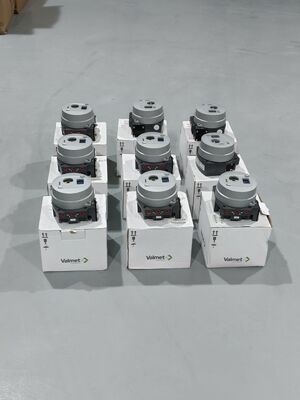

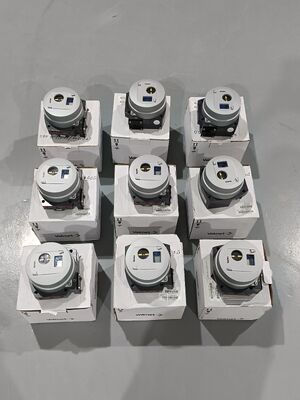

Neles ND9000 Positioner katup cerdas dengan HART 6/7 Fieldbus SIL 2 Sertifikasi dan pengukuran posisi katup tanpa kontak

Ringkasan Produk

Neles ND9000 adalah pengontrol katup cerdas berbasis mikrokontroler yang dibangun untuk kontrol aktuator pneumatik yang tepat.Ini berjalan pada 4-20mA atau fieldbus catu daya dan terus-menerus membandingkan sinyal perintah input dengan posisi katup yang sebenarnya untuk menyesuaikan aktuatorND9000 bekerja dengan setiap alat penggerak katup kontrol dan di semua bidang industri.

Unit ini menggunakan pengukuran posisi katup tanpa kontak, menghilangkan keausan mekanis di jalur umpan balik.dan perangkat yang sama mendukung aktuator beraksi tunggal dan beraksi ganda. Pengoperasian mudah dengan antarmuka pengguna lokal (LUI) atau konfigurasi DTM/EDD jarak jauh.Fitur kalibrasi 1 poin memungkinkan pemasangan pada katup yang sedang dalam proses tanpa mengganggu operasi.

ND9000 memiliki sertifikasi SIL 2 dari TÜV sesuai dengan IEC 61508.dan diagnostik komunikasiPerangkat ini menyimpan hingga 8000 alarm online dan pengingat pemeliharaan dengan periode penyimpanan data 25 tahun.dan kondisi keausan untuk pemeliharaan prediktif.

Spesifikasi Teknis

Industri Aplikasi

Neles ND9000 melayani minyak dan gas, pengolahan kimia, pembangkit listrik, pulp dan kertas, pertambangan, dan otomatisasi industri umum.posisi katup reaktorPerangkat ini terintegrasi dengan semua sistem DCS utama dan mendukung kit pemasangan untuk setiap aktuator pihak ketiga.Versi yang disetujui oleh pelaut tersedia untuk aplikasi lepas pantai.

Masalah Umum

• Kalibrasi gagal karena posisi katup di luar kisaran: Periksa tekanan pasokan udara. Untuk aktuator berfungsi ganda, atur tekanan sekitar 10 PSI di bawah pasokan minimum yang diharapkan. Untuk aktuator berfungsi tunggal, jangan melebihi tekanan nominal aktuator.Periksa H-Clip pada tuas umpan balik adalah level, lurus, dan sejajar dengan poros umpan balik katup.

• ERR / Perjalanan Terlalu Pendek: Posisier mendeteksi bahwa perubahan sudut poros umpan balik fisik tidak mencapai ambang pengukuran listrik minimum selama Autotune.

• ERR / Penyimpangan Kontrol: Posisi katup menyimpang dari titik pengaturan di luar batas yang dikonfigurasi.

• Peringatan Deteksi Berburu: Osilasi katup terdeteksi. Ubah tingkat kinerja menjadi kurang agresif untuk menstabilkan katup. Memverifikasi kapasitas katup spool cukup untuk aktuator.

• Kalibrasi posisi gagal: Memverifikasi parameter konfigurasi dan pemasangan controller.

• Kegagalan sensor suhu: Pengukuran suhu gagal. Keakuratan pengukuran berkurang. Ganti perangkat ND pada kesempatan perawatan berikutnya.

• Tekanan Pasokan di Luar Batas: Tekanan pasokan melebihi kondisi operasi yang ditentukan.

Model Pengganti

Neles ND9000 adalah platform pengontrol katup cerdas yang matang.posisier seri ND7000 adalah pendahulu langsung ND9000 berfungsi sebagai peningkatan fungsional dengan diagnostik yang ditingkatkan dan pilihan fieldbus. ND9103HX8T dan ND9106HX8T adalah varian model spesifik dalam seri ND9000 yang menawarkan sertifikasi tahan ledakan yang ditingkatkan.jarak tempuh, dan protokol komunikasi sebelum memesan.
