Spirax Sarco SP7 Smart Valve Positioner HART Fieldbus untuk Katup Uap Industri

Ikhtisar Produk

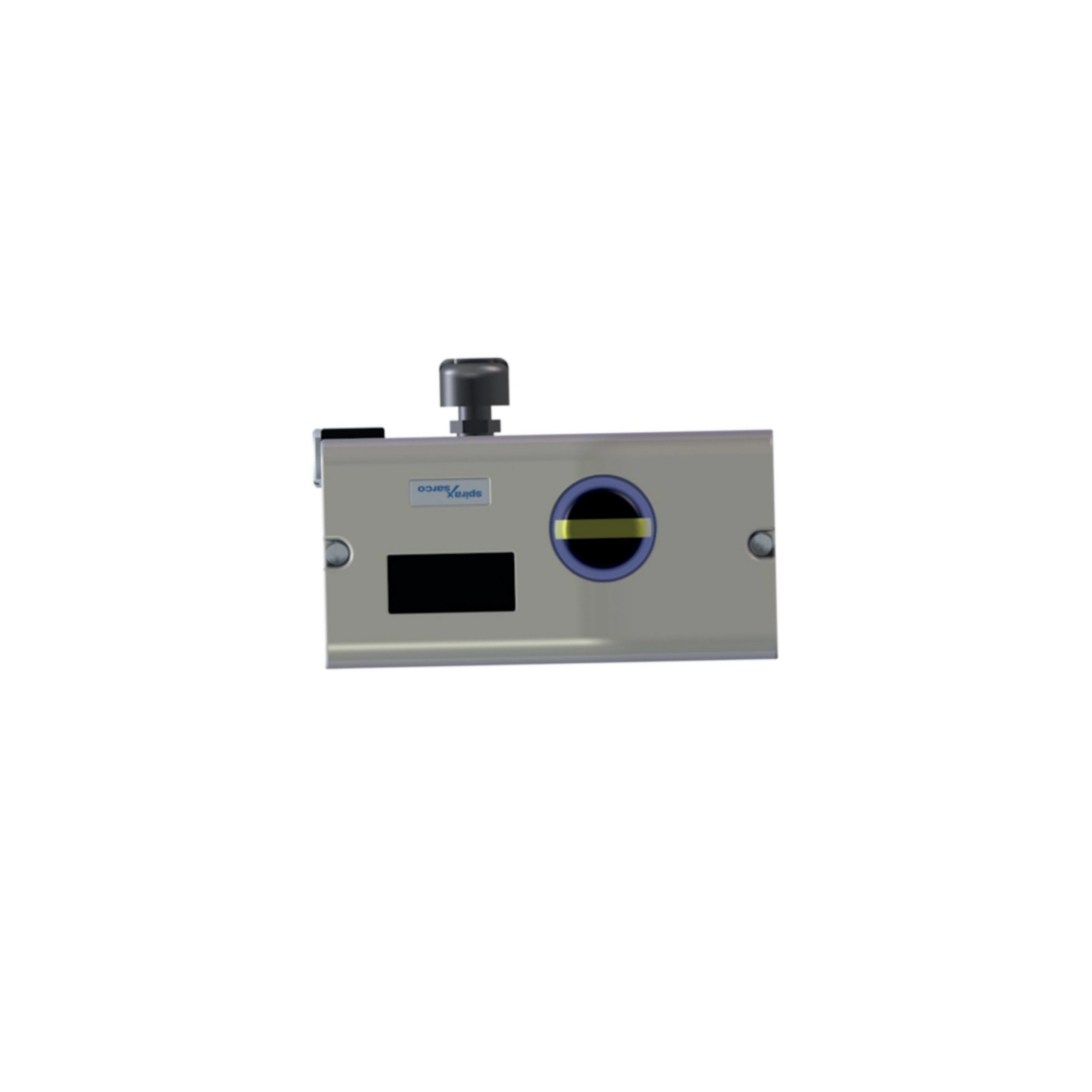

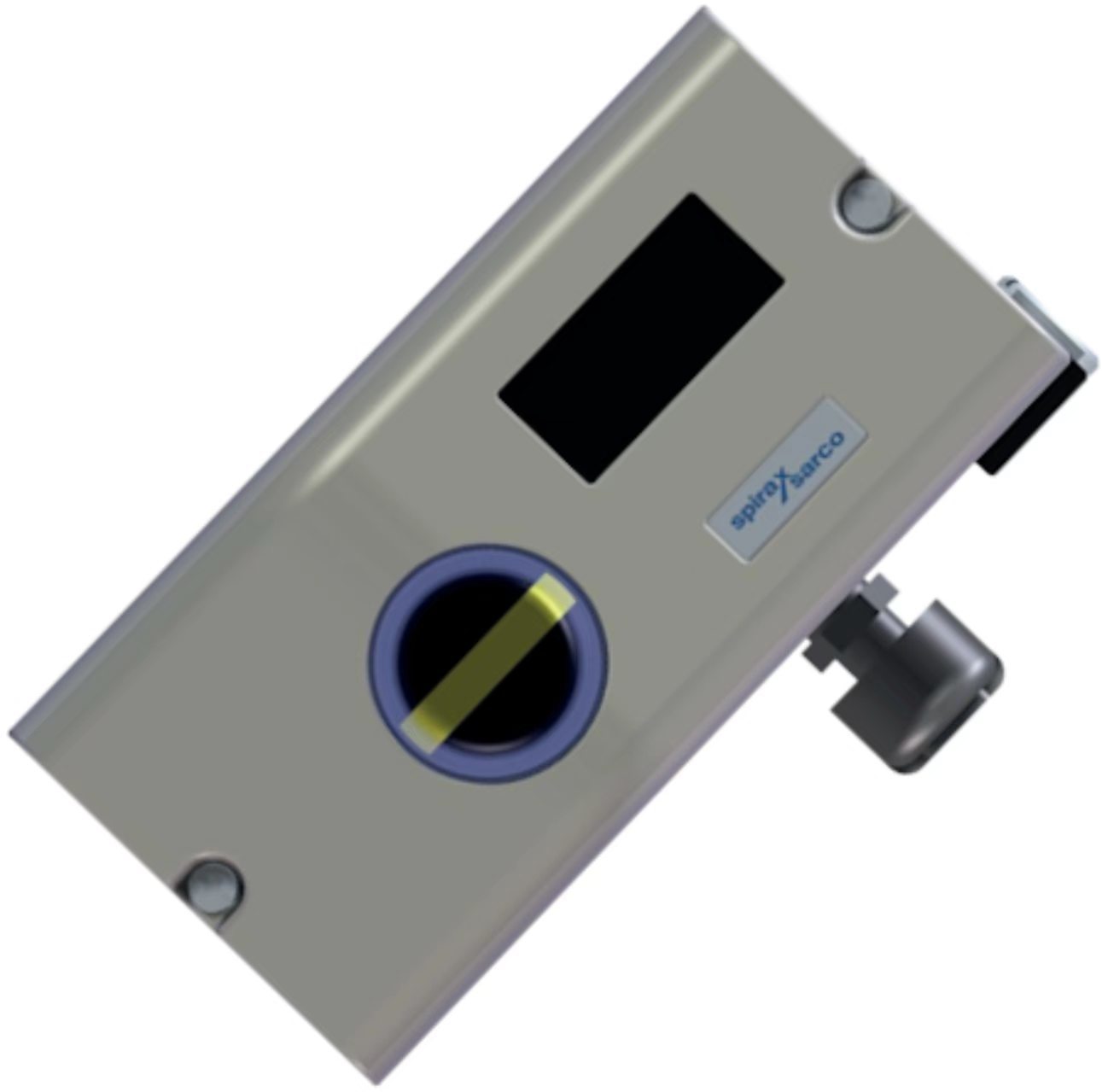

Spirax Sarco SP7 adalah positioner katup elektro-pneumatik cerdas yang dapat dikonfigurasi secara elektronik. Unit ini dipasang pada aktuator linier atau putar pneumatik yang mengikuti standar NAMUR. Unit ini memastikan bahwa langkah katup dan sinyal mA yang masuk tetap proporsional.

SP7-1* menggunakan rumah aluminium cor yang diolah untuk layanan luar ruangan. Unit ini cocok untuk aktuator dengan perjalanan putar dari -57 hingga +57° atau perjalanan linier dari -28 hingga +28°. Kit pemasangan dan blok pengukur tekanan dapat disediakan sebagai opsi. Sinyal kontrol dalam mA, dan tekanan udara suplai berkisar dari 1,4 hingga 6 bar. Positioner juga dapat membalik aksi sinyal kontrol.

SP7-10 dilengkapi dengan antarmuka komunikasi lokal (LCI) sebagai standar. Modul HART opsional memungkinkan komunikasi melalui sinyal 20mA. HART 5 atau HART 7 tersedia. SP7-11 menggunakan PROFIBUS PA, dan SP7-12 menggunakan FOUNDATION Fieldbus. Input digital dapat memicu fungsi sistem kontrol, sementara output digital mengirimkan pesan alarm kolektif atau kesalahan. SP7 adalah salah satu positioner paling hemat energi di pasaran, dengan konsumsi udara kondisi tunak maksimum 0,015 SCFM — hingga 50 kali lebih baik daripada positioner elektro-pneumatik serupa.

Spesifikasi Teknis

Industri Aplikasi

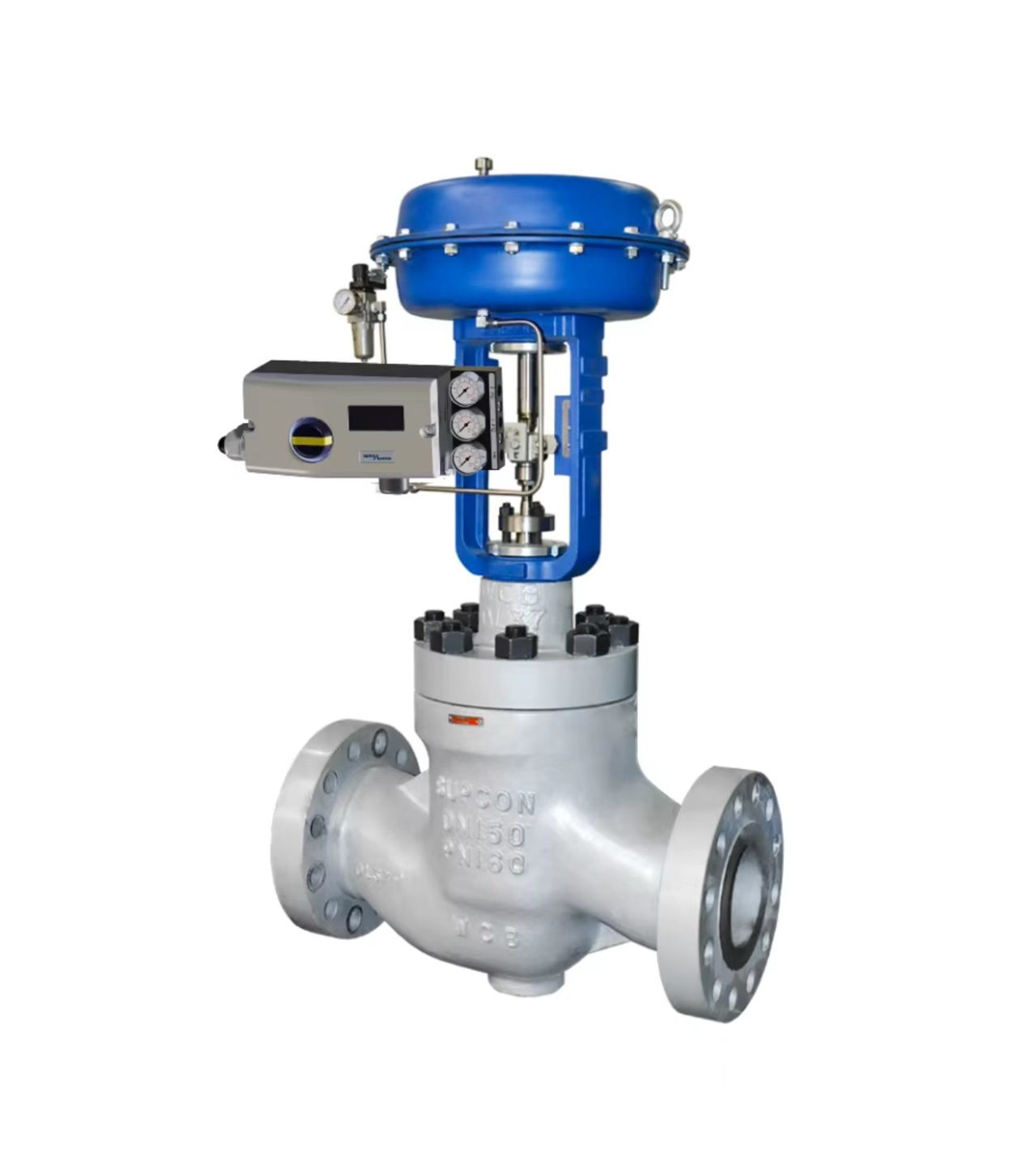

SP7 digunakan dalam sistem kontrol uap, pemanasan dan pendinginan proses, utilitas makanan dan minuman, uap bersih farmasi, dan kontrol katup industri umum. Unit ini cocok untuk aplikasi di mana posisi digital yang andal dan penggunaan energi rendah penting. Positioner bekerja dengan aktuator yang sesuai dengan NAMUR, termasuk seri Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000, dan TN2000.

Masalah Umum

• Positioner tidak merespons sinyal input: Periksa tekanan udara suplai berada dalam rentang 1,4~6 bar. Verifikasi sambungan pneumatik aman. Pastikan kualitas udara memenuhi ISO 8573-1:2010 Kelas 3:3:3.

• Posisi katup tidak sesuai dengan sinyal input: Periksa pengaturan kurva karakteristik. Verifikasi arah operasi telah diatur dengan benar. Kalibrasi ulang titik nol.

• Respons katup lambat: Periksa tekanan udara suplai dan filter. Verifikasi tabung suplai udara tidak terhalang.

• ERROR 10 (Catu daya terputus): Catu daya terputus setidaknya selama 20 ms. Aktuator bergerak ke posisi aman. Setelah sekitar 5 detik, positioner akan mereset secara otomatis.

• ERROR 11 (Kesalahan RAM): Aktuator bergerak ke posisi aman. Setelah sekitar 5 detik, positioner akan mereset dan RAM akan diinisialisasi ulang.

• SENS_ERR (Sensor posisi rusak): Sensor posisi rusak. Hubungi layanan untuk penggantian.

• ALARM 1 (Kebocoran antara positioner dan aktuator): Periksa tabung pneumatik dan fitting dari kebocoran.

• ALARM 2 (Arus setpoint di luar jangkauan): Periksa sumber sinyal input dan perkabelan.

Model Pengganti

Spirax Sarco SP7 adalah platform positioner cerdas generasi saat ini. SP8 Smart Positioner adalah opsi tingkat berikutnya dari lini produk yang sama, menawarkan diagnostik katup canggih dengan tren data jangka panjang untuk membandingkan kinerja katup saat ini dengan katup kontrol baru. Untuk instalasi lama, SP7 berfungsi sebagai peningkatan dari positioner seri Spirax Sarco EP5/EP6 yang lebih lama dan positioner hanya pneumatik. Untuk alternatif lintas vendor, verifikasi pemasangan aktuator, rentang perjalanan, dan protokol komunikasi sebelum memesan.
