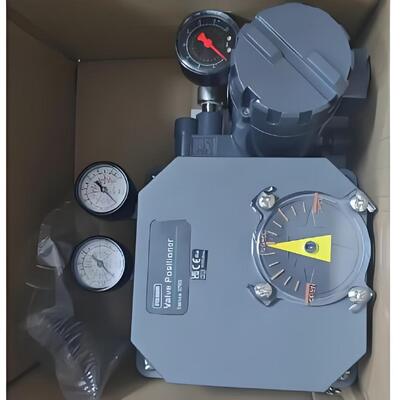

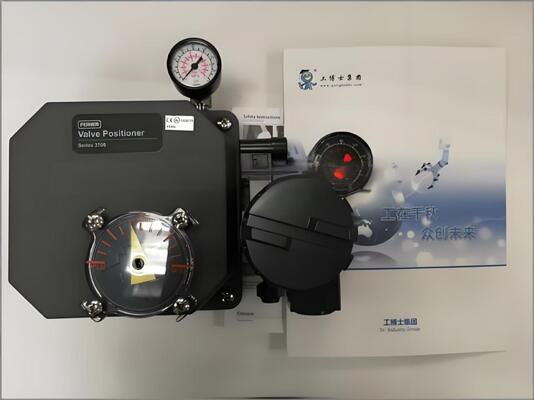

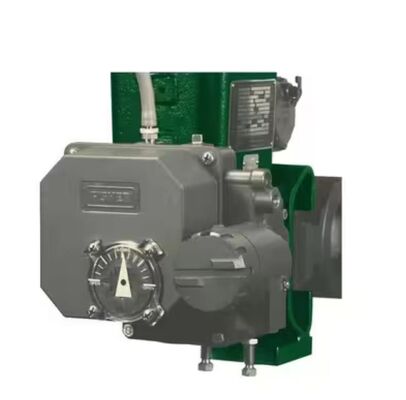

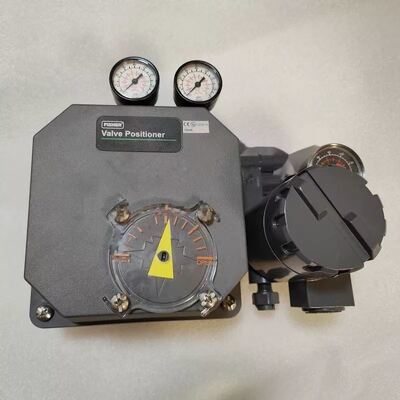

Fisher 3720 Positioner katup elektro-pneumatik dengan sinyal 4-20mA untuk kontrol modulasi dan konstruksi tahan korosi

Ringkasan Produk

Fisher 3720 adalah posisi katup elektro-pneumatik untuk diafragma atau piston rotary actuator.Konverter menerima sinyal 4-20 mA DC dan menghasilkan output pneumatik proporsional (0.2 sampai 1,0 bar / 3 sampai 15 psig) yang menggerakkan tahap posisi pneumatik.

3720 bekerja dalam konfigurasi beraksi tunggal atau beraksi ganda. tindakan dapat beralih antara langsung dan terbalik di lapangan. nol dan rentang penyesuaian dilakukan dengan tangan tanpa alat.Konstruksi modular memungkinkan posisi 3710 pneumatik dikonversi menjadi 3720 dengan menambahkan 3722 konverter.

Positioner menggunakan teknologi katup spool untuk respon yang akurat, cepat dan umur siklus yang tinggi.Konstruksi tahan korosi termasuk low copper aluminium alloy die casting dan 300 seri stainless steel komponen. Darah udara membersihkan bagian dalam. segel EPDM memungkinkan suhu rendah dan suhu tinggi penggunaan, serta aplikasi dalam makanan, minuman, farmasi, dan proses tembakau.

Spesifikasi Teknis

Industri Aplikasi

Fisher 3720 digunakan dalam pengendalian proses industri umum, termasuk pengolahan kimia, pembangkit listrik, pulp dan kertas, dan industri lain yang membutuhkan posisi katup putar yang dapat diandalkan.Dengan segel EPDM, juga dapat melayani aplikasi pengolahan makanan dan minuman, farmasi, dan tembakau.

Masalah Umum

• Tidak ada sinyal output dengan input hadirPeriksa untuk nozzle tersumbat. Bersihkan nozzle. Periksa tekanan pasokan udara.

• Tekanan output lambat atau tidak normal: Periksa tekanan pasokan dalam spesifikasi. Periksa penguat pneumatik dan nozzle/flapper assembly.

• Tanggapan linier yang buruk: Periksa pengaturan pegas nol. pegas nol memiliki kisaran kerja linier yang terbatas. Periksa posisi mekanisme pengaturan kisaran.

• Positioner tidak merespons: Periksa tekanan pasokan dan koneksi pneumatik.

• Kebocoran udara: Periksa O-ring, gasket, dan diafragma untuk keausan.

Model Pengganti

Fisher 3720 adalah platform posisi elektro-pneumatik yang matang.pengontrol katup digital Fisher DVC6200 atau DVC2000 adalah alternatif generasi saat iniUntuk instalasi lama, 3720 berfungsi sebagai pengganti langsung untuk 3710 posisi pneumatik ketika input listrik diperlukan.jarak tempuh, dan kompatibilitas sinyal masukan sebelum memesan.
