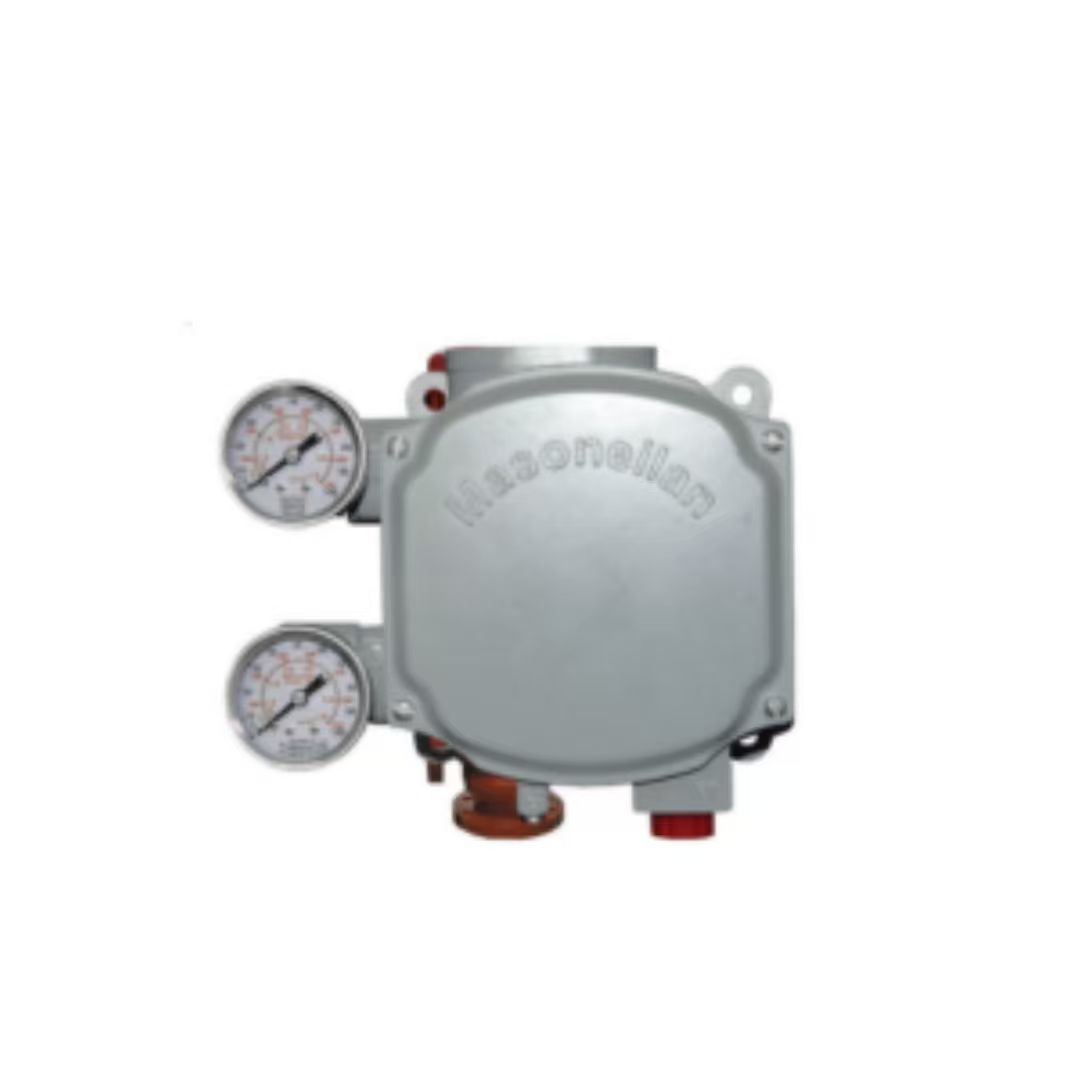

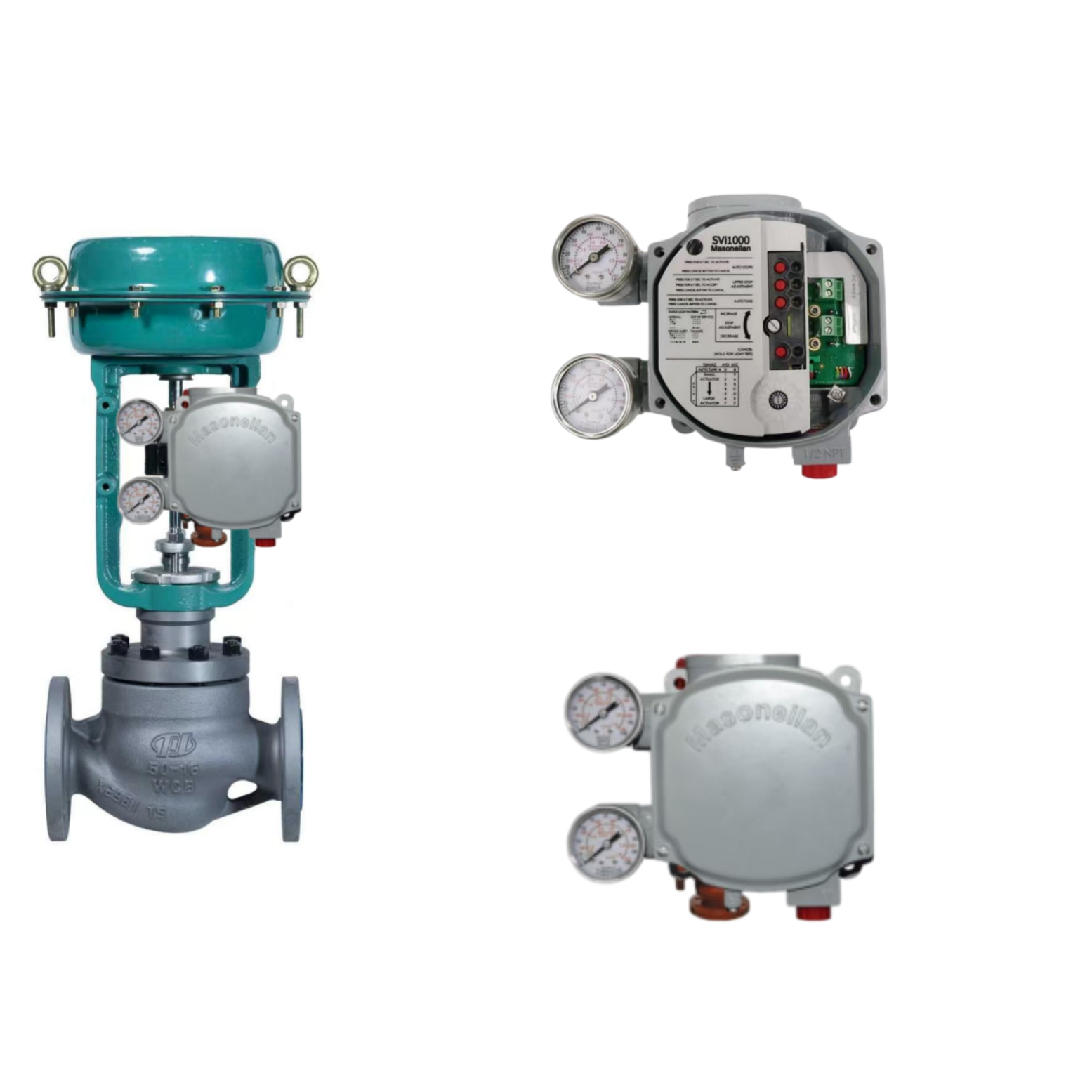

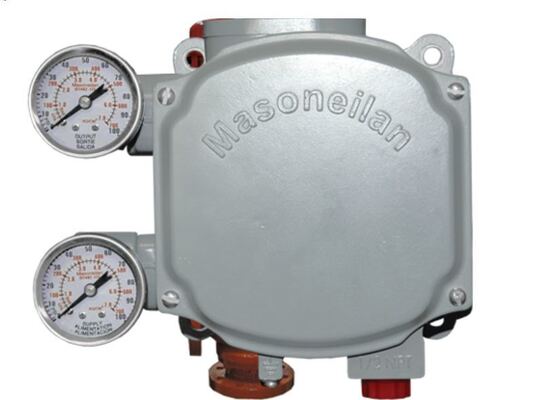

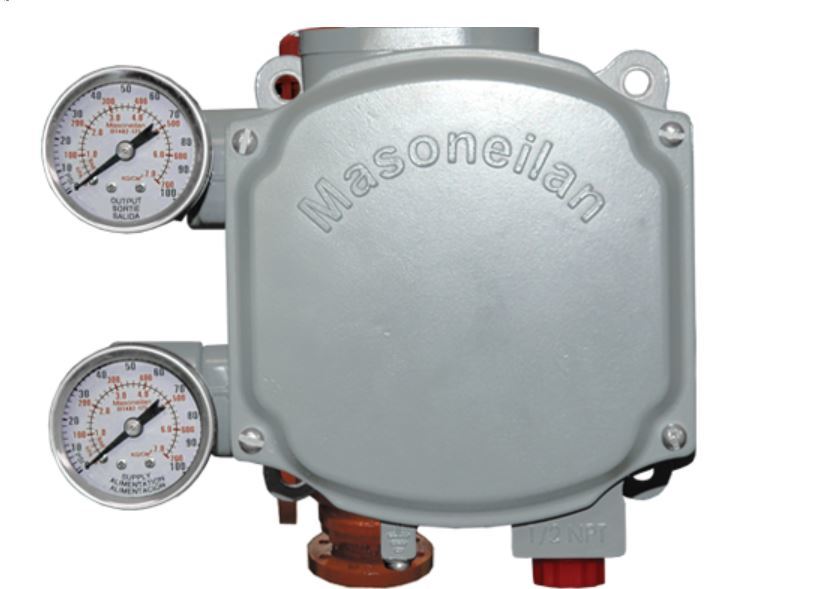

Masoneilan SVI1000 Digital Valve Positioner dengan HART untuk Pneumatic Actuator

Ringkasan Produk

Masoneilan SVI1000 adalah HART yang mengkomunikasikan posisi katup digital yang beroperasi pada loop 4-20mA.Unit ini menggunakan non-kontak sistem umpan balik magnetik yang menghilangkan ikatan mekanis dan keausan terkait merekaKarena ini adalah loop-powered, tidak ada pasokan listrik terpisah yang diperlukan.

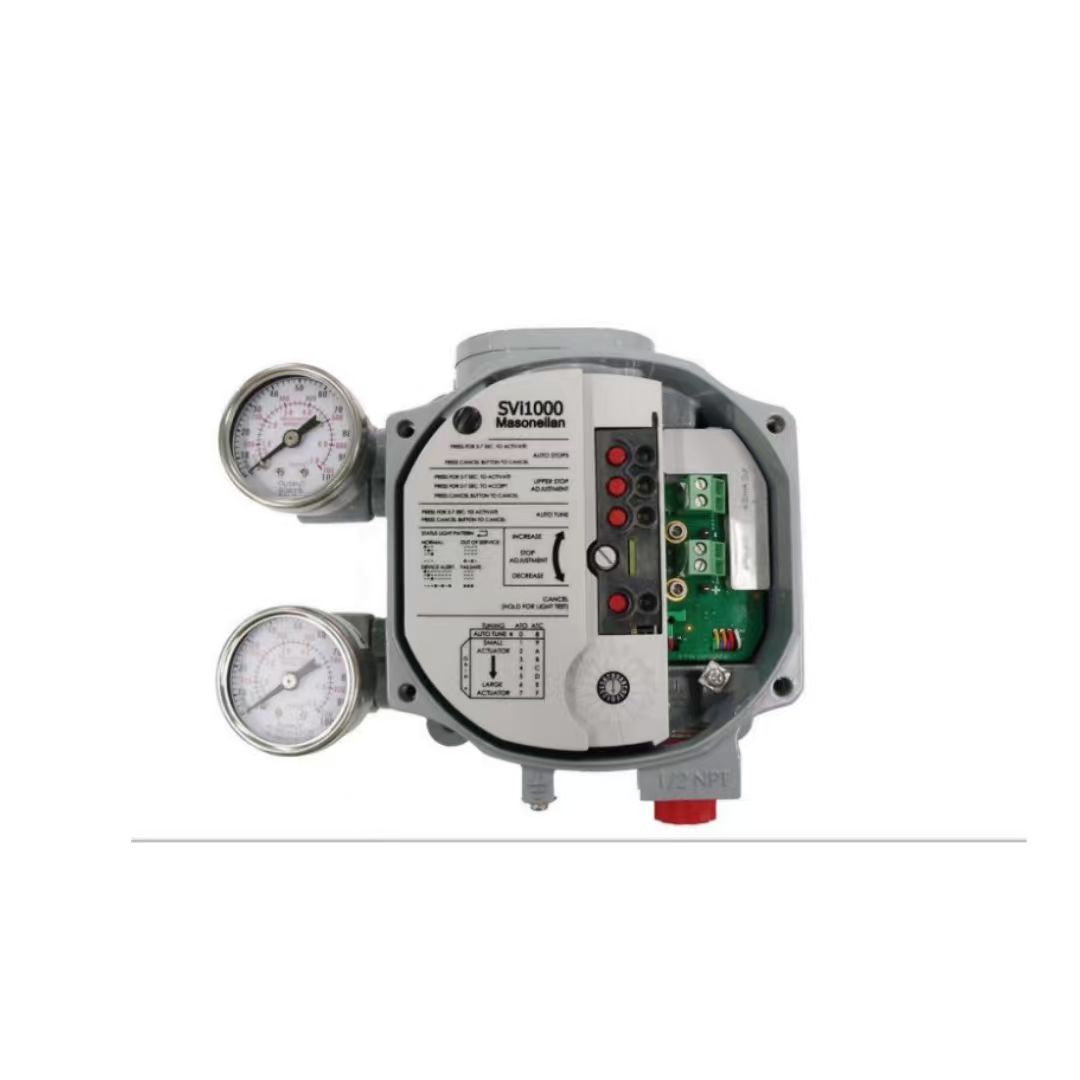

Sebuah antarmuka tombol-pencet lokal dengan indikator LED mengikuti desain satu tombol-satu fungsi.HART Revisi 5 atau 7 dapat dipilih. Dua switch solid-state built-in dapat digunakan untuk indikasi posisi.

Spesifikasi Teknis

Industri Aplikasi

Masoneilan SVI1000 digunakan dalam pembangkit listrik, pengolahan kimia, penyulingan, petrokimia, dan minyak dan gas.Generator uap pemulihan panas, distilasi, pengolahan air, retakan, pencampuran, integritas pipa, dan kompresi gas.Pengaturan sederhana dan umpan balik magnetik yang dapat diandalkan membuatnya ideal untuk kontrol throttling rutin pada katup pneumatik satu tindakan.

Masalah Umum

• Positioner tidak merespons sinyal masukan: Memverifikasi tekanan pasokan adalah dalam 20-100 psi dan koneksi pneumatik aman.

• Katup merespon lambat atau tidak sama sekali: Konfirmasi titik pengaturan pasokan udara lebih besar dari nilai akhir pegas ditambah 10 psig. Untuk aktuator volume besar, periksa penurunan pasokan selama pengisian kurang dari 15%.

• Peringatan kesalahan posisi: Lakukan tanda tangan katup menggunakan SVI1000 Basic DTM. Periksa untuk pengemasan yang ketat, pembentukan batang, atau gesekan aktuator. Lakukan Autotune atau manual tuning.

• Kekuatan marginal (semua LED dimatikan): arus masuk di bawah 3,85 mA. Tingkatkan arus loop ke 4 mA untuk kalibrasi dan diagnostik.

• Kalibrasi gagal: Kalibrasi sensor input berada di luar kisaran yang dapat diterima.

• Kegagalan perangkat keras (SelfCheckError): Putus daya selama dua menit dan mulai kembali. Hapus alarm melalui ValVue atau HART Host. Jika kegagalan terus berlanjut, ganti modul elektronik.

Model Pengganti

Masoneilan SVI1000 adalah posisi digital dasar. Untuk aplikasi yang membutuhkan diagnostik katup canggih, kapasitas aliran yang lebih tinggi, atau fungsi keamanan yang dinilai SIL,seri SVI II AP atau SVI3 adalah pilihan tingkat berikutnya dari lini produk yang samaUntuk alternatif cross-vendor, verifikasi pemasangan aktuator, jarak perjalanan, dan protokol komunikasi sebelum memesan.
