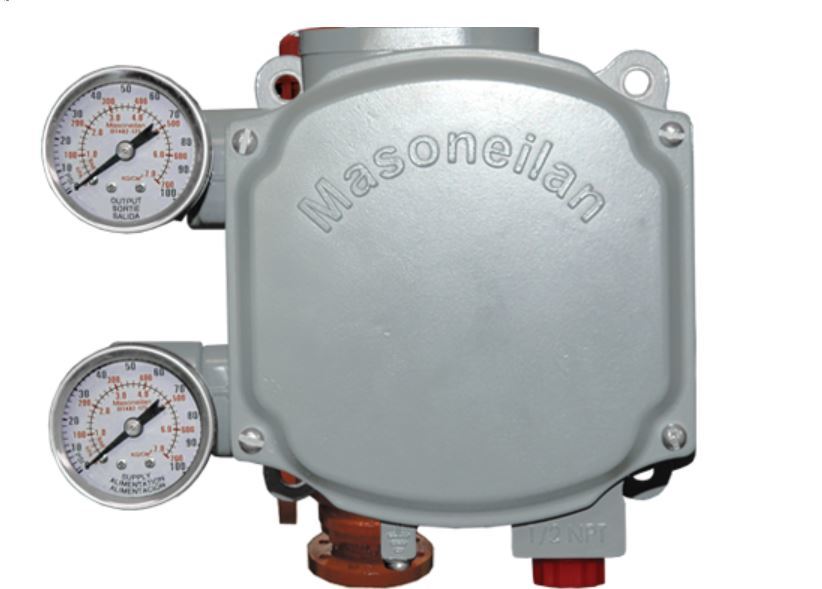

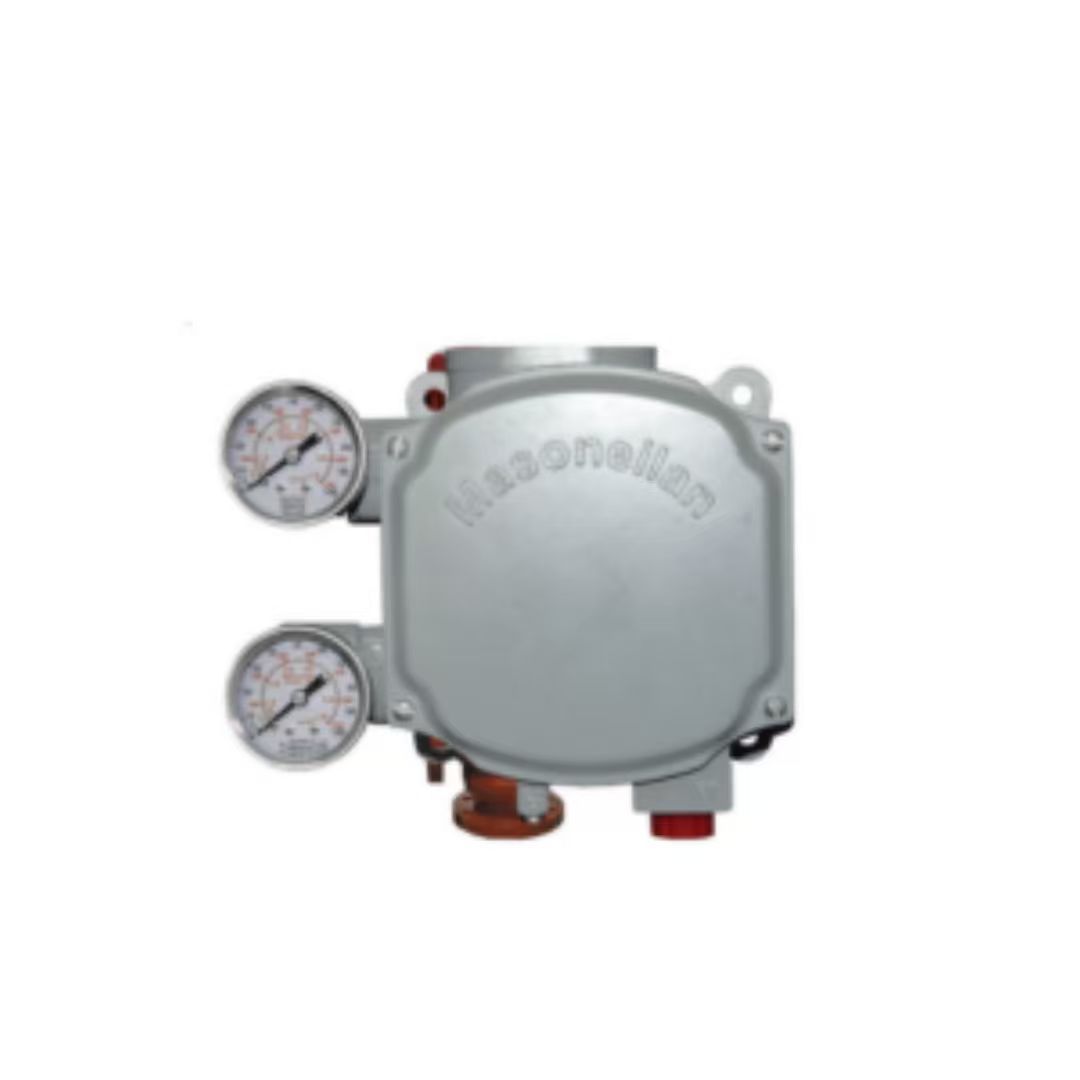

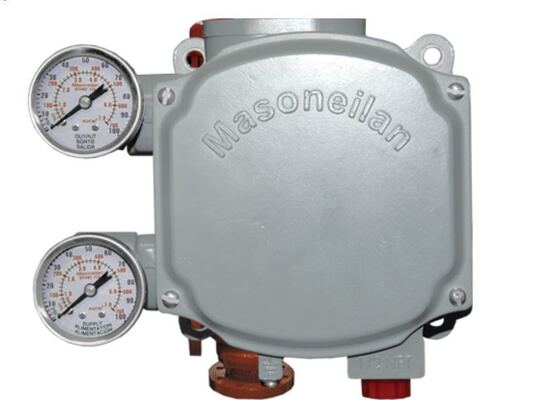

Masoneilan SVI1000 Non-Contact Digital Valve Positioner HART untuk Aktuator Pneumatik

Ikhtisar Produk

Masoneilan SVI1000 adalah positioner katup digital yang ditenagai loop dan menggunakan komunikasi HART. Unit ini dirancang untuk katup kontrol pneumatik aksi tunggal. Sistem umpan balik magnetik tanpa kontak menghilangkan sambungan mekanis, sehingga menghilangkan keausan. Unit ini mengambil dayanya dari loop 4-20mA, sehingga tidak memerlukan catu daya terpisah.

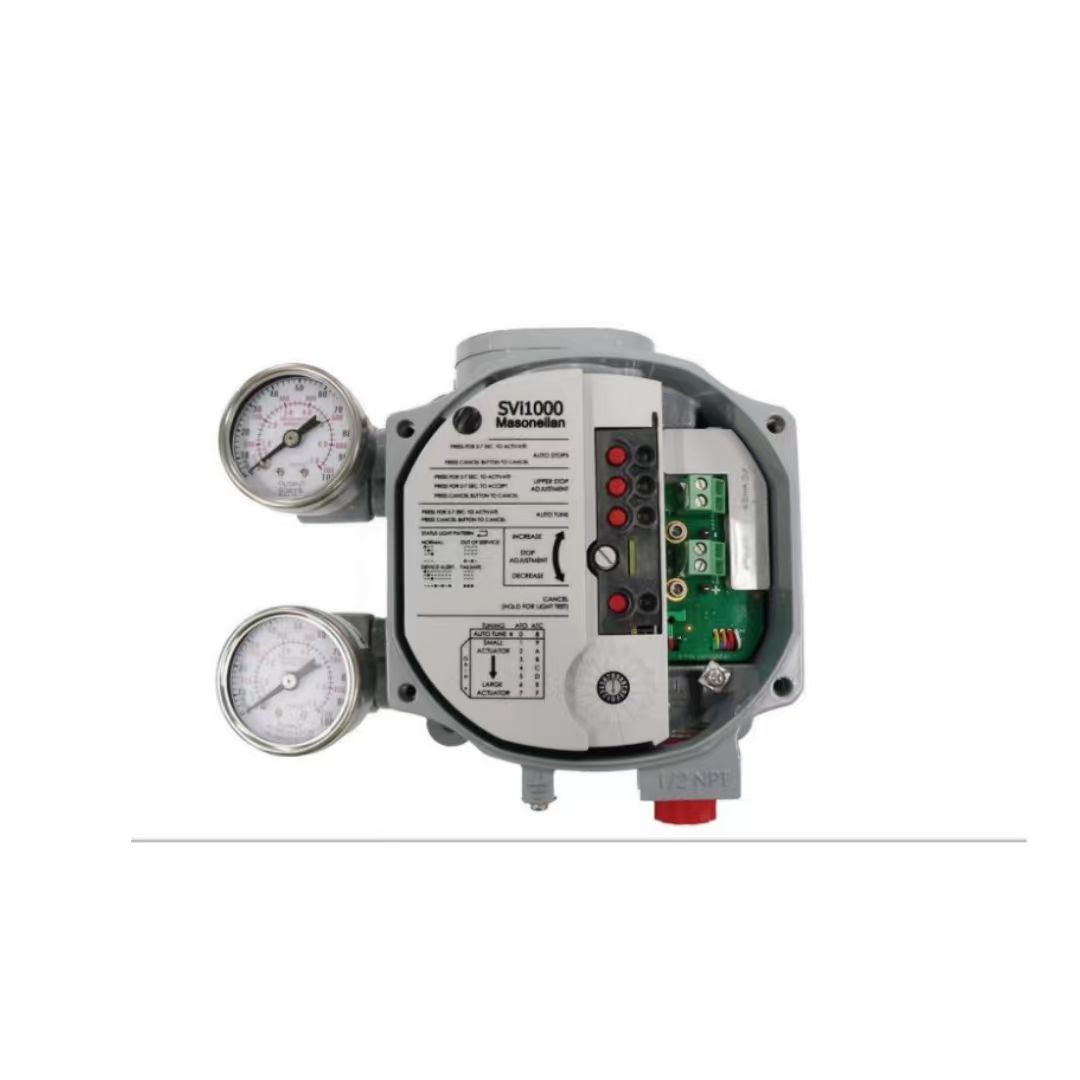

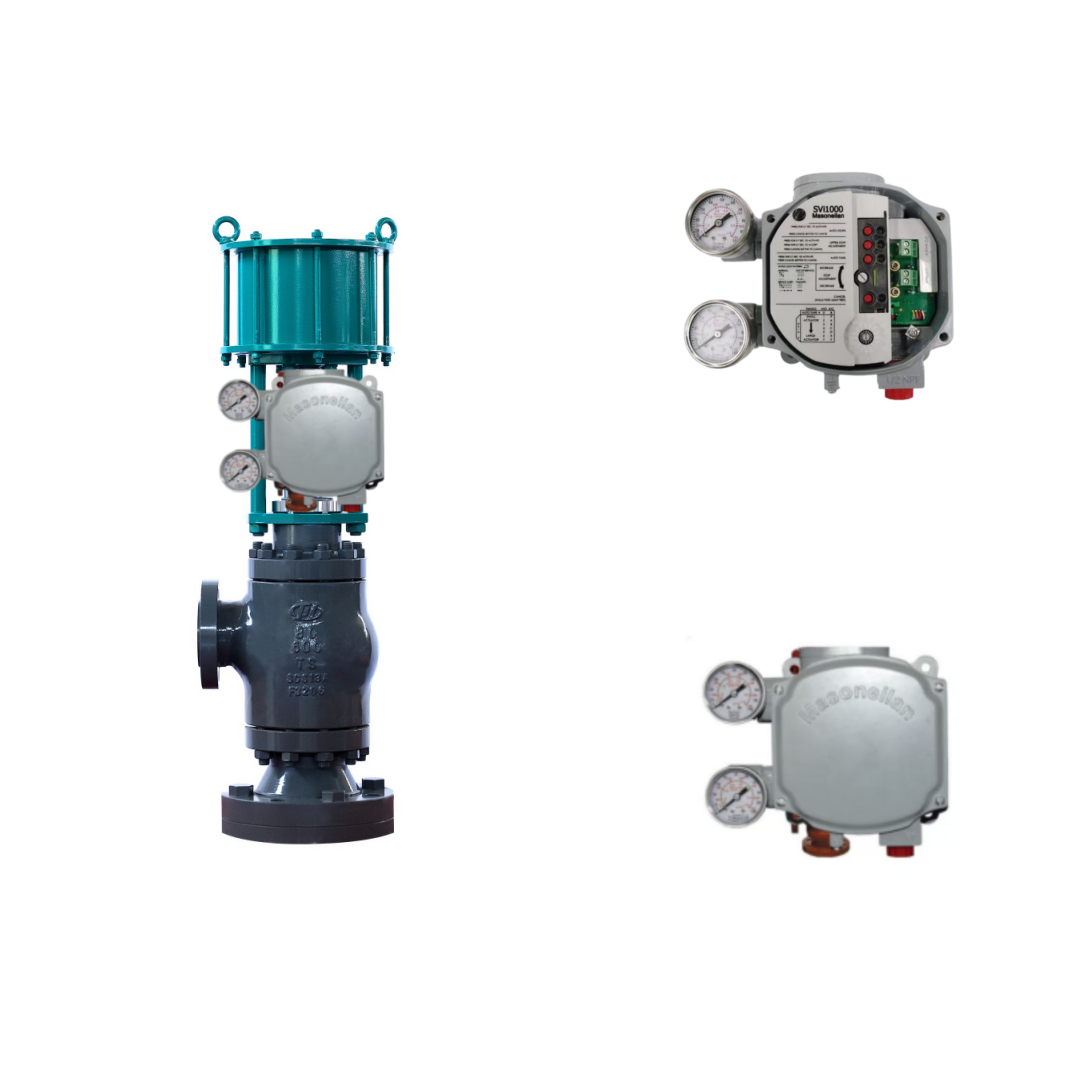

Antarmuka tombol tekan lokal dengan indikator LED mengikuti tata letak satu tombol-satu fungsi. Sebagian besar katup dapat dikonfigurasi dan dikalibrasi dalam waktu kurang dari lima menit. HART Revisi 5 atau 7 dapat dipilih di lapangan. Dua sakelar solid-state bawaan tersedia untuk indikasi posisi. Desain pemasangan universal cocok untuk aktuator linier dan putar.

Spesifikasi Teknis

Industri Aplikasi

Masoneilan SVI1000 digunakan dalam pembangkit listrik, pemrosesan kimia, penyulingan, petrokimia, serta minyak dan gas. Aplikasi umum meliputi generator turbin uap, kondensor, menara pendingin, generator uap pemulihan panas, distilasi, hidroproses, cracking, pencampuran, integritas pipa, dan kompresi gas. Pengaturan yang sederhana dan umpan balik magnetik yang andal menjadikannya ideal untuk kontrol throttling rutin pada katup pneumatik aksi tunggal.

Masalah Umum

• Positioner tidak merespons sinyal masukan: Verifikasi tekanan pasokan berada dalam rentang 20-100 psi dan sambungan pneumatik aman. Periksa apakah mode perangkat diatur ke Normal.

• Katup merespons lambat atau tidak sama sekali: Konfirmasikan setpoint pasokan udara lebih besar dari nilai pegas akhir ditambah 10 psig. Untuk aktuator bervolume besar, verifikasi penurunan pasokan selama pengisian kurang dari 15%.

• Peringatan kesalahan posisi: Lakukan signature katup menggunakan SVI1000 Basic DTM. Periksa kekencangan packing, penumpukan stem, atau gesekan aktuator. Lakukan Autotune atau Manual tuning.

• Daya marjinal (semua LED mati): Arus masukan di bawah 3,85 mA. Tingkatkan arus loop ke 4 mA untuk kalibrasi dan diagnostik.

• Kalibrasi gagal: Kalibrasi sensor masukan berada di luar jangkauan yang dapat diterima. Menggunakan peralatan pengukur presisi, lakukan kalibrasi sesuai batas batas.

• Kegagalan perangkat keras (SelfCheckError): Lepaskan daya selama dua menit dan mulai ulang. Hapus alarm melalui ValVue atau HART Host. Jika kegagalan berlanjut, ganti modul elektronik.

Model Pengganti

Masoneilan SVI1000 adalah positioner digital dasar. Untuk aplikasi yang memerlukan diagnostik katup canggih, kapasitas aliran lebih tinggi, atau fungsi keselamatan bersertifikasi SIL, seri SVI II AP atau SVI3 adalah pilihan tingkat selanjutnya dari lini produk yang sama. Untuk alternatif lintas vendor, verifikasi pemasangan aktuator, rentang perjalanan, dan protokol komunikasi sebelum memesan.
