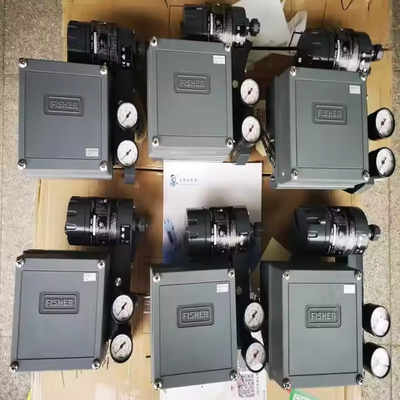

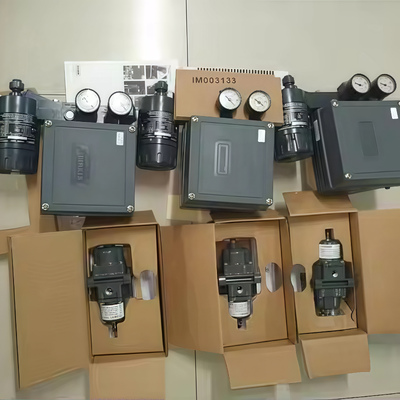

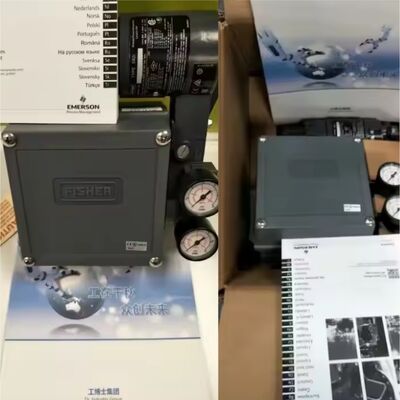

Fisher 3582i Electro-pneumatic Valve Positioner dengan 4-20mA Input untuk Control Valves

Ringkasan Produk

Fisher 3582i adalah posisi katup elektro-pneumatik untuk diafragma-dioperasikan, klep kontrol batang geser.Konverter menerima sinyal DC 4-20 mA dan menghasilkan output pneumatik proporsional melalui sistem nozzle / flapperSinyal pneumatik ini menggerakkan tahap posisi, yang menyesuaikan tekanan pasokan aktuator untuk menahan batang katup pada posisi yang diperintahkan oleh sinyal masukan.

Unit ini menawarkan respon yang akurat dan cepat dan mentolerir getaran pabrik.Desain modular memungkinkan konverter 582i untuk ditambahkan ke posisi pneumatik 3582 yang ada di lapangan, mengubahnya menjadi operasi elektro-pneumatik.

Zero dan span dapat disesuaikan dengan obeng dan kunci setelah tutupnya dilepas.Perubahan tekanan pasokan dan beban katup memiliki efek minimal pada kinerjaKasus dan bahan internal tahan kondisi yang keras, dan udara yang keluar membersihkan bagian dalam untuk perlindungan tambahan.

Spesifikasi Teknis

Industri Aplikasi

3582i digunakan dalam industri proses dengan katup kontrol batang geser yang diaktifkan diafragma.Kisaran nol dan rentang rentang yang dapat disesuaikan mencakup semua sinyal masukan standarSatu keluarga posisier mendukung banyak aplikasi, menyederhanakan persediaan suku cadang di seluruh pabrik.

Masalah Umum

• Positioner tidak merespons sinyal masukan: Periksa tekanan pasokan dan koneksi pneumatik.

• Posisi batang katup tidak sesuai dengan sinyal masukan: Periksa kalibrasi nol dan rentang.

• Operasi atau osilasi yang tidak teratur: Periksa kebocoran udara pada tabung dan fittings. Periksa gesekan yang berlebihan pada pengemas katup atau aktuator.

• Fluktuasi tekanan pasokan mempengaruhi posisi3582i dirancang untuk meminimalkan efek dari perubahan tekanan pasokan, tetapi fluktuasi ekstrem masih dapat menyebabkan masalah.

Model Pengganti

Untuk instalasi baru yang membutuhkan komunikasi digital dan diagnostik,pengontrol katup digital DVC6200 atau DVC2000 adalah setara modern dari lini produk yang samaKonverter 582i dapat dipasang di lapangan pada posisi pneumatik 3582 yang ada untuk memperbaikinya ke konfigurasi 3582i,meskipun ini mungkin memerlukan perubahan posisi pemasangan dan sinyal input rentangUntuk alternatif lintas vendor, periksa pemasangan aktuator, jarak tempuh, dan kompatibilitas sinyal masukan sebelum memesan.
