Flowserve Logix 520MD Smart Valve Positioner dengan HART 5/6/7 untuk Aktuator Pneumatik dan Algoritma Auto-tune

Ringkasan Produk

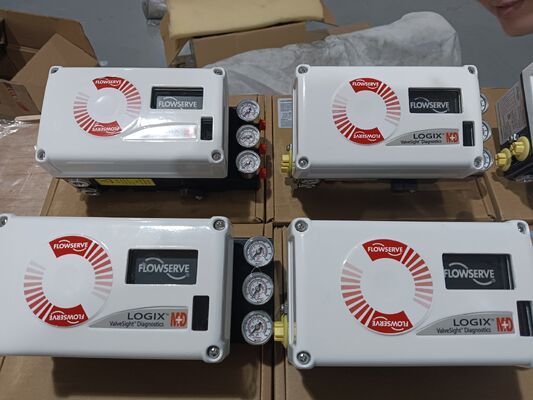

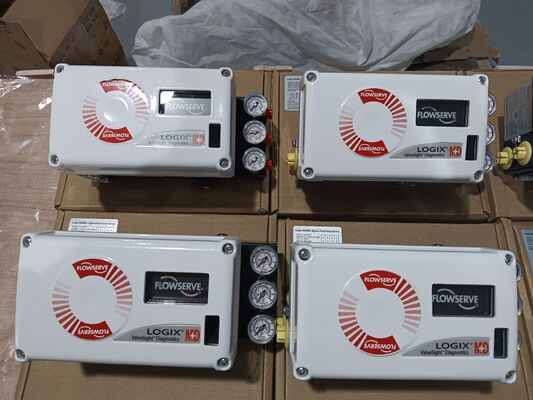

Flowserve Logix 520MD adalah posisi katup digital berkinerja tinggi yang berkomunikasi melalui HART.Ini menerima dua kabel 4-20mA sinyal kontrol dan memberikan output pneumatik proporsional untuk alat penggerak katupUnit ini sepenuhnya didukung oleh sinyal masukan 4-20mA dan mengontrol aktuator tunggal dengan pemasangan linier dan putar.

Posisier menggunakan algoritma penyesuaian gain multi-variabel yang memungkinkan perubahan langkah besar dengan overshoot minimal sambil mempertahankan resolusi tinggi untuk perubahan langkah yang sangat kecil.Sebuah prosedur Auto-tune siklus aktuator untuk menghasilkan respon yang diukur dan secara otomatis memilih nilai gain yang mengoptimalkan kinerja aktuator. Selector modifier gain memungkinkan penyetelan lebih lanjut dari gain yang dihitung.sementara perangkat lunak ValveSight menyediakan fungsi diagnostik standar.

Desainnya menawarkan kalibrasi cepat, mudah, dan akurat dengan kalibrasi diri dan pilihan gain yang dapat disesuaikan.dan desain kontrol dua tahap memberikan waktu respons yang lebih cepat dan kontrol yang lebih ketatUnit ini mendukung HART 5, 6 dan 7 dan diresmikan untuk digunakan di daerah berbahaya.

Spesifikasi Teknis

Industri Aplikasi

Flowserve Logix 520MD digunakan dalam minyak dan gas, pengolahan kimia, pembangkit listrik, pengolahan air, dan industri farmasi.posisi katup reaktor, otomatisasi bypass turbin, regulasi aliran di pabrik, dan operasi katup higienis.

Masalah Umum

• Tidak ada LED berkedip: arus di bawah 3,6 mA atau polaritas kabel tidak benar.

• Komunikasi yang tidak teratur: Masalah sinyal HART. Periksa bandwidth sumber saat ini terbatas pada 25Hz. Memverifikasi panjang kabel dan impedansi. Gunakan penghalang keamanan intrinsik yang kompatibel.

• Unit tidak menanggapi perintah analog: Unit berada dalam mode perintah digital atau terjadi kesalahan kalibrasi.

• Pembacaan posisi katup tidak seperti yang diharapkanSensor posisi tidak dipasang pada 180 derajat, stroke tidak dikalibrasi, atau MPC aktif.

• Posisi yang didorong sepenuhnya terbuka atau tertutup: Stroke tidak dikalibrasi, sensor Hall lingkaran dalam tidak terhubung, set tindakan udara yang salah, atau tabung terbalik.

• Dibutuhkan Kalibrasi gesekan: Tidak ada kalibrasi gesekan yang dilakukan sejak reset pabrik. Lakukan kalibrasi gesekan menggunakan menu tampilan, genggam, atau DTM.

Model Pengganti

Seri Flowserve Logix 520MD adalah platform posisi digital yang matang. Untuk aplikasi yang membutuhkan integritas keamanan tambahan, varian Logix 520MD + menawarkan fitur yang ditingkatkan.Untuk instalasi baru, Logix 3200MD dan Logix 3800MD adalah model alternatif dalam keluarga produk yang sama.dan protokol komunikasi sebelum memesan.
